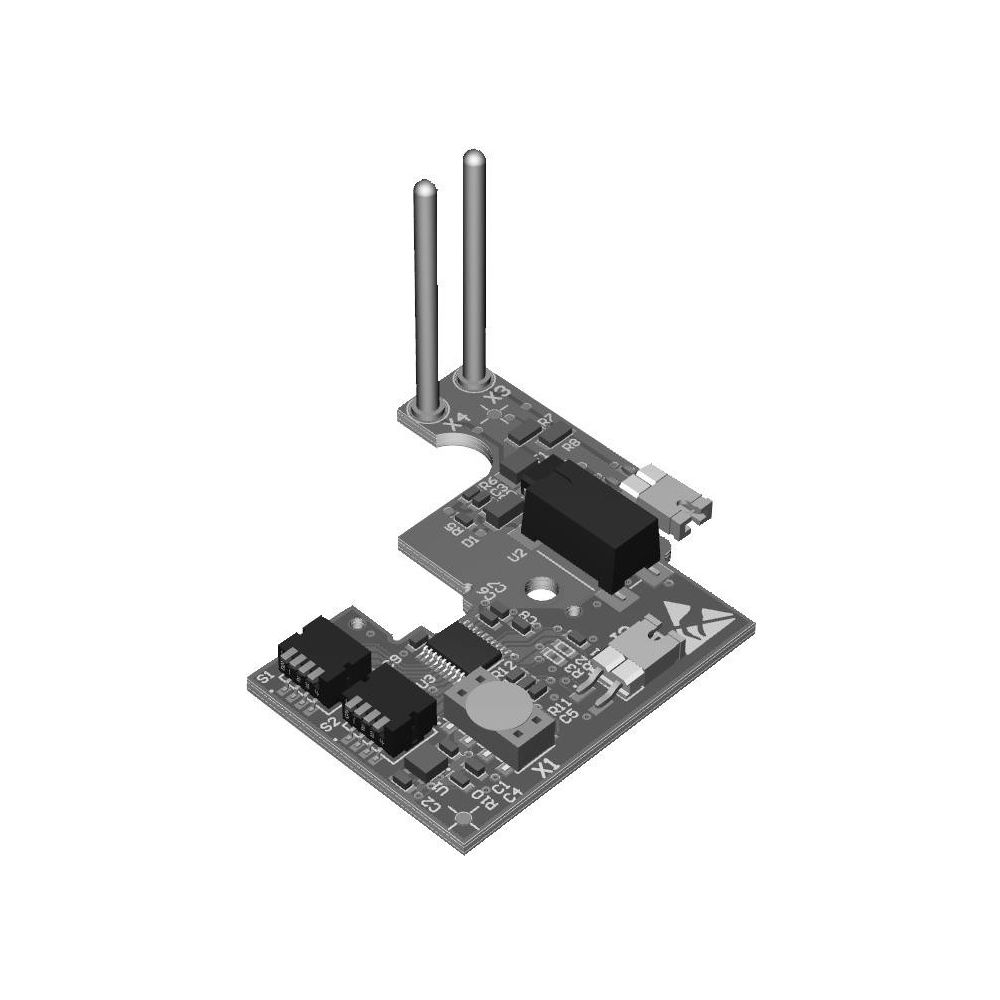

Limodor Buseingang EC-TZ Zusatzmodul ECom, 24-230VAC, 1-Kanal/4-Kanal-Betrieb

Das Buseingang EC-TZ Zusatzmodul erweitert die Funktionalität von Lüftungsgeräten der Serie ECom durch die Integration externer Steuersignale. Es verarbeitet potenzialfreie Eingangssignale im Bereich von 24 bis 230 VAC und ermöglicht eine präzise Ansteuerung verschiedener Volumenstromstufen.

Funktionsweise und Steuerung

Das Modul erkennt automatisch, ob ein 1-Kanal- oder 4-Kanal-Betrieb vorliegt. Im 1-Kanal-Betrieb erfolgt die Ansteuerung von Voll-, Teil- oder Grundlast, wobei der Betriebszustand individuell codierbar ist. In Kombination mit einem optionalen Fernsteuermodul LFS1 ermöglicht der 4-Kanal-Betrieb die Steuerung von bis zu vier Funktionen, inklusive Nacht- und Stummschaltung. Die Eingangsempfindlichkeit ist flexibel auf die anliegende Spannung einstellbar.

Konfiguration und Prioritäten

Für eine bedarfsgerechte Lüftungssteuerung bietet das Modul umfangreiche Codiermöglichkeiten. Dies umfasst die Vorrangschaltung für externe Signale wie Lichtschalter oder Zentraleinheiten sowie die Konfiguration der Stummschaltung bei Spannungsänderungen. Durch diese Anpassungsfähigkeit lässt sich das Lüftungssystem präzise in die vorhandene Gebäudeautomation einbinden.

Das Zusatzmodul optimiert die Steuerung der ECom-Lüftungsgeräte durch die Verarbeitung von 24 bis 230 VAC Eingangssignalen. Mit der automatischen Erkennung zwischen 1-Kanal- und 4-Kanal-Betrieb sowie der flexiblen Codierung von Vorrang- und Stummschaltungen bietet es eine maßgeschneiderte Lösung für die Ansteuerung von Voll-, Teil- und Grundlasten. Die einstellbare Eingangsempfindlichkeit sorgt dabei für eine zuverlässige Signalverarbeitung in unterschiedlichen Installationsumgebungen.

Technische Daten

• Spannungsbereich: 24 bis 230 VAC
• Betriebsarten: 1-Kanal-Betrieb und 4-Kanal-Betrieb
• Kompatibilität: Serie ECom
