Beschreibung

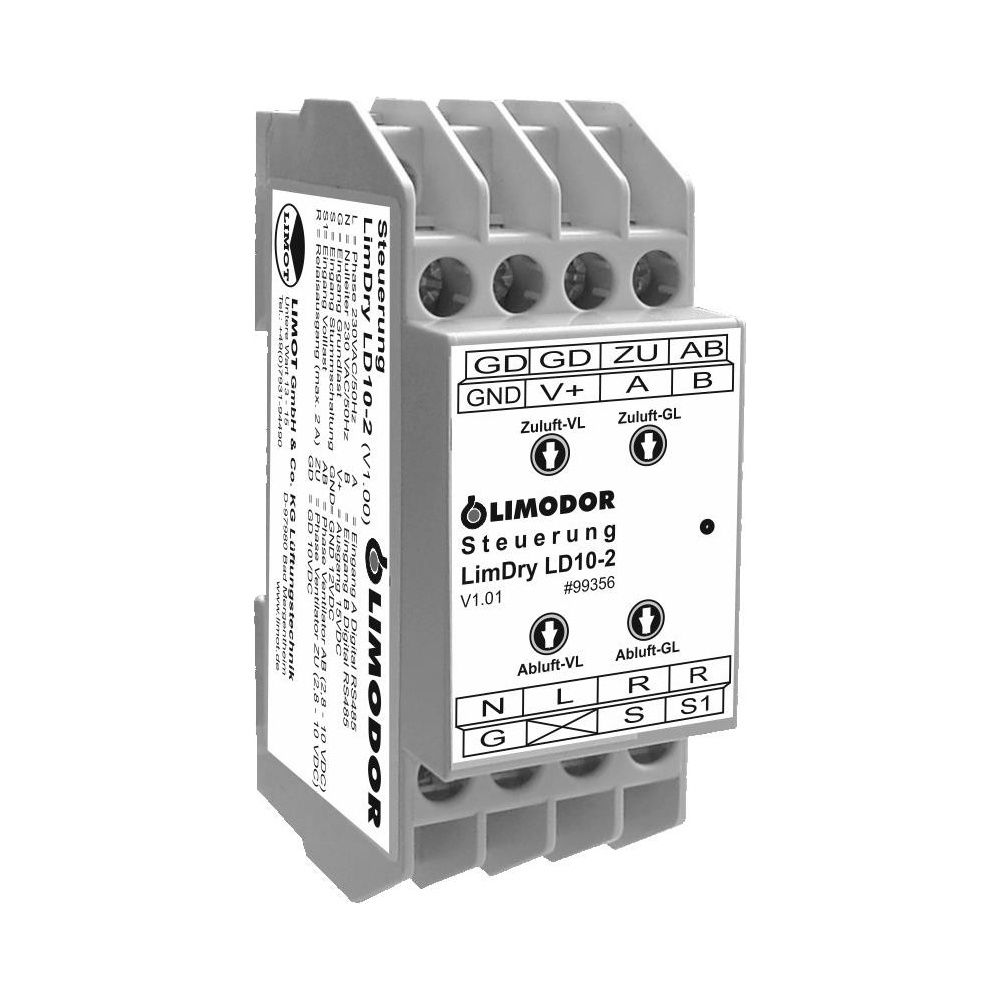

Limodor Steuerung AIRBASE Plus LimDry LD10-2, 90x36x57mm, 230V, IP20
Die feuchteabhängige Steuerung AIRBASE Plus ermöglicht eine präzise Regelung von Lüftungssystemen basierend auf der Feuchtemassenbilanz von Außen- und Innenluft. Das System eignet sich für die Kellerlüftung sowie die feuchtegeführte Steuerung zentraler oder dezentraler Wohnungslüftungsanlagen. Durch die Auswertematrix und zwei getrennt regelbare DC-Ausgänge wird ein effizienter Betrieb sichergestellt.
Funktionsweise und Steuerung
Die Steuerung verarbeitet Daten von bis zu 16 Innen- und einem Außen-Messumformer der Serie FTM. Über getrennte 230-VAC-Eingänge lassen sich Grundlast- und Volllastbetrieb sowie eine Stummschaltung realisieren, wobei die Belegung der Eingänge definierten Vorrangstufen unterliegt. Die Ausgangsspannung für den Ventilator ist im Bereich von 3 bis 10 VDC regelbar, wobei die Grundlast über ein Potentiometer individuell angepasst werden kann. Ein potentialfreier Ausgangskontakt sowie eine LED-Statusanzeige für Schaltfunktionen und Störmeldungen ergänzen den Funktionsumfang.
Montage und Betrieb
Das Gerät ist für die Montage auf einer 35 mm Hut-Profilschiene im Schaltschrank konzipiert und entspricht der Schutzklasse IP20. Mit einer Leistungsaufnahme von maximal 1,5 W im Betrieb und unter 0,6 W im Standby arbeitet die Steuerung energieeffizient. Der Betrieb ist in einem Umgebungstemperaturbereich von -5 bis +45 °C zulässig.
Technische Daten
- Versorgungsspannung: 230 VAC / 50 Hz
- Ausgangsspannung Ventilator: 3 bis 10 VDC (regelbar)
- Leistungsaufnahme: max. 1,5 W
- Leistungsaufnahme Standby: < 0,6 W
- Messeingang: RS485 (Digital)
- Max. Anzahl Messumformer Innen: 16
- Max. Anzahl Messumformer Außen: 1
- Montageart: Hut-Profilschiene 35 mm
- Schutzklasse: IP20
- Zulässige Umgebungstemperatur: -5 bis +45 °C
Die AIRBASE Plus bietet durch ihre intelligente Auswertematrix eine zuverlässige Lösung zur bedarfsgerechten Feuchteregelung. Mit einer flexiblen Ausgangsspannung von 3 bis 10 VDC und der Unterstützung zahlreicher Messumformer sorgt sie für eine optimale Lüftungssteuerung. Die kompakte Bauweise für die Schaltschrankmontage sowie der geringe Energieverbrauch von maximal 1,5 W machen sie zu einer effizienten Komponente für moderne Lüftungskonzepte.
Technische Daten
| Hersteller | Limodor |
| Abmaße (HxBxT) | 90x36x57 |
| Artikelnummer | LIMODOR-99356 |
| Ausgangsspannung Messumformer | 15 VDC |
| Ausgangsspannung Ventilator | 3 bis 10 VDC (regelbar) |
| AusgangsspMessumformer | 15 VDC |
| AusgangsspVent | 0-10 VDC (regelbar) |
| EAN-13 | 4043828993563 |
| Gewicht | 0,1 kg |
| Leistungsaufnahme | max. 1,5 W |
| Leistungsaufnahme (Standby) | < 0,6 |
| Max Anzahl Messumformer Außen | 1 |
| Max Anzahl Messumformer Innen | 16 |
| Messeingang (Digital) | RS485 |
| Montageart | Hut-Profilschiene 35 |
| Montageort | Schaltschrank |
| Schutzklasse | IP20 |
| Steuereingang | 230 VAC/50 Hz |
| Steuereingang (potenzialgebunden) | 230 VAC/50 Hz |
| Stromaufnahme | max. 10 mA |
| Version | 3.02 |
| Versorgungsspannung | 230 VAC/50 Hz |
| Zulässige Umgebungstemperatur | -5° bis +45°C |
