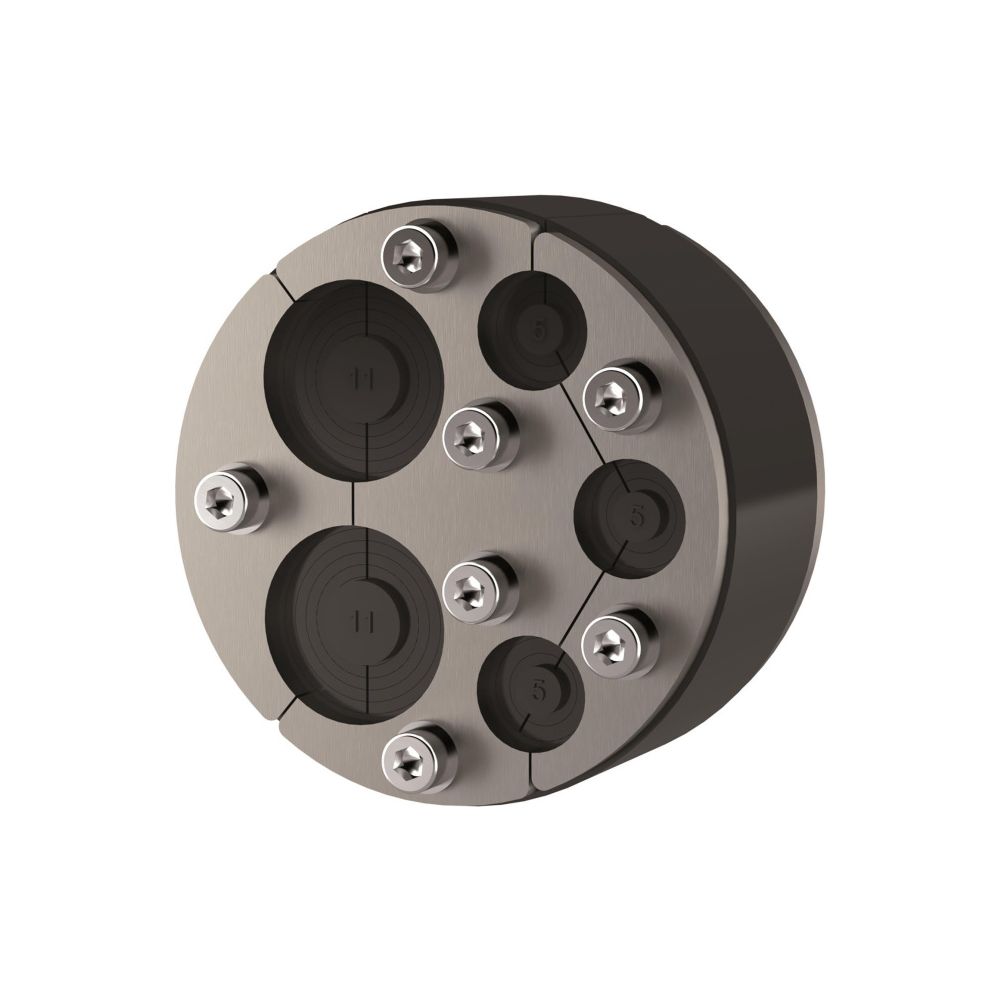

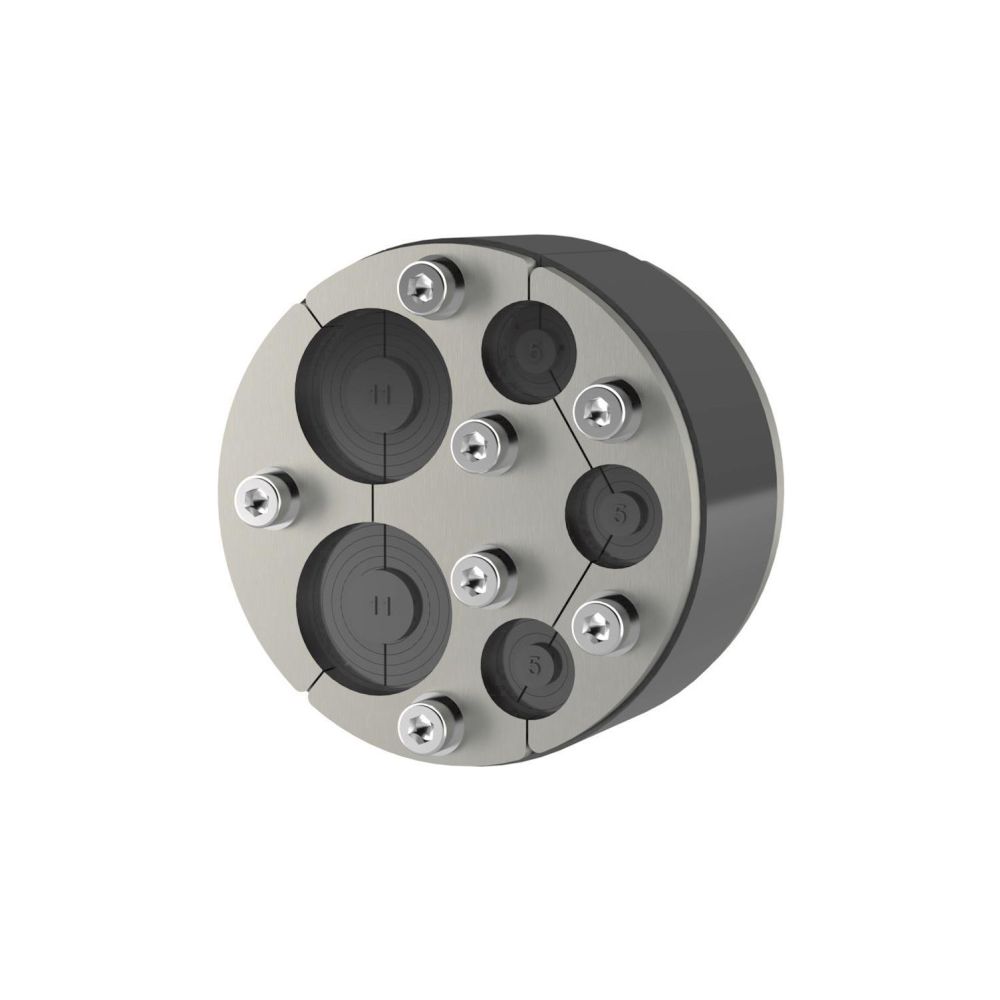

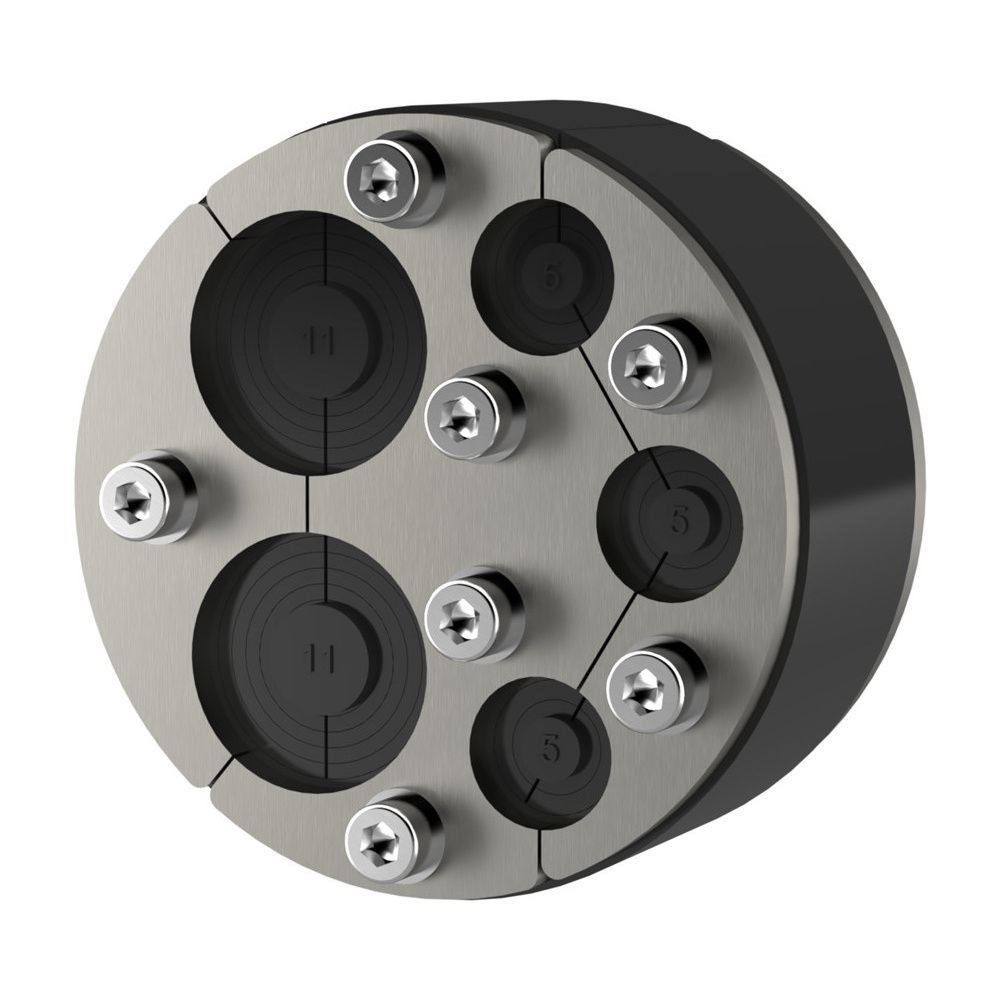

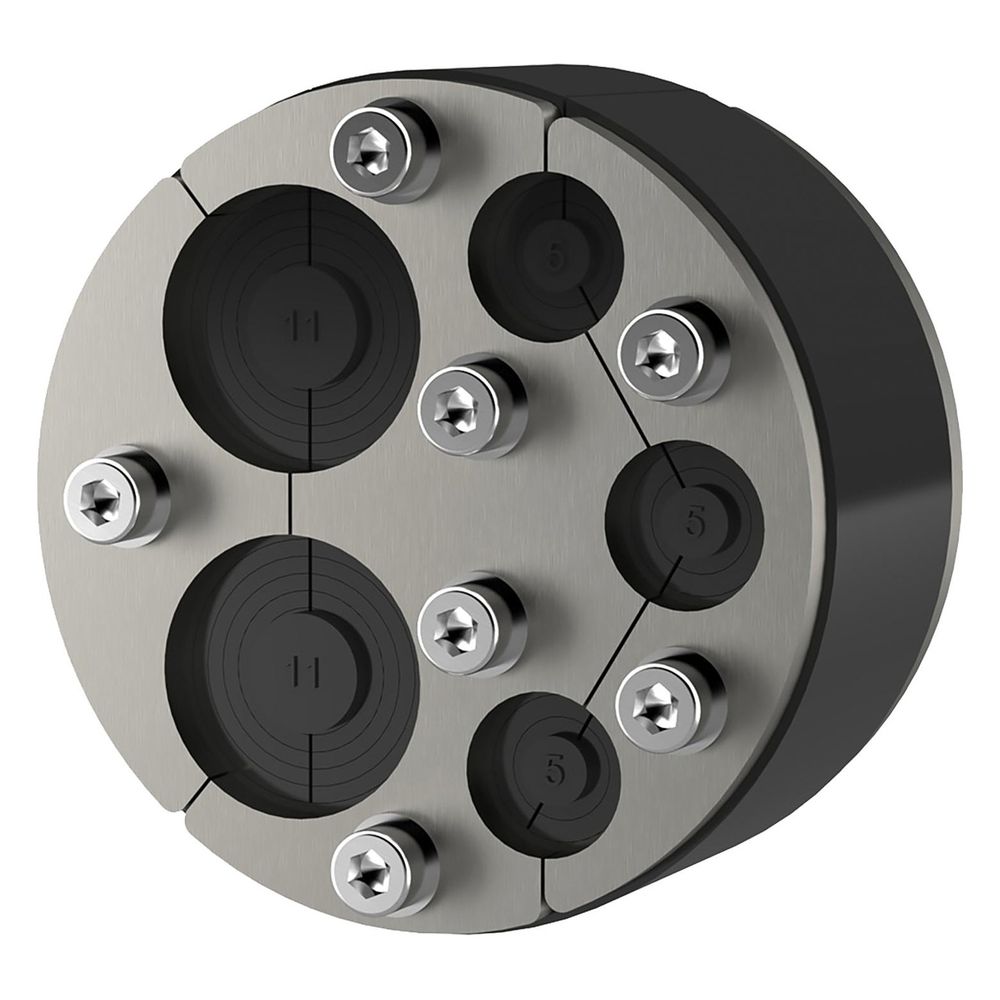

Hauff-Technik Ringraumdichtung HRD100 SG 2x8-30 u. 3x4-16,5, 100mm Kernbohrung, Edelstahl V2A/EPDM

Die geteilte Standard-Ringraumdichtung von Hauff-Technik ermöglicht eine zuverlässige Abdichtung von bis zu fünf Kabeln in Kernbohrungen oder Futterrohren mit einem Durchmesser von 100 mm. Dank der integrierten Segmentringtechnik lässt sich die Dichtung flexibel an die vor Ort vorhandenen Leitungsdurchmesser anpassen. Die Konstruktion ist gas- und wasserdicht sowie radonsicher und eignet sich für anspruchsvolle Einsatzbereiche im WU-Beton.

Flexible Montage und Abdichtung

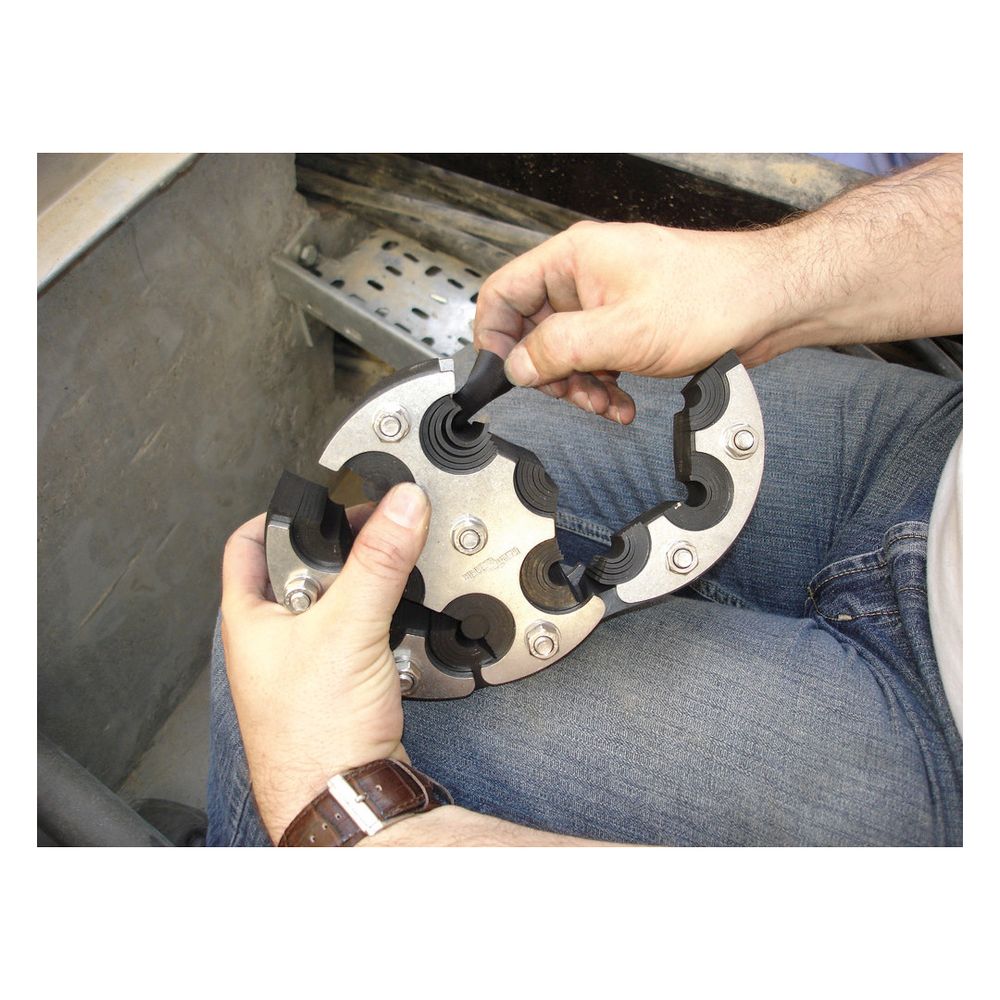

Die geteilte Ausführung der Dichtung erlaubt eine unkomplizierte Installation sowohl bei neu zu verlegenden als auch bei bereits bestehenden Kabeln. Unbelegte Öffnungen sind ab Werk mit Blindstopfen verschlossen, was eine hohe Flexibilität bei der Belegung ermöglicht. Die Segmente sind mit einer exakten Durchmesserbeschriftung versehen, um die Anpassung an die Leitungsquerschnitte zu erleichtern.

Robuste Materialqualität

Für eine dauerhafte Beständigkeit bestehen die Pressplatten, Schrauben, Muttern und Scheiben aus rostfreiem Edelstahl V2A. Die Dichtung selbst ist aus EPDM gefertigt. Mit einer Dichtbreite von 40 mm und einer Pressplattenstärke von 5 mm erfüllt das System hohe Anforderungen an die Dichtigkeit und ist für verschiedene Wassereinwirkungsklassen nach DIN 18533 sowie für WU-Beton der Beanspruchungsklassen 1 und 2 ausgelegt.

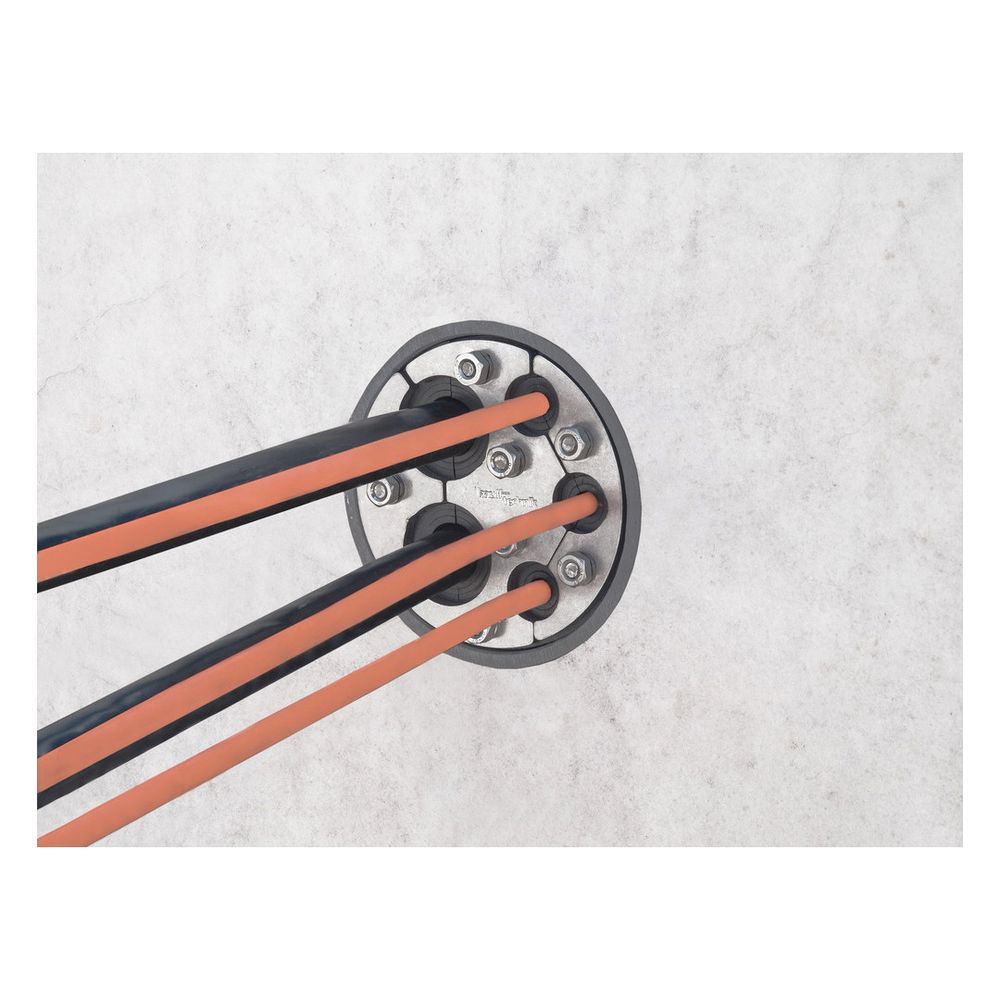

Die Ringraumdichtung bietet eine professionelle Lösung zur sicheren Durchführung von Leitungen durch Wandöffnungen. Durch die Kombination aus langlebigem Edelstahl V2A und EPDM-Gummi sowie der variablen Segmentringtechnik für insgesamt fünf Kabel (2x 8-30 mm und 3x 4-16,5 mm) stellt sie eine gas- und wasserdichte Abdichtung sicher. Die Auslegung für Kernbohrungen von 100 mm und die Eignung für diverse Wassereinwirkungsklassen machen sie zu einer vielseitigen Komponente in der Haustechnik.

Technische Daten

• Futterrohr/Kernbohrung Durchmesser: 100 mm
• Anzahl Kabel insgesamt: 5
• Kabeldurchmesser Bereich 1: 8 - 30 mm
• Kabeldurchmesser Bereich 2: 4 - 16,5 mm
• Dichtbreite: 40 mm
• Pressplattenstärke: 5 mm
• Werkstoff Pressplatten/Schrauben: Edelstahl rostfrei V2A
• Werkstoff Dichtung: EPDM
• Dichtheit: gas- und wasserdicht

Lieferumfang

• 1x Standard-Ringraumdichtung
• 1x Blindstopfen
• 1x Gleitmittelstift
