Hauff-Technik Ringraumdichtung HRD200 SG, 200mm, Edelstahl/EPDM

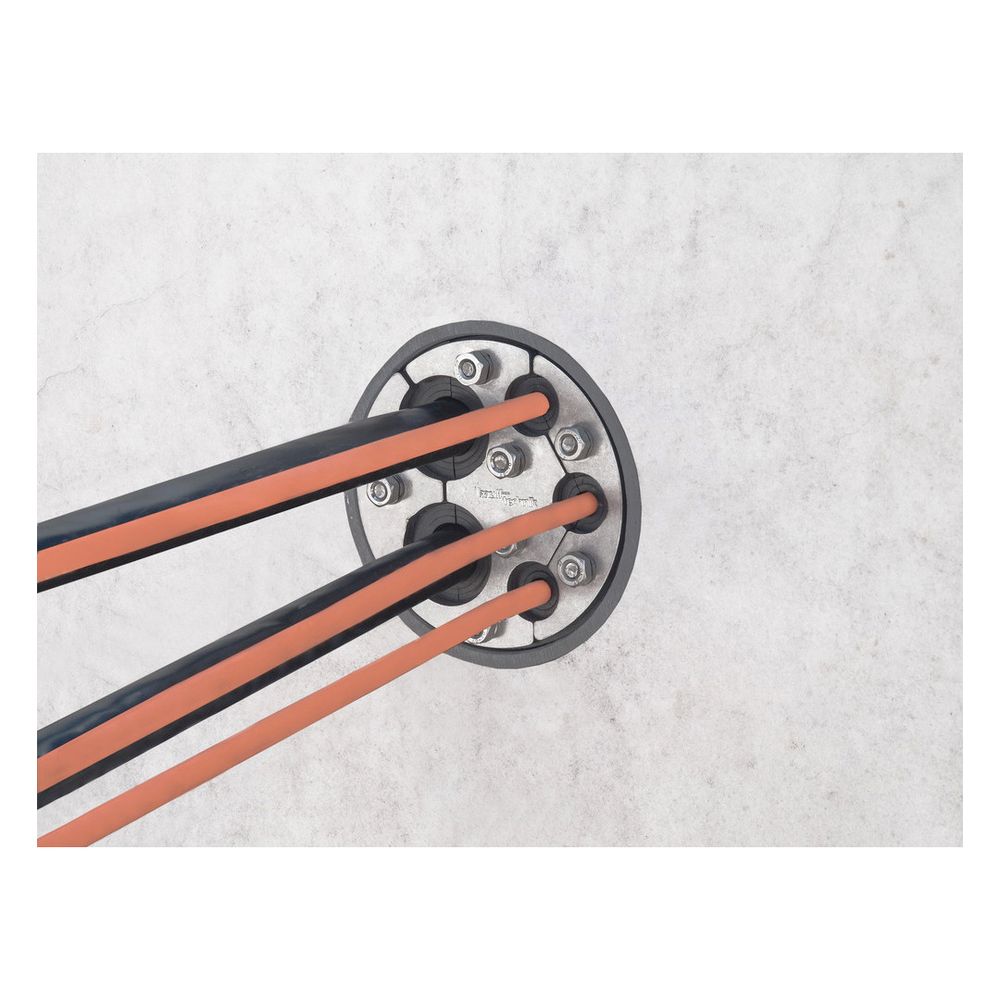

Die geteilte Standard-Ringraumdichtung von Hauff-Technik ermöglicht eine zuverlässige gas- und wasserdichte Abdichtung von Kabeln in Kernbohrungen oder Futterrohren mit einem Durchmesser von 200 mm. Dank der integrierten Segmentringtechnik lässt sich die Dichtung flexibel an unterschiedliche Leitungsdurchmesser anpassen und eignet sich sowohl für die Neuinstallation als auch für die nachträgliche Montage bereits verlegter Kabel. Das System ist für anspruchsvolle Lastfälle nach DIN 18533 sowie für WU-Beton-Konstruktionen ausgelegt.

Flexible Anpassung durch Segmentringtechnik

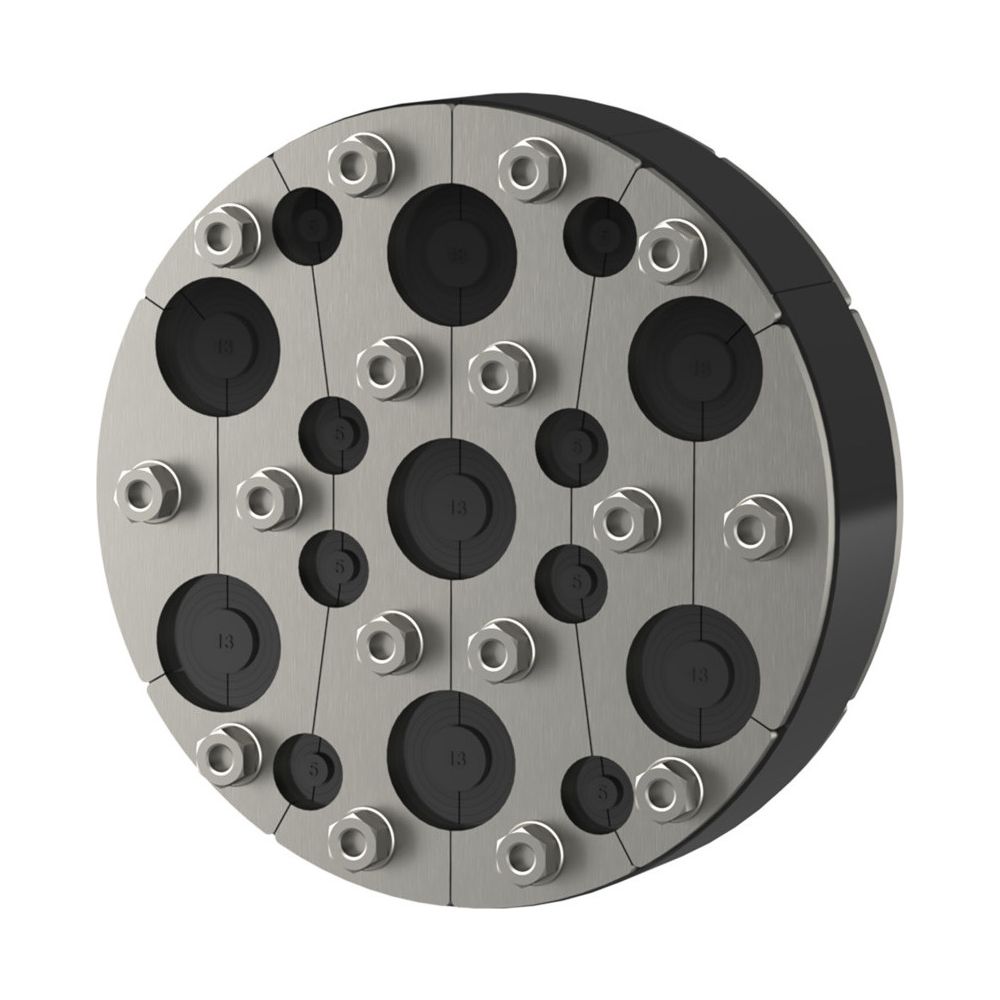

Die Konstruktion zeichnet sich durch eine hohe Anpassungsfähigkeit aus, da die Segmentringe eine individuelle Konfiguration vor Ort erlauben. Insgesamt können 15 Kabel sicher abgedichtet werden, wobei 7 Durchgänge für Durchmesser von 10 bis 32 mm und 8 Durchgänge für Durchmesser von 3,5 bis 16,5 mm vorgesehen sind. Unbelegte Öffnungen sind ab Werk blind verschlossen. Die Verwendung von hochwertigem EPDM-Gummi in Kombination mit korrosionsbeständigem Edelstahl V2A sorgt für eine langlebige Abdichtung.

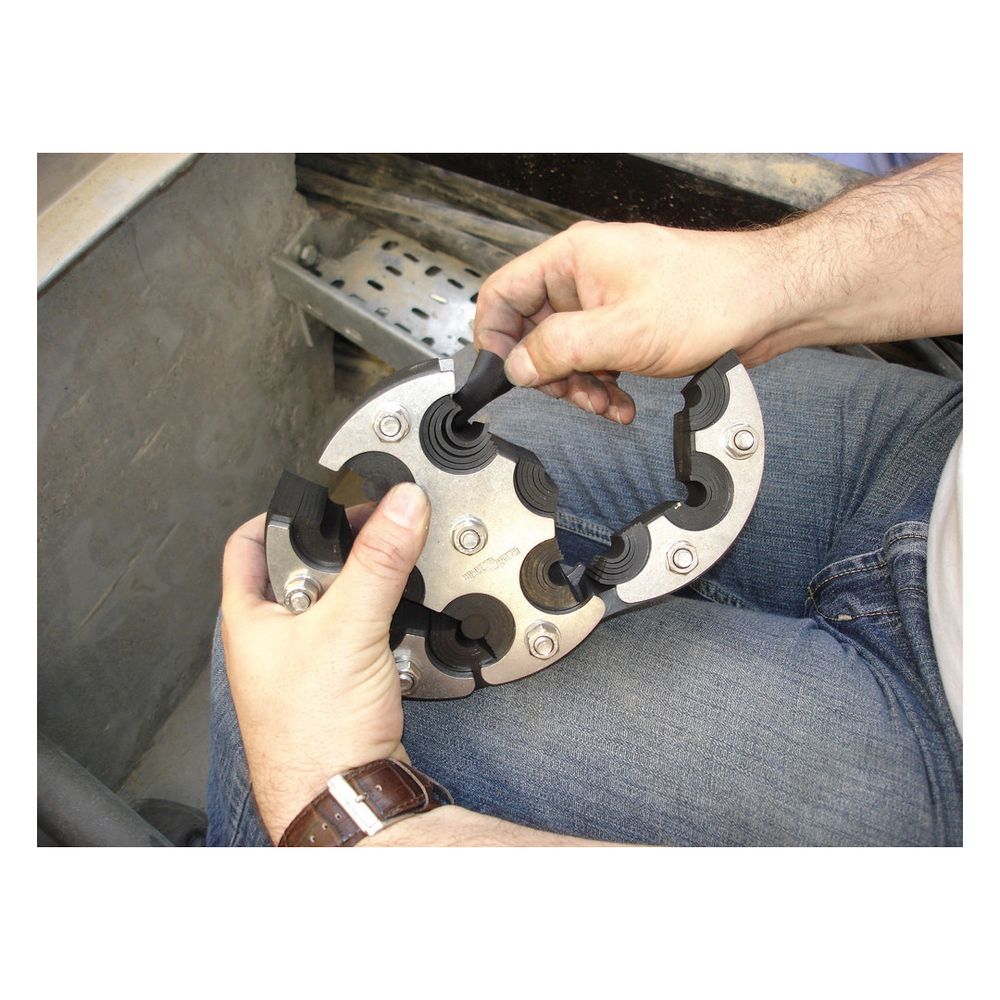

Die Ringraumdichtung bietet mit einer Dichtbreite von 40 mm und robusten 5 mm starken Pressplatten eine hohe Sicherheit gegen eindringende Medien. Sie ist radonsicher und erfüllt die Anforderungen der Wassereinwirkungsklassen W1-E, W2.1-E und W2.2-E sowie der WU-Richtlinie für die Beanspruchungsklassen 1 und 2. Durch die geteilte Ausführung ist das System ideal für Sanierungsprojekte oder nachträgliche Installationen geeignet, bei denen eine einfache und sichere Abdichtung in bestehenden Kernbohrungen oder Futterrohren erforderlich ist.

Technische Daten

• Futterrohr/Kernbohrung Durchmesser: 200 mm
• Anzahl Kabel insgesamt: 15
• Kabeldurchmesser Bereich 1: 10 - 32 mm
• Kabeldurchmesser Bereich 2: 3,5 - 16,5 mm
• Dichtbreite: 40 mm
• Pressplattenstärke: 5 mm
• Werkstoff Pressplatten/Schrauben: Edelstahl rostfrei V2A (AISI 304L)
• Werkstoff Dichtung: EPDM
