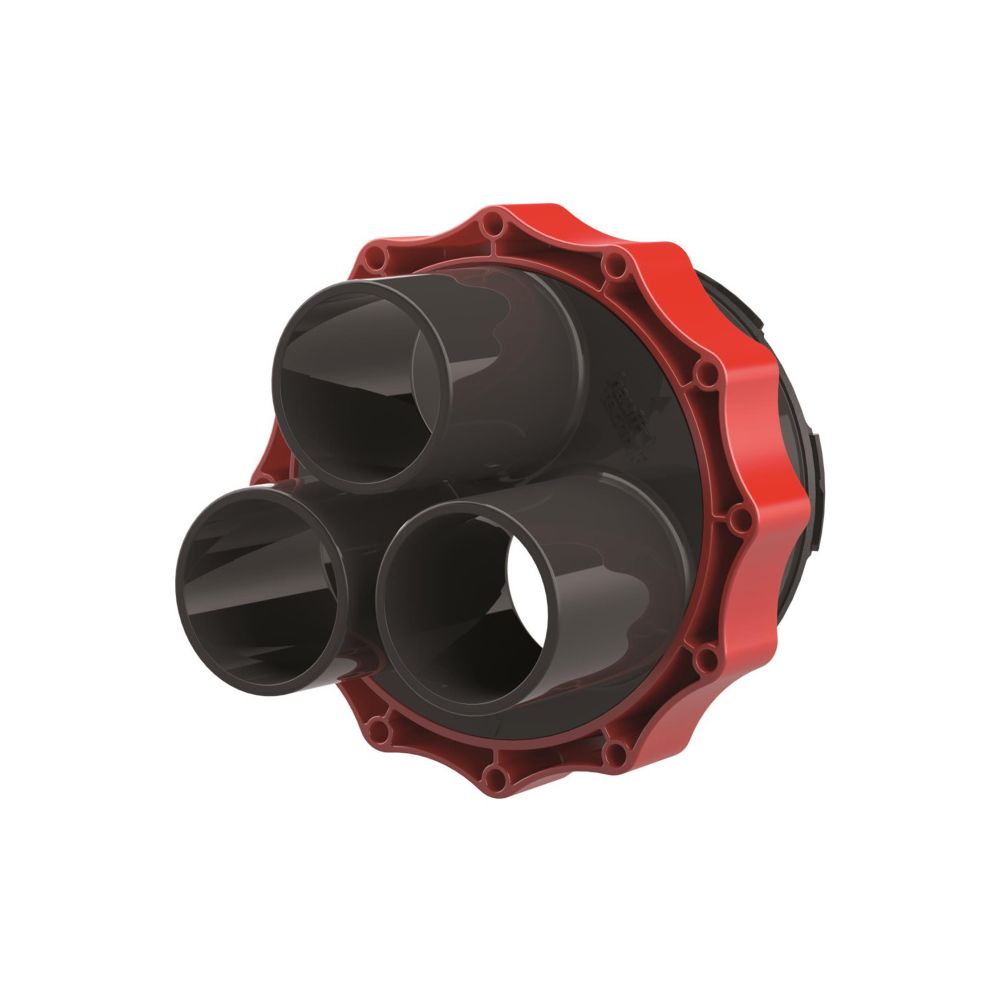

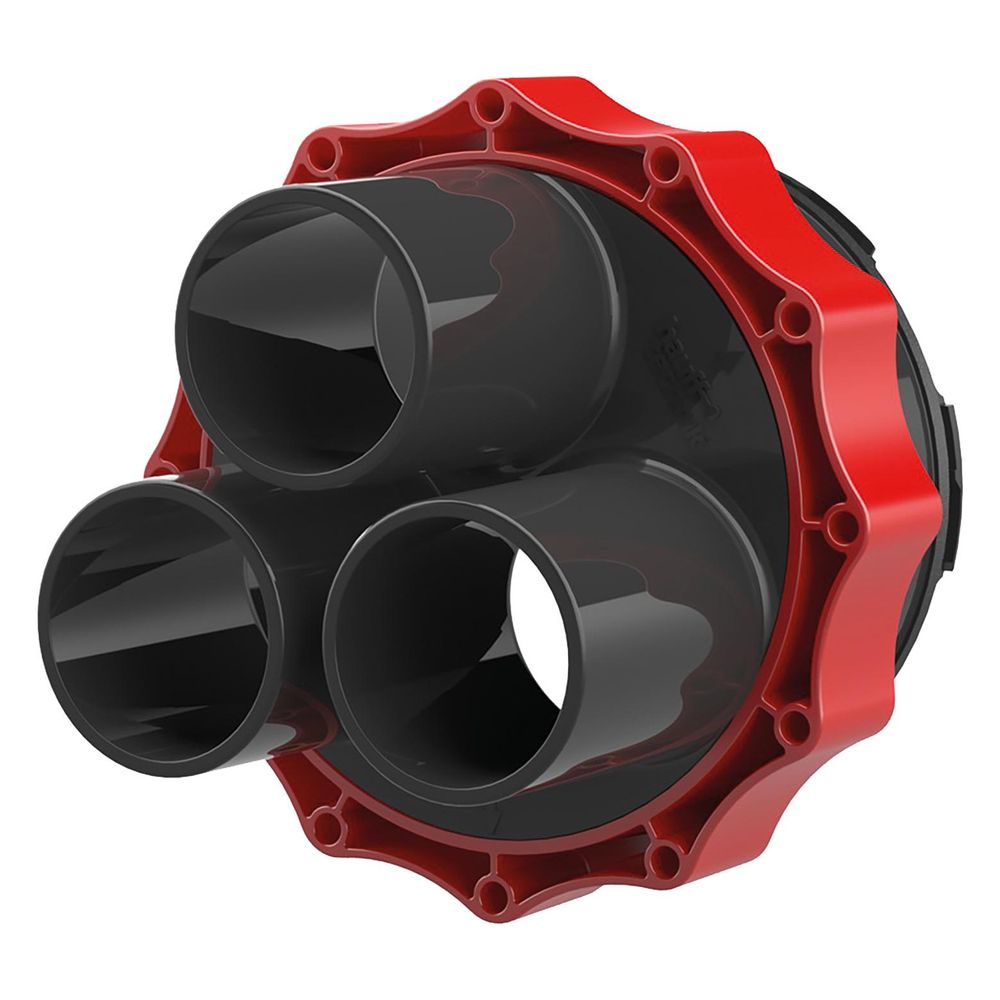

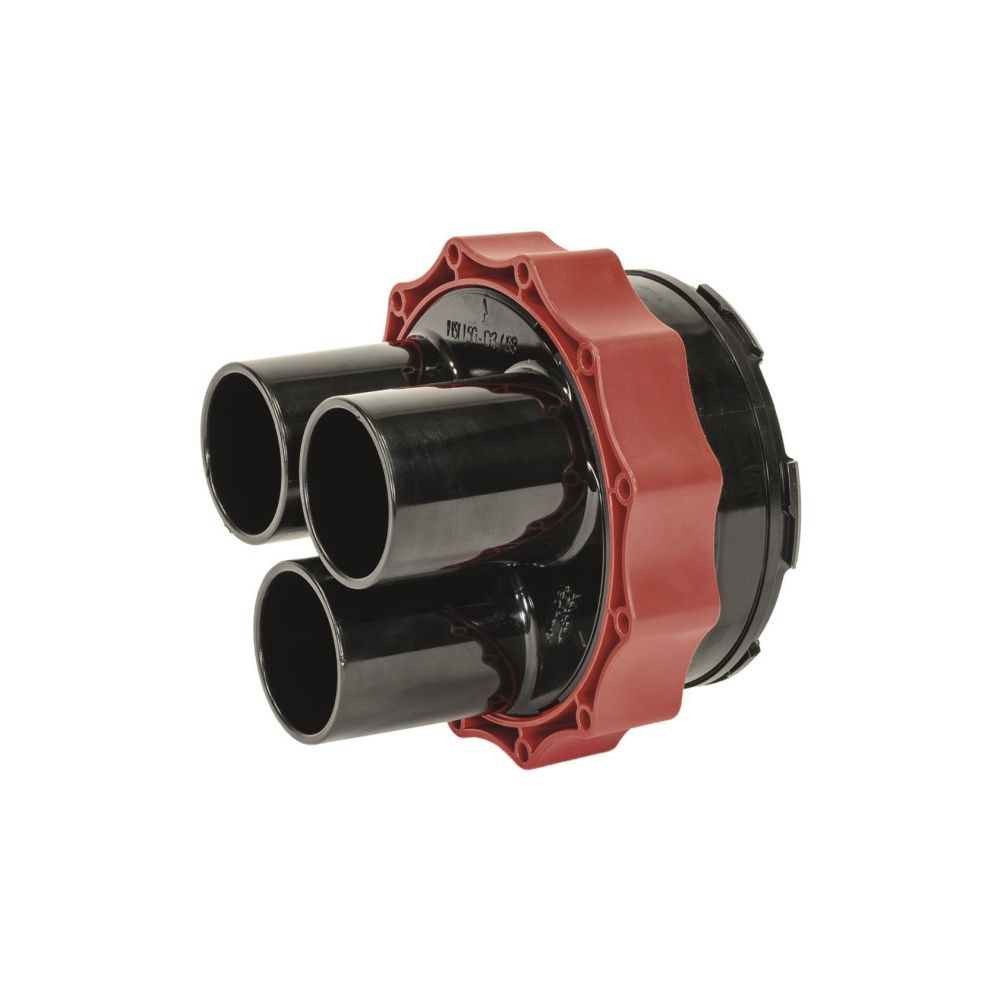

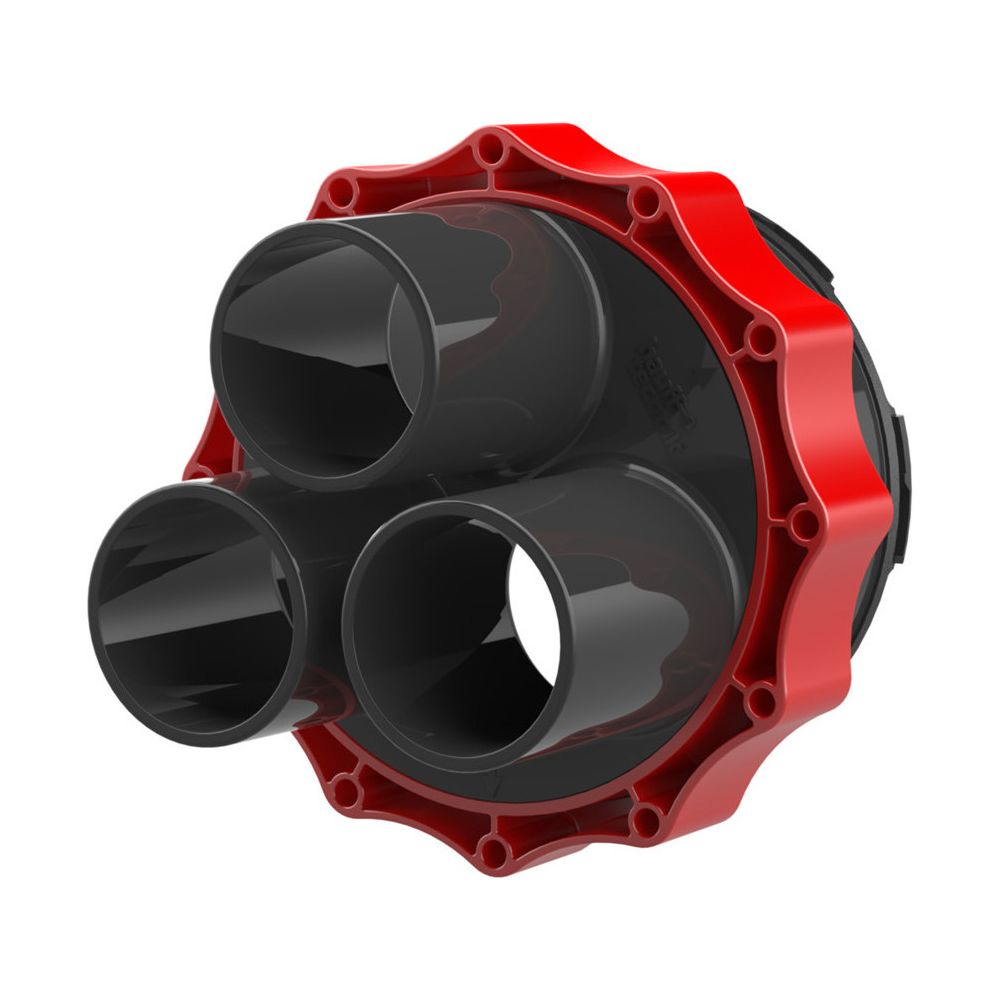

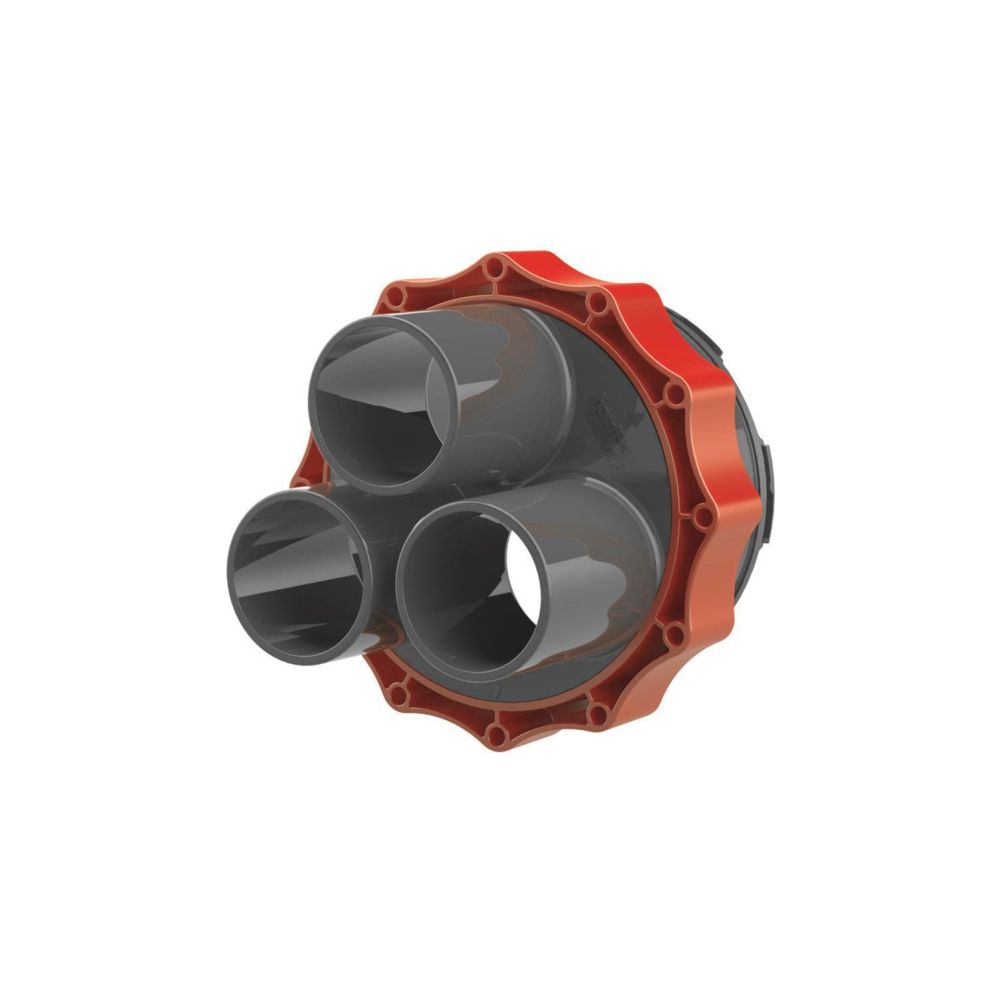

Hauff-Technik Systemdeckel HSI 150 D3x58 WS, 3 Kabel, 22-56mm, 2,5 bar, Polycarbonat

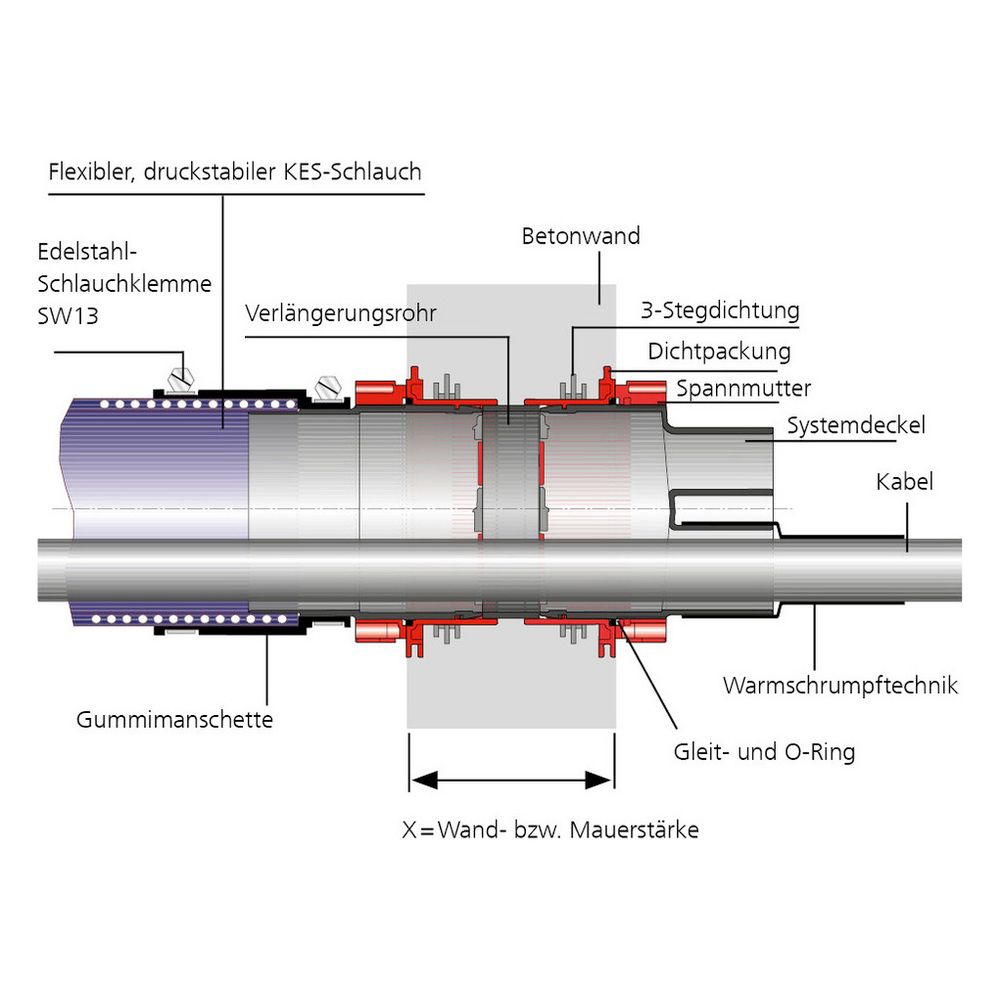

Der Systemdeckel von Hauff-Technik ermöglicht eine zuverlässige Kabelabdichtung mittels Warmschrumpftechnik für HSI 150 Dichtpackungen und Kunststoffflansche. Die mechanische Fixierung und die Abdichtung wirken unabhängig voneinander, was eine sichere Installation in anspruchsvollen Umgebungen unterstützt. Das System ist für drei Kabel mit einem Durchmesser von 22 bis 56 mm ausgelegt.

Funktionale Sicherheit und Montage

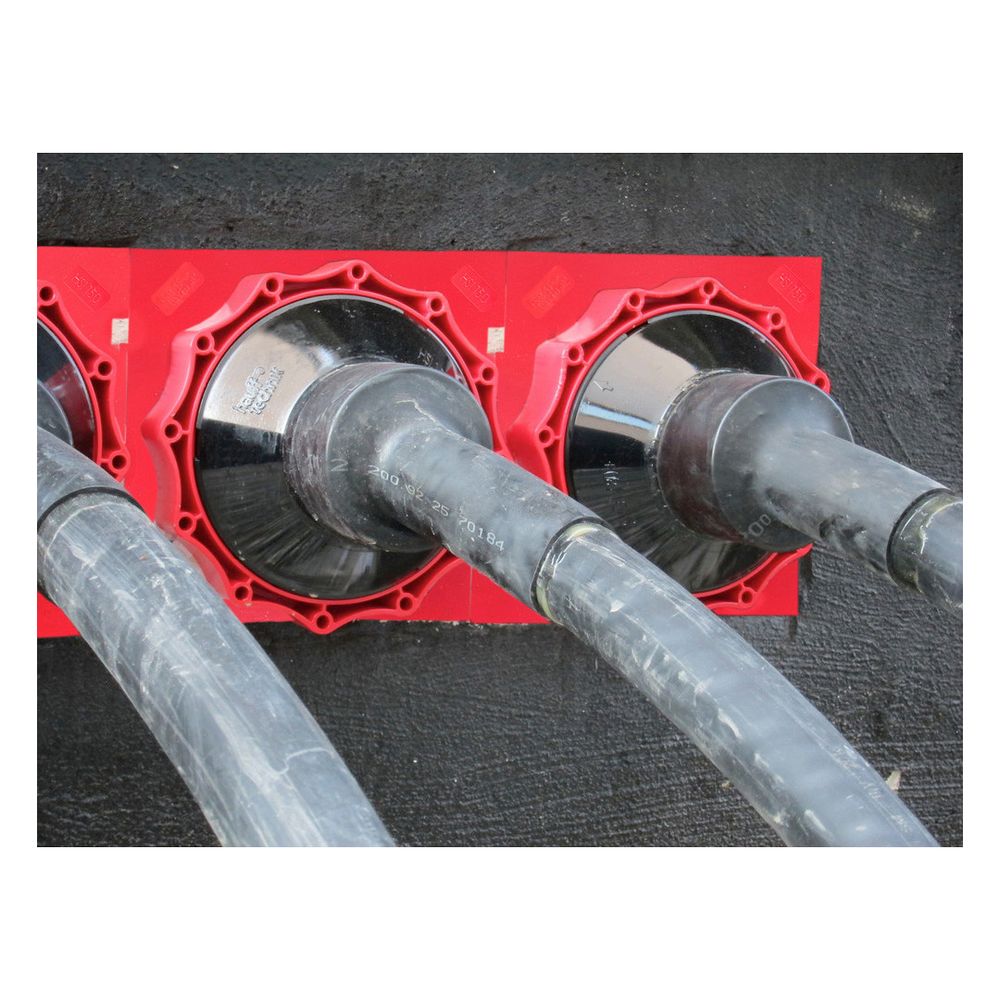

Die mechanische Fixierung erfolgt über ein Bajonettsystem, das mit einer Rücksperre und einer Konterverschraubung ausgestattet ist, um ein selbstständiges Öffnen zu verhindern. Die Abdichtung wird durch eine separate Spannmutter realisiert. Die Thermomuffen sind mit Schmelzkleber versehen und werden unter Hitzeeinwirkung direkt auf die Kabel geschrumpft. Nicht belegte Stutzen lassen sich bei Bedarf mit Verschlussstopfen abdichten.

Material und Beständigkeit

Der Systemdeckel besteht aus Polycarbonat, während die Spannmutter aus einem PC/PBT-Blend gefertigt ist. Die Thermomuffen bestehen aus Polyolefin und das Zentrierband aus EPDM. Diese Materialkombination sorgt für Beständigkeit gegen UV-Strahlung, Ozon und Trafoöl. Die Konstruktion ist gas- und wasserdicht bis zu einem Druck von 2,5 bar.

Technische Daten

• Anzahl Kabel/Medium: 3
• Anwendungsbereich Kabel-Ø: 22-56 mm
• Stutzen-Ø: 58 mm
• Dichtheit: bis 2,5 bar
• Material Systemdeckel: Polycarbonat
• Material Thermomuffe: Polyolefin mit Schmelzkleber

Durch die Kombination aus robusten Materialien und der bewährten Warmschrumpftechnik bietet dieser Systemdeckel eine langlebige Abdichtungslösung für Kabeldurchführungen. Die gas- und wasserdichte Ausführung bis 2,5 bar sowie die mechanische Sicherung gegen unbeabsichtigtes Öffnen gewährleisten einen sicheren Betrieb. Mit einer Kapazität für drei Kabel und einem flexiblen Anwendungsbereich von 22 bis 56 mm eignet sich das System ideal für professionelle Installationsanforderungen.
