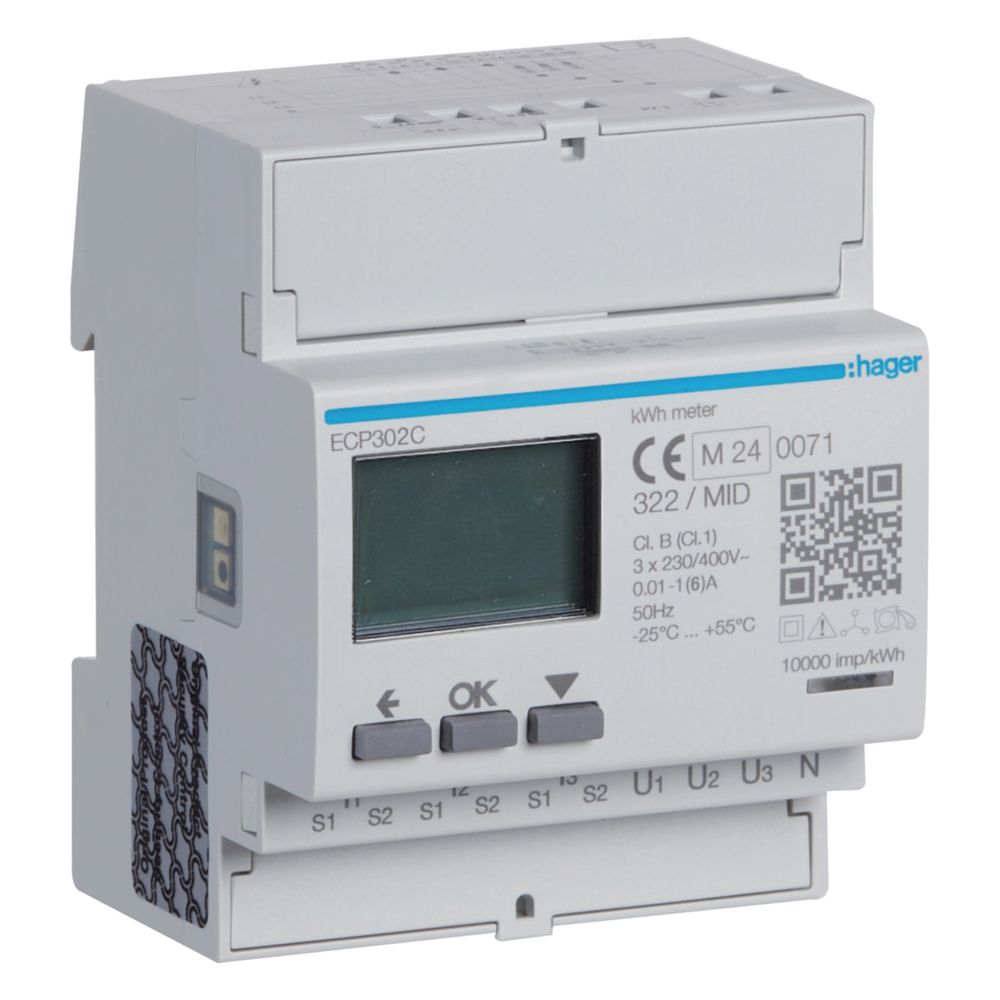

hager Energiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, SO, MID
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.
Anzahl Module: 4
Messsystem: Messwandler
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager
Artikel : ECP302C
Technische Daten
| Hersteller | hager |
| Anzahl der Phasen für Einspeisung | 4 |
| Anzahl Module | 4 |
| Art des Impulsgebers | Elektrisch |
| Artikelnummer | HAGER-ECP302C |
| Betriebstemperatur | -25 - 55 °C |
| Breite | 72 mm |
| EAN-13 | 3250610008140 |
| Frequenz | 50 - 50 Hz |
| Frequenzmessbereich | 45 - 65 Hz |
| Geeignet für | Bezug/Lieferung |
| Genauigkeitsklasse | B |
| Gesamtverlustleistung unter Nennstrom | 0,60 W |
| Gewicht | 0,249 kg |
| Höhe | 90 mm |
| IP-Klasse (Ingress Protection) | IP20 |
| Ist kalibriert | Ja |
| Lager-/Transporttemperatur | -25 - 70 °C |
| Leistungsaufnahme VA | 2 VA |
| Maximaler Strom im Messstromkreis | 6 A |
| Mess Spannungsbereich L-L | 160 - 480 V |
| Mess Spannungsbereich L-N | 92 - 276 V |
| Messgeräteart | Elektronisch |
| Messsystem | Messwandler |
| Montage auf | DIN Schiene |
| Nennstrom | 5 A |
| Nominales Drehmoment | 1 - 1 Nm |
| Nominales Drehmoment Digitale Klemme | 0,50 - 0,50 Nm |
| Polart | 3P+N |
| Strommessbereich | 0,01 - 6,0 A |
| Tarifausführung | T1...T2 (230 V AC)/- |
| Tiefe | 60 mm |
| WEEE-Nr. | 23692311 |
