Beschreibung

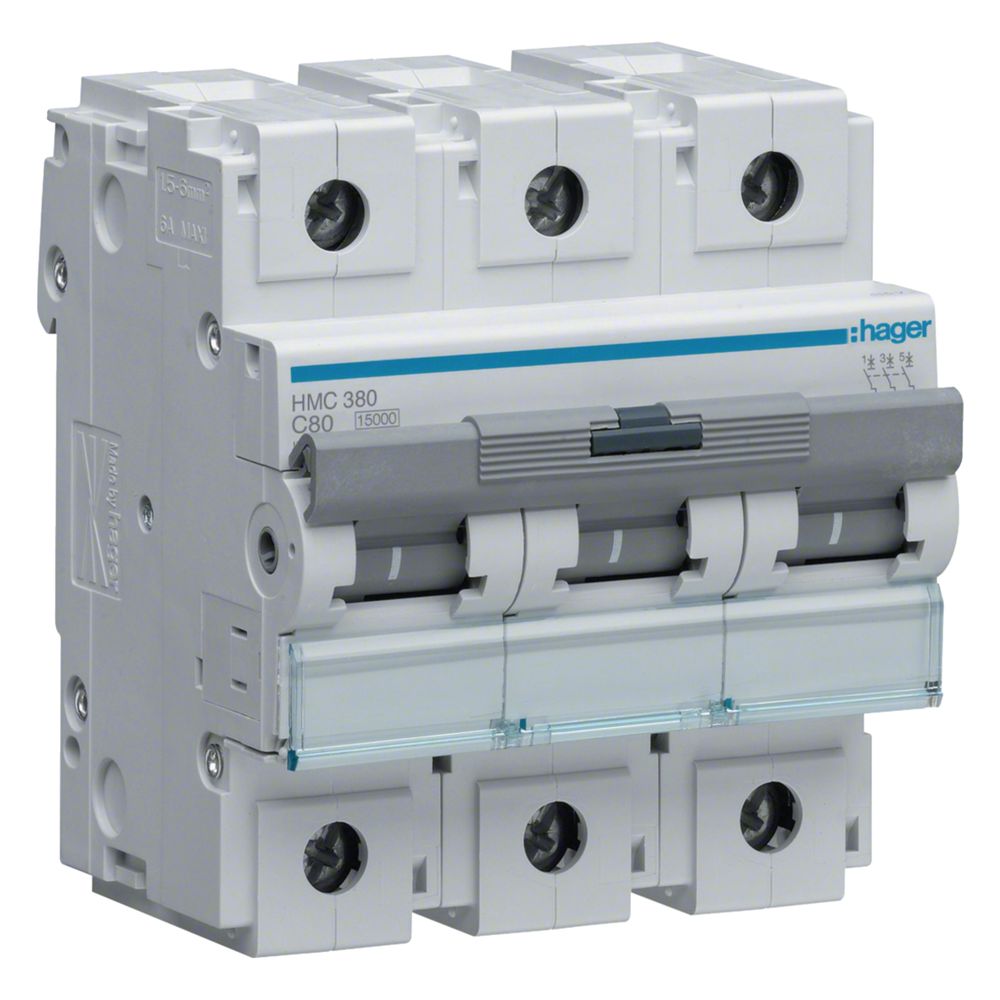

hager Leitungsschutzschalter 3 polig 15kA C-Charakteristik 80A 4.5 Module
Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 3P
Auslösecharakteristik: C
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Nennstrom: 80 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 15 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 15 kA
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 50 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3
Anzahl Module: 4.50
Fabrikat : Hager
Artikel : HMC380
Technische Daten
| Hersteller | hager |
| Anschlussquerschnitt bei flexiblem Leiter | 50 mm² |
| Anschlussquerschnitt bei starrem Leiter | 70 mm² |
| Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter | 1 - 50 mm² |
| Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter | 1 - 70 mm² |
| Anzahl Module | 4,50 |
| Artikelnummer | HAGER-HMC380 |
| Auslösecharakteristik | C |
| Ausrichtung obere Anschlussklemme für modulare Geräte | Ausgerichtete Klemmen |
| Ausrichtung untere Anschlussklemme für modulare Geräte | Ausgerichtete Klemmen |
| Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1 | 7,50 kA |
| Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2 | 15 kA |
| Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2 | 15 kA |
| Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 | 15 kA |
| Bemessungsbetriebsspannung Ue | 415 - 415 V |
| Bemessungsschaltvermögen Icn nach IEC 60898-1 | 15 kA |
| Betriebstemperatur | -25 - 70 °C |
| Breite | 80 mm |
| EAN-13 | 3250613230197 |
| Energiebegrenzungsklasse I²t | 3 |
| Frequenz | 50 - 60 Hz |
| Gerätelebensdauer, elektrische Schaltspiele | 4000 |
| Gerätelebensdauer, mechanische Schaltspiele | 20000 |
| Gesamtverlustleistung unter Nennstrom | 20,32 W |
| Gewicht | 0,68 kg |
| Grad der Verunreinigung nach IEC 60664/IEC 60947-2 | 3 |
| Höhe | 90 mm |
| Isolationsspannung Ui | 500 V |
| Luftfeuchtigkeitsschutz | Für alle Klimabereiche |
| Nennstrom | 80 A |
| Nennstrom bei -10°C | 106 A |
| Nennstrom bei -15°C | 109 A |
| Nennstrom bei -20 °C | 112 A |
| Nennstrom bei -5°C | 102 A |
| Nennstrom bei 0 °C | 99,20 A |
| Nennstrom bei 10°C | 92,80 A |
| Nennstrom bei 15°C | 89,60 A |
| Nennstrom bei 20 °C | 86,40 A |
| Nennstrom bei 25°C | 83,20 A |
| Nennstrom bei 30°C | 80 A |
| Nennstrom bei 35°C | 77,60 A |
| Nennstrom bei 40 °C | 75,10 A |
| Nennstrom bei 45 °C | 72,60 A |
| Nennstrom bei 50 °C | 70 A |
| Nennstrom bei 55°C | 67,20 A |
| Nennstrom bei 5°C | 96 A |
| Nennstrom bei 60°C | 64,30 A |
| Nominales Drehmoment | 3,5 - 5,0 Nm |
| Nominales Drehmoment Obere Klemme | 3,60 - 3,60 Nm |
| Nominales Drehmoment Untere Klemme | 3,60 - 3,60 Nm |
| Polart | 3P |
| Stoßspannungsfestigkeit Uimp | 6000 V |
| Tiefe | 70 mm |
| Typ obere Anschlussklemme für modulare Geräte | Schraubanschluss |
| Typ untere Anschlussklemme für modulare Geräte | Schraubanschluss |
| Versorgungsspannungsart | AC |
| WEEE-Nr. | 23692311 |
