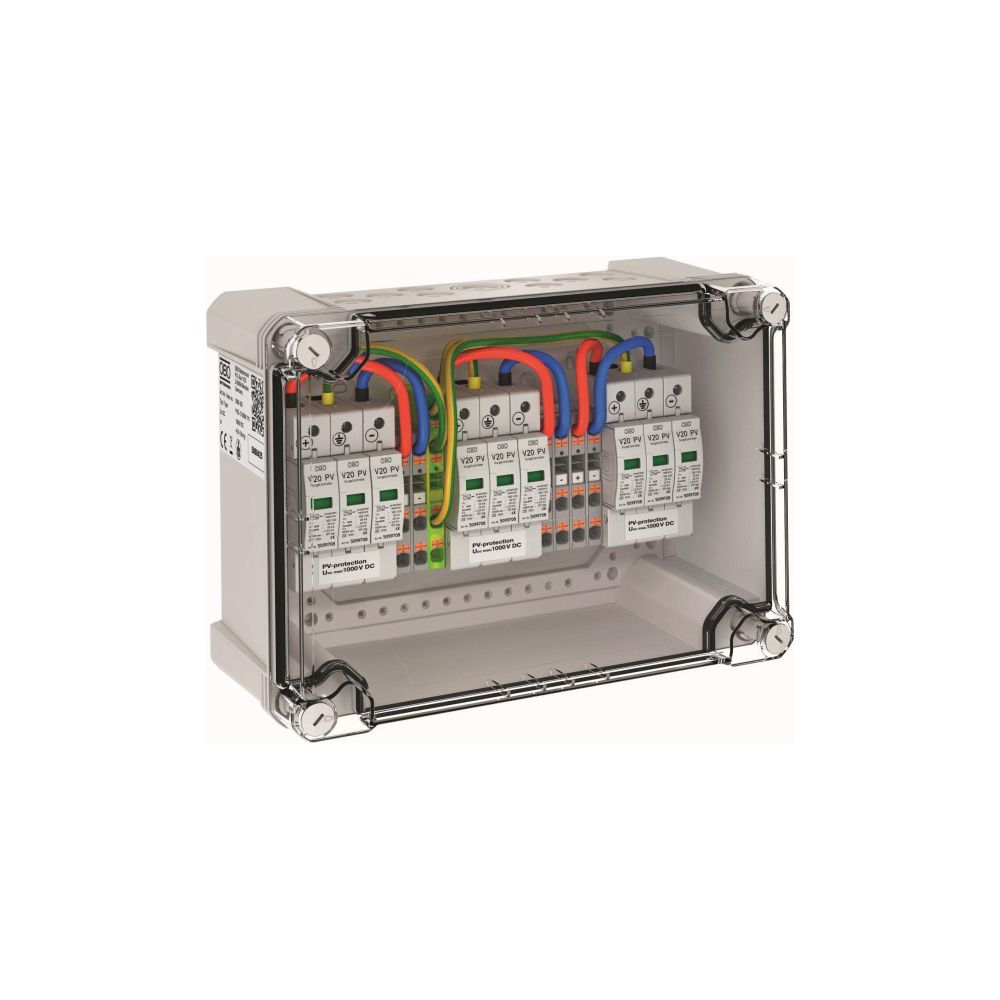

OBO Bettermann Generatoranschlusskasten PVG-C1000K 111, 1000V 3x1 MPP-Tracker, Kunststoff, Grau
Dieser Generatoranschlusskasten von OBO Bettermann dient dem DC-Schutz von Wechselrichtern in Photovoltaikanlagen. Das System ermöglicht den Anschluss von 3 x 1 Strings und ist dank der Schutzart IP67 sowie UV-Resistenz für den Außeneinsatz konzipiert.
Schutzkonzept und Anschluss
Die Einheit ist mit steckbaren Varistor-Ableitern ausgestattet, die in einer fehlerresistenten Y-Schaltung nach VDE 0100-712 konfiguriert sind. Dies ermöglicht einen niedrigen DC-Schutzpegel von 4,0 kV bei einer maximalen Eingangsspannung von 1000 V DC. Die Installation erfolgt über vorinstallierte Steckklemmen, die eine sichere Verbindung für Ströme bis 41 A pro Klemme bieten.
Robuste Bauweise
Das Gehäuse aus widerstandsfähigem Kunststoff weist eine Schlagfestigkeit gemäß IK08 auf. Ein integriertes Druckausgleichselement unterstützt die Langlebigkeit der Komponenten unter wechselnden Witterungsbedingungen. Die Leitungsführung erfolgt über zwölf Verschraubungen, die eine flexible Installation ermöglichen.
Die Kombination aus hochwertigem Gehäuse und der Prüfklasse Typ 2 macht dieses System zu einer zuverlässigen Lösung für den Schutz von PV-Wechselrichtern. Mit einem Einsatztemperaturbereich von -25 bis 60 °C bietet das Gerät eine stabile Performance in anspruchsvollen Umgebungen.
Technische Daten
- Anzahl MPP-Tracker: 3
- Max. Eingangsspannung DC: 1000 V
- Max. Eingangsstrom pro String: 41 A
- Schutzart: IP67
- Schlagfestigkeit: IK08
- Prüfklasse: Typ 2
- Anschlussart: Steckklemme

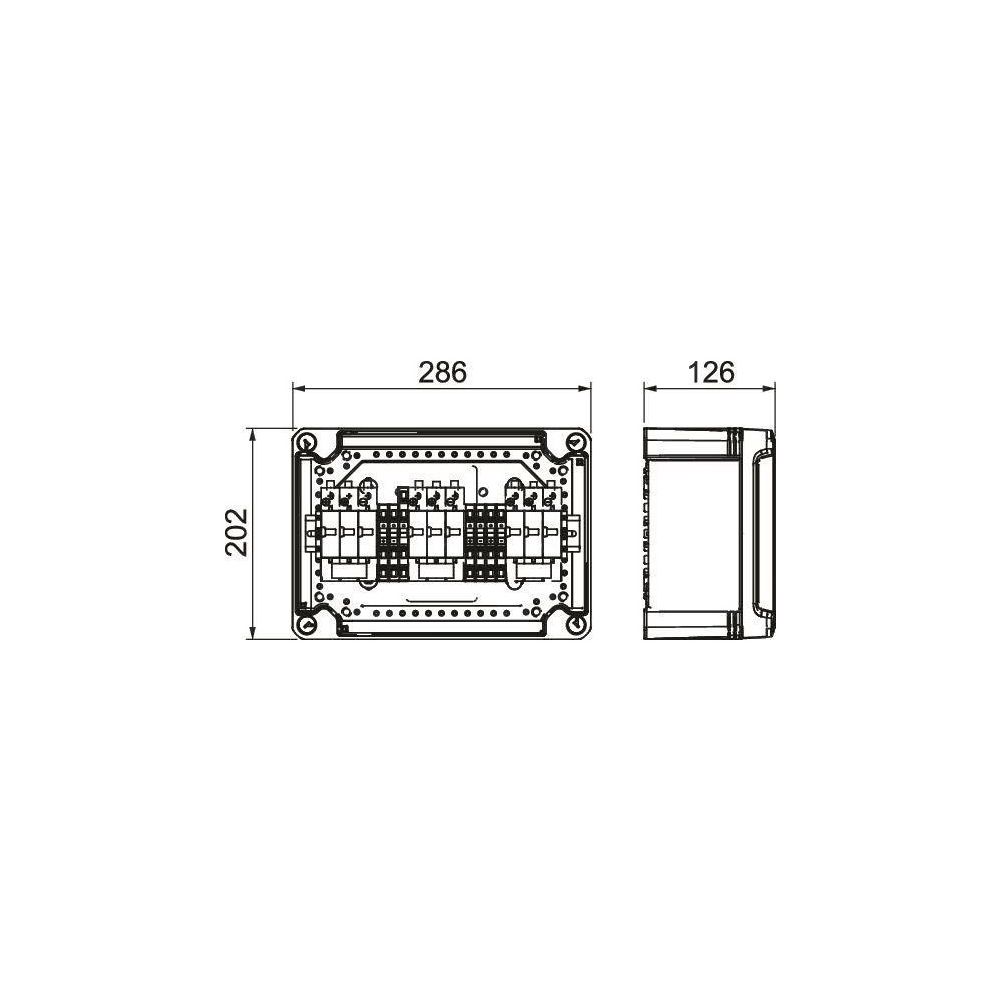

- Breite: 286 mm
- Höhe: 202 mm
- Tiefe: 125 mm
Lieferumfang
- 1x Generatoranschlusskasten
- 1x Kabelverschraubungsset
- 1x Druckausgleichselement
Technische Daten
| Hersteller | OBO Bettermann |
| Anschlussart | Steckklemme |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge pro MPP-Tracker | 1 |
| Anzahl der Leitungseinführungen | 12 |
| Anzahl der unterstützten MPP-Tracker | 3 |
| Art der Einführung | Verschraubung |
| Artikelnummer | OBO-5088425 |
| Breite | 286 |
| EAN-13 | 4012197365127 |
| Einsatztemperatur | -25 - 60 |
| Farbe | grau |
| Gewicht | 5,663 kg |
| Höhe | 202 |
| Max Ausgangsstrom | 41 |
| Max Eingangsspannung DC | 1000 |
| Max Eingangsstrom pro String | 41 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| Monitoring-Funktion | Nein |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK08 |
| Schutzart (IP) | IP67 |
| String-Absicherung | ohne |
| Tiefe | 125 |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 69800996 |
