Beschreibung

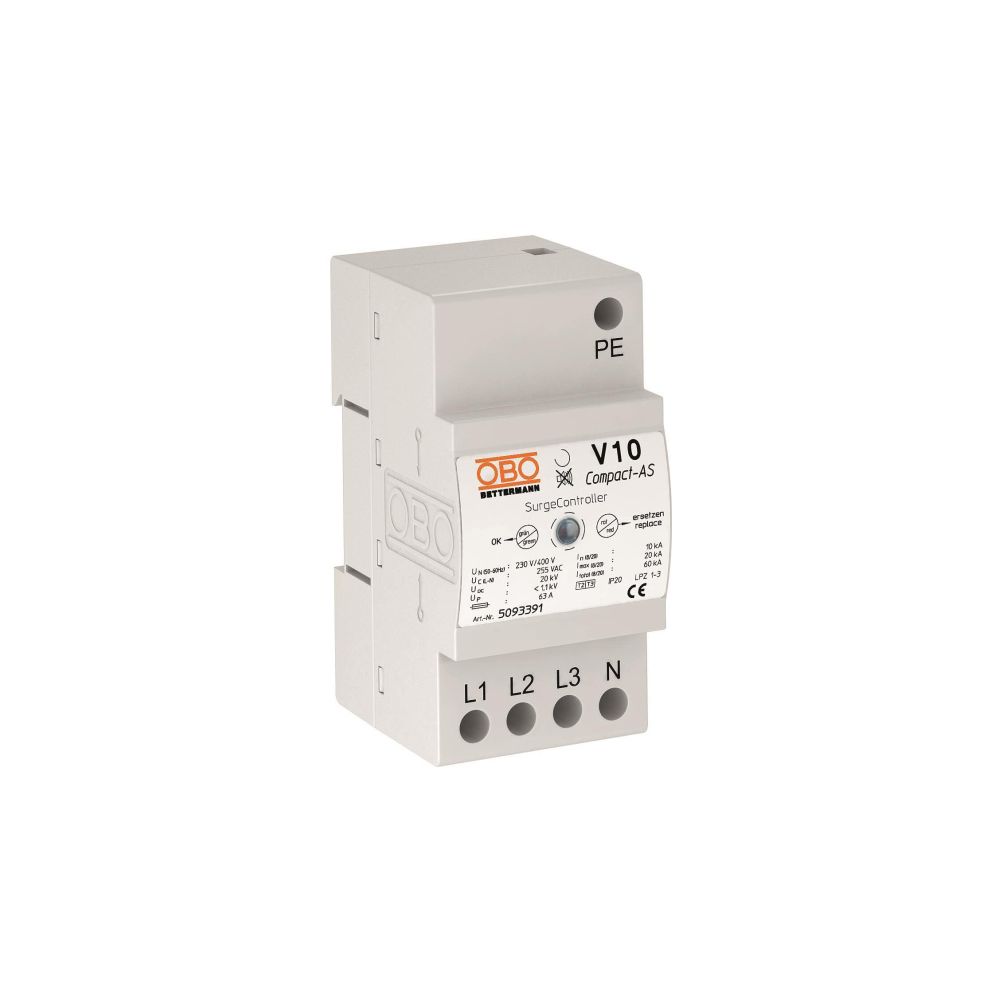

OBO Bettermann Überspannungsableiter V10 Compact V10 COMPACT-AS, 255V 10kA 1,1kV IP20, Hutschiene TH35, 5093391
Dieser Überspannungsableiter der Typen 2 und 3 schützt elektrische Anlagen in Wohngebäuden und Industrieumgebungen vor Spannungsspitzen. Das kompakte Gerät ist für den Einsatz in TN- und TT-Netzsystemen konzipiert und zeichnet sich durch eine hohe Stromleitfähigkeit aus.
Zuverlässiger Schutz für die Stromversorgung
Der Ableiter bietet eine integrierte 3+1 Lösung für Drehstromsysteme. Zur Sicherheit trägt eine thermische und dynamische Abtrennvorrichtung bei, die den Schutzstatus überwacht. Die Montage erfolgt auf einer Hutschiene TH35, wobei das Gerät mit einer Baubreite von 45 mm platzsparend in Verteilungen integriert werden kann. Die Anschlüsse sind für starre Leiterquerschnitte bis 10 mm² ausgelegt.
Funktionsüberwachung und Signalisierung
Der Betriebszustand ist direkt am Gerät ablesbar. Neben einer optischen Funktionsanzeige verfügt diese Ausführung über eine akustische Defektsignalisierung, die bei Bedarf abgeschaltet werden kann.
Technische Daten
- Nennspannung AC: 230 V
- Max. Dauerspannung AC: 255 V
- Nennableitstoßstrom (8/20): 10 kA
- Max. Ableitstoßstrom (8/20): 20 kA
- Schutzpegel: 1,1 kV
- Prüfklasse: Typ 2
- Montageart: Hutschiene TH35
- Schutzart: IP20
- Max. Leiterquerschnitt: 10 mm²
Durch die Kombination aus optischer und akustischer Signalisierung bietet das Gerät eine hohe Betriebssicherheit bei der Überwachung der Schutzfunktion. Mit einer Nennspannung von 230 V und einem Schutzpegel von 1,1 kV eignet sich der Ableiter ideal für die Absicherung von Stromversorgungssystemen. Die kompakte Bauweise und die einfache Montage auf der Hutschiene ermöglichen eine effiziente Installation in bestehenden Verteilungen.
Technische Daten
| Hersteller | OBO Bettermann |
| Artikelnummer | OBO-5093391 |
| Baugröße | sonstige |
| EAN-13 | 4012195299448 |
| Gewicht | 0,187 kg |
| Integrierte Vorsicherung | Nein |
| Max Ableitstoßstrom | 20 kA |
| Max Dauerspannung AC | 255 |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 |
| Mit Fernmeldekontakt | Nein |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom | 10 kA |
| Nennspannung AC | 230 |
| Netzform TN | Ja |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1,1 |
| Signalisierung am Gerät | akustisch und optisch |
| WEEE-Nr. | 69800996 |
