Beschreibung

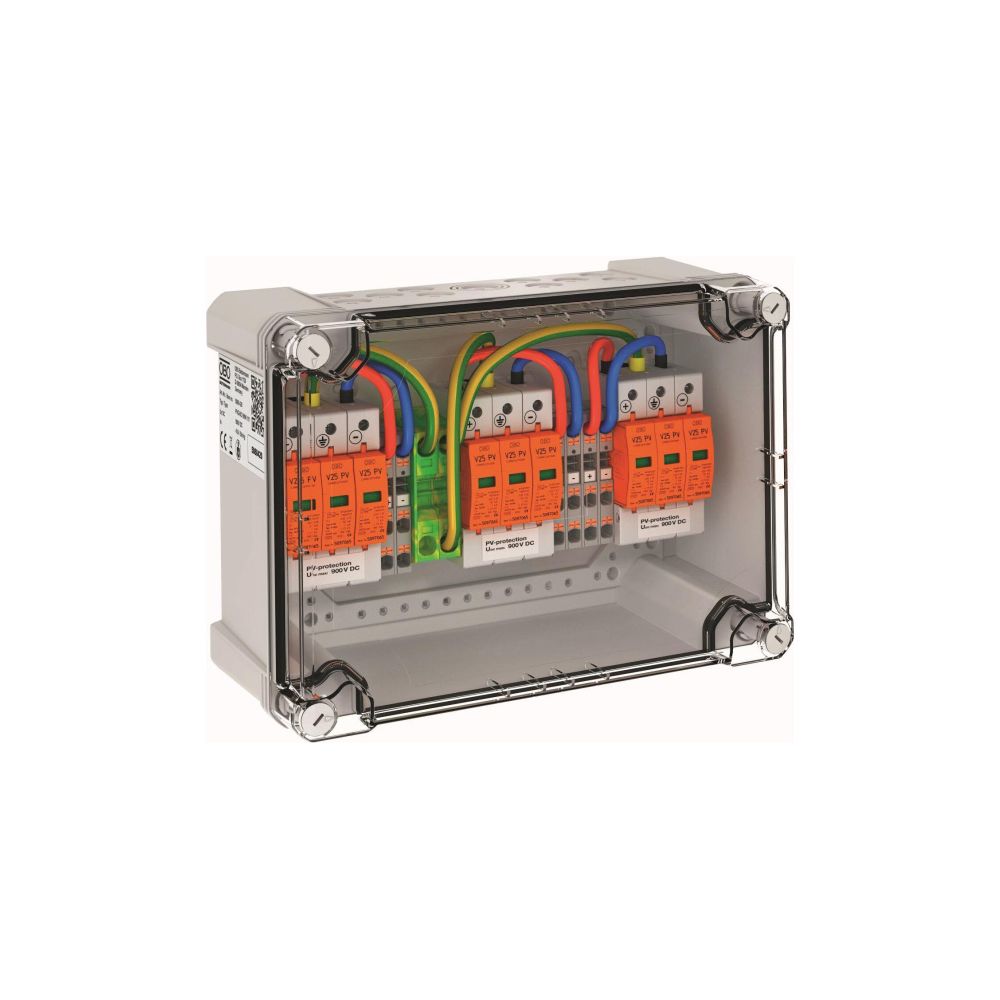

OBO Bettermann Generatoranschlusskasten PVG-BC 900K 111, 900V, 3x1 String, IP67, Kunststoff, Grau
Dieser Generatoranschlusskasten dient dem DC-seitigen Schutz von Wechselrichtern in Photovoltaikanlagen. Das System ist für den Anschluss von drei Strings mit jeweils einem Eingang und Ausgang ausgelegt und bietet eine Absicherung durch integrierte, steckbare Varistor-Ableiter der Prüfklassen Typ 1 und Typ 2.
Robuste Konstruktion für den Außeneinsatz
Das Gehäuse besteht aus UV-beständigem Polycarbonat und erfüllt die Anforderungen der Schutzart IP67 sowie der Schlagfestigkeit IK08. Dies ermöglicht den Betrieb unter anspruchsvollen Umgebungsbedingungen. Die Installation erfolgt über zwölf Leitungseinführungen mit Verschraubungen, wobei ein Druckausgleichselement zur Unterstützung bei wechselnden Witterungseinflüssen beiliegt.
Effiziente Anschlusstechnik
Im Inneren sind drei Schutzgeräte mit jeweils zwei Push-In-Klemmstellen vorinstalliert, die eine einfache Verdrahtung ermöglichen. Die Anschlüsse sind für Leiterquerschnitte bis 6 mm ausgelegt und unterstützen einen maximalen Strom von 41 A pro Klemme. Die fehlerresistente Y-Schaltung nach VDE 0100-712 sorgt für einen niedrigen DC-Schutzpegel von 3,0 kV bei einer maximalen Eingangsspannung von 900 V.
Technische Daten
- Anzahl MPP-Tracker: 3
- Max. Eingangsspannung DC: 900 V
- Max. Eingangsstrom pro String: 41 A
- Max. Ausgangsstrom: 41 A
- Schutzart: IP67
- Schlagfestigkeit: IK08
- Prüfklasse: Typ 1 und Typ 2
- Anschlussart: Steckklemme

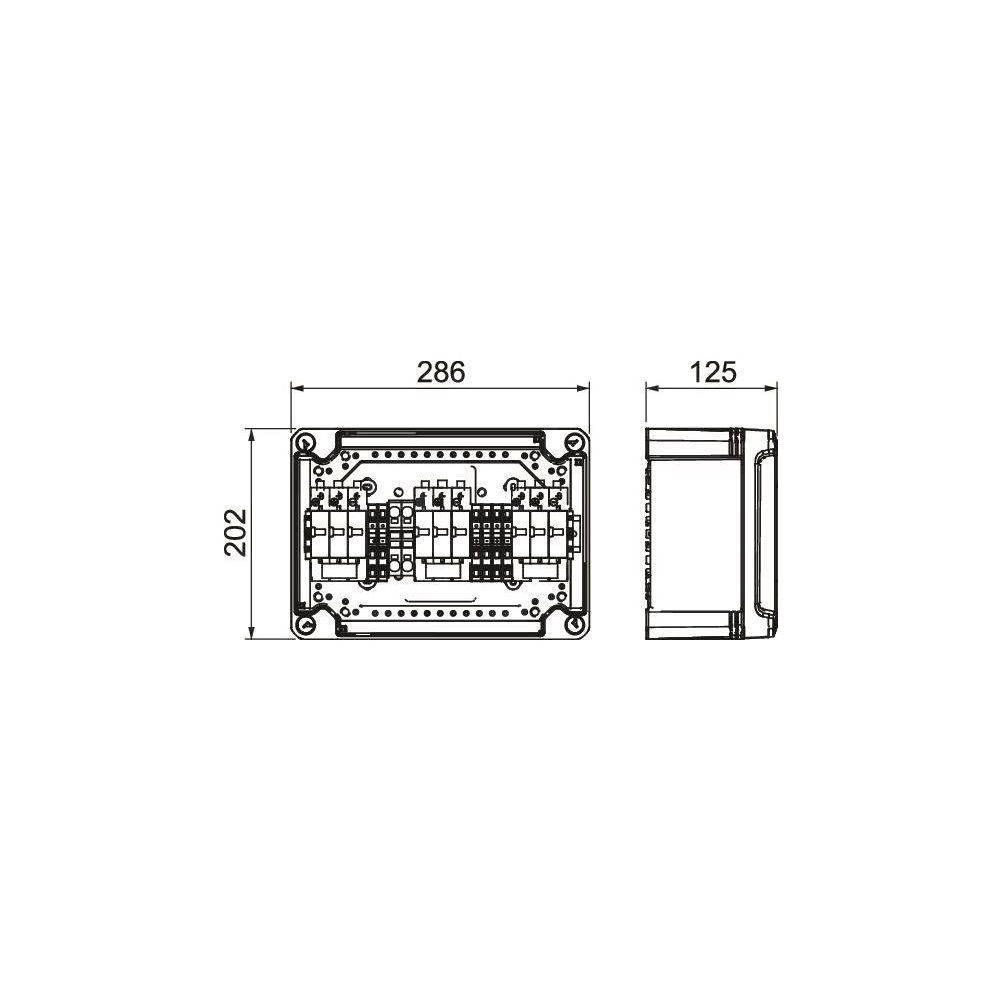

- Breite: 286 mm
- Höhe: 202 mm
- Tiefe: 125 mm
Durch die Kombination aus widerstandsfähigem Gehäuse und leistungsfähiger Schutztechnik bietet diese Stringbox eine langlebige Lösung für den Schutz von Photovoltaik-Wechselrichtern. Mit einer maximalen Eingangsspannung von 900 V und einer Strombelastbarkeit von 41 A pro Klemme ist das System für den professionellen Einsatz konzipiert. Die robuste Bauweise nach IP67 und IK08 gewährleistet eine hohe Betriebssicherheit im Außenbereich.
Technische Daten
| Hersteller | OBO Bettermann |
| Anschlussart | Steckklemme |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge pro MPP-Tracker | 1 |
| Anzahl der Leitungseinführungen | 12 |
| Anzahl der unterstützten MPP-Tracker | 3 |
| Art der Einführung | Verschraubung |
| Artikelnummer | OBO-5088420 |
| Breite | 286 |
| EAN-13 | 4012197365103 |
| Einsatztemperatur | -25 - 60 |
| Farbe | grau |
| Gewicht | 5,843 kg |
| Höhe | 202 |
| Max Ausgangsstrom | 41 |
| Max Eingangsspannung DC | 900 |
| Max Eingangsstrom pro String | 41 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| Monitoring-Funktion | Nein |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK08 |
| Schutzart (IP) | IP67 |
| String-Absicherung | ohne |
| Tiefe | 125 |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 69800996 |
