Beschreibung

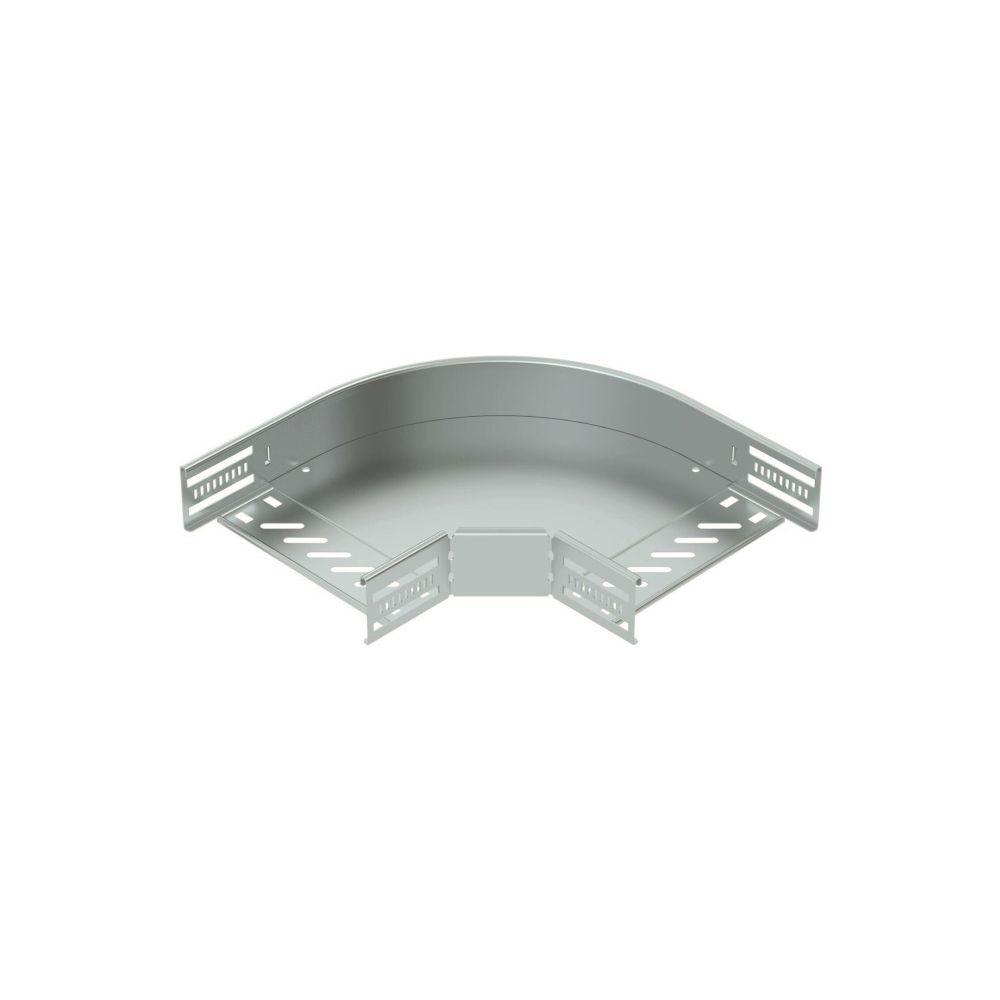

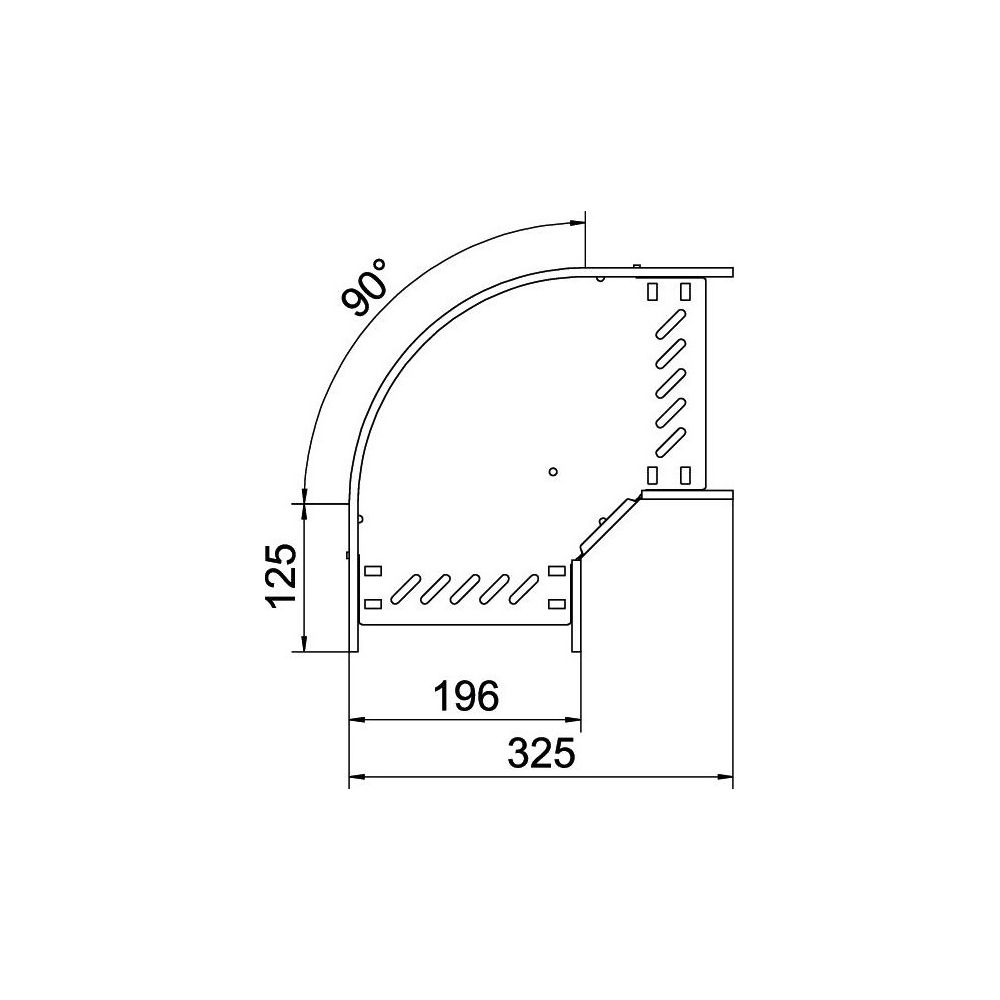

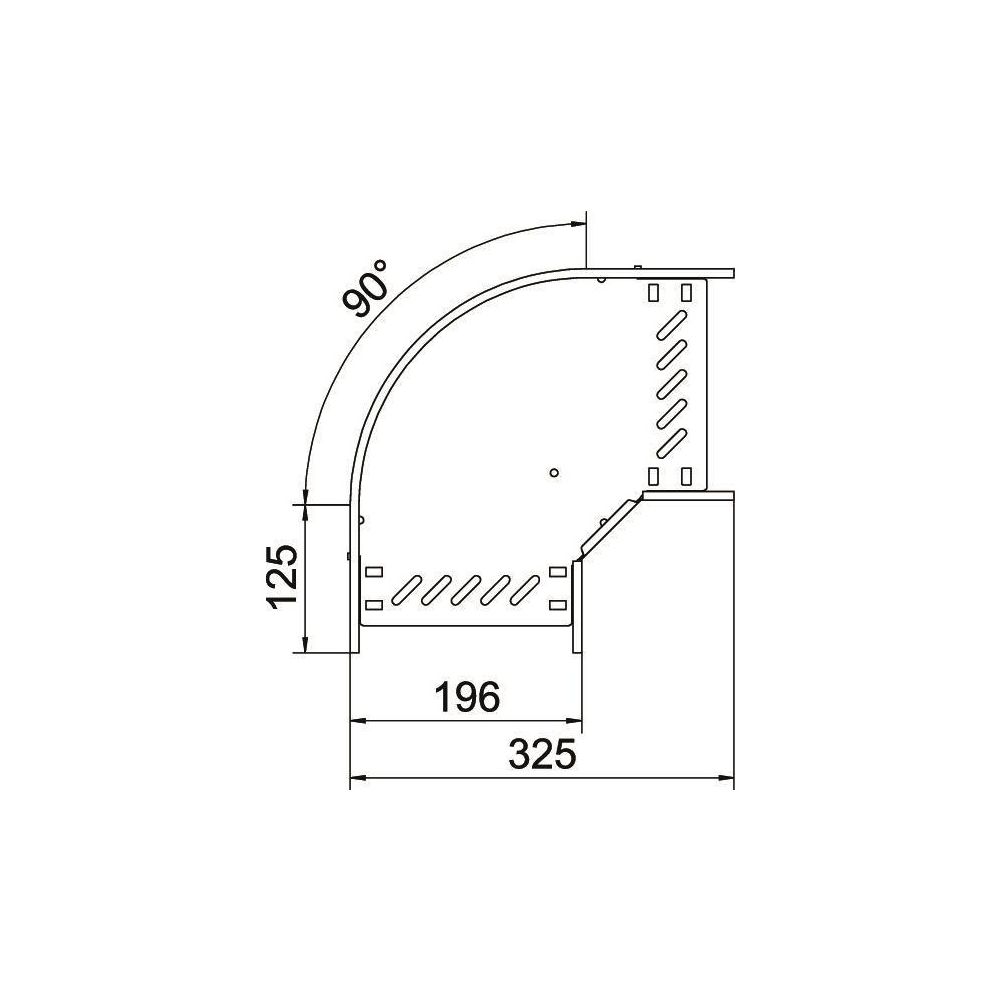

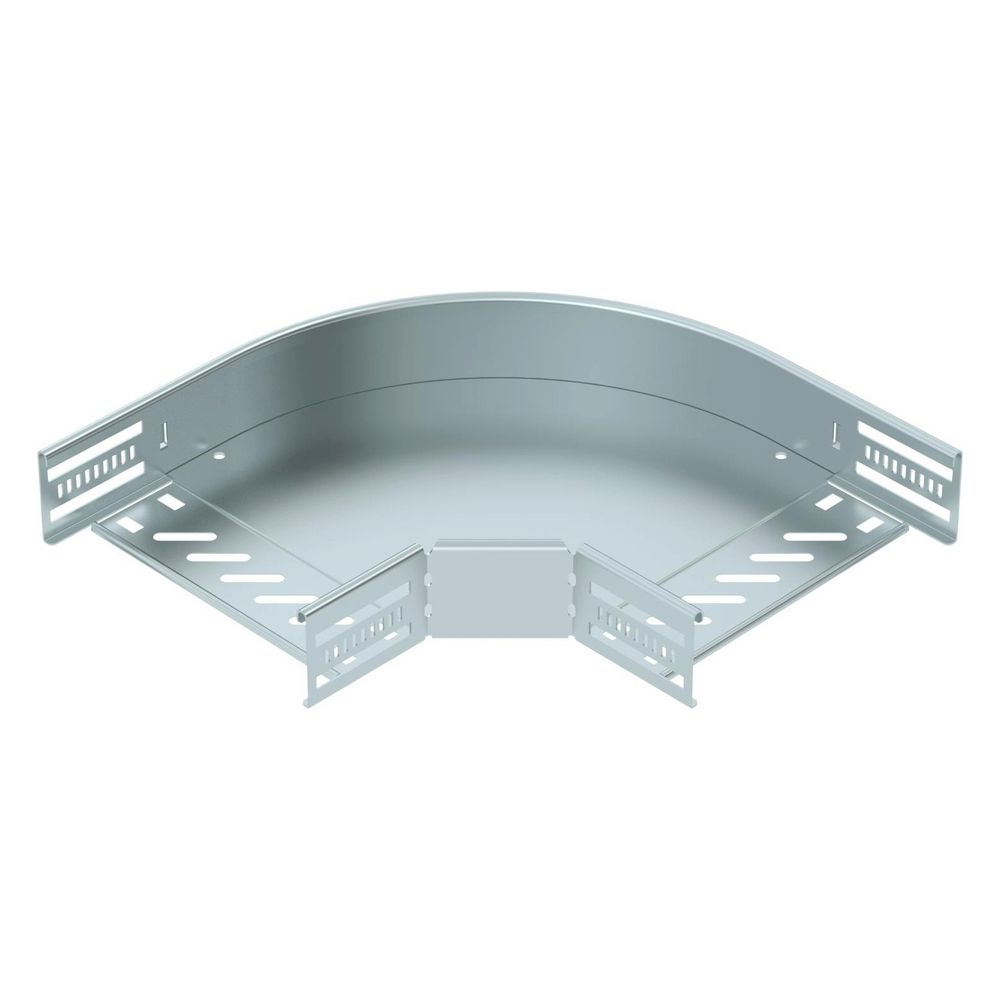

OBO Bettermann Bogen 90 Grad RB 90 620 FS, 60x200mm, Stahl, Zink
Dieser 90°-Bogen ermöglicht eine präzise horizontale Richtungsänderung bei Kabelrinnensystemen mit einer Seitenhöhe von 60 mm und einer Breite von 200 mm. Das aus bandverzinktem Stahl gefertigte Formteil ist für den Innenbereich konzipiert und unterstützt sowohl schraubenlose Verbindungen als auch klassische Schraubmontagen. Dank des integrierten Verbinders lässt sich das Bauteil effizient in bestehende Installationen einfügen.
Montage und Anwendung
Der starre, glatte Bogen verfügt über eine Seiten- sowie Bodenlochung für flexible Befestigungsmöglichkeiten. Die Montage kann wahlweise über Doppelklemmen oder mittels Flachrundschrauben und Kombimuttern erfolgen. Das System ist für den Funktionserhalt geeignet und hält Umgebungstemperaturen von -20 °C bis 120 °C stand.
Technische Daten
- Winkel: 90 °
- Kabelrinnenhöhe: 60 mm
- Kabelrinnenbreite: 200 mm
- Innenradius: 50 mm
- Materialstärke: 0,8 mm
- Werkstoff: Stahl
- Oberflächenschutz: bandverzinkt
- Einsatztemperatur: -20 - 120 °C
Dieses Formteil bietet eine zuverlässige Lösung für die professionelle Kabelführung bei horizontalen Richtungswechseln. Durch die robuste Ausführung aus bandverzinktem Stahl und die Kompatibilität mit verschiedenen Verbindungstechniken stellt das Bauteil eine effiziente Komponente für Kabelrinnensysteme mit 60 mm Seitenhöhe dar. Die integrierte Verbinderlösung vereinfacht die Installation und unterstützt den Funktionserhalt in anspruchsvollen Umgebungen.
Technische Daten
| Hersteller | OBO Bettermann |
| Artikelnummer | OBO-6036564 |
| Ausführung | integrierter Verbinder |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Brillenflansch | Stahl |
| EAN-13 | 4012197343163 |
| Einsatztemperatur | -20 - 120 |
| Farbe | Zink |
| Für schraubenlose Verbindung | Ja |
| Für Verbindung mit Schrauben | Ja |
| Geeignet für Funktionserhalt | Ja |
| Geeignet für Kabelrinnenbreite | 200 |
| Geeignet für Kabelrinnenhöhe | 60 |
| Gewicht | 0,891 kg |
| Innenradius | 50 |
| Kabelrinnenbreite | 200 |
| Kabelrinnenhöhe | 60 |
| Materialstärke | 0,8 |
| Mit Oberteil | Nein |
| Montagelochung im Boden | Ja |
| NATO-Lochbild | Nein |
| Oberflächenschutz | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | Nein |
| Seitenlochung | Ja |
| Werkstoff | Stahl |
| Winkel | 90 |
| WEEE-Nr. | 69800996 |
