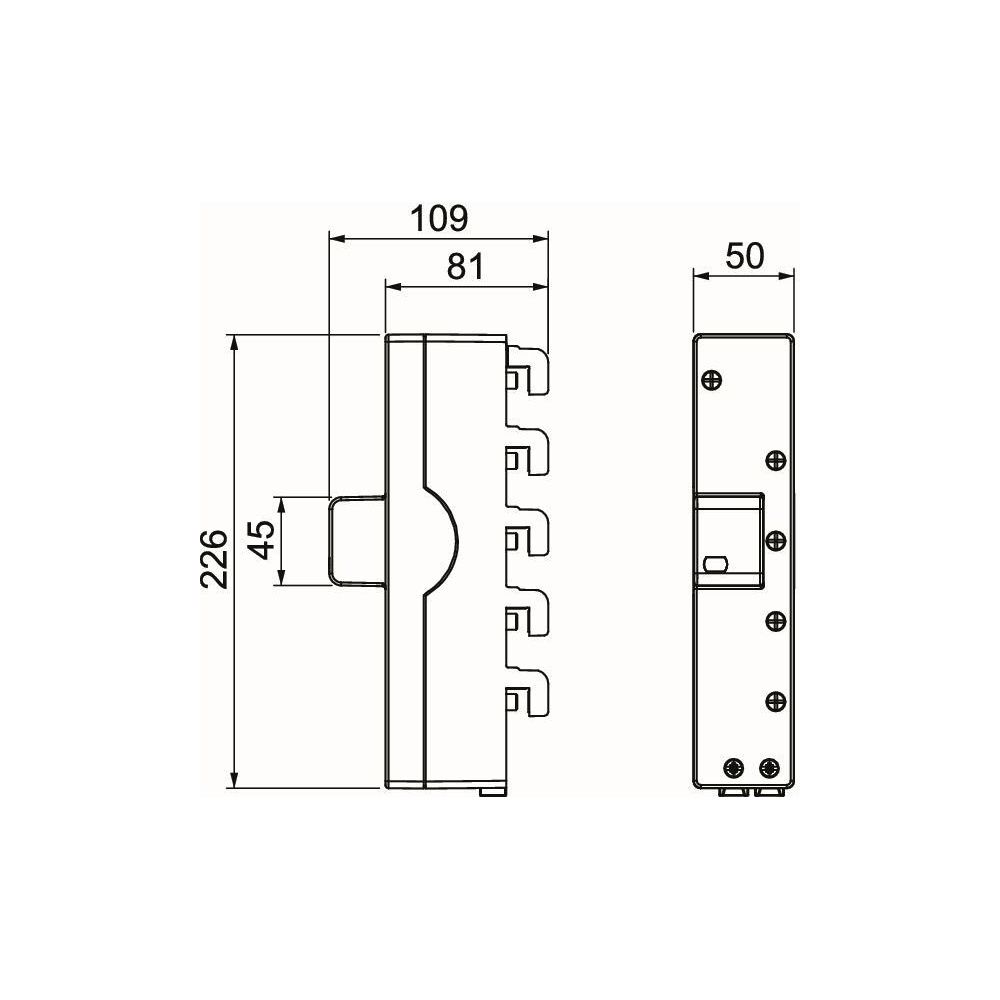

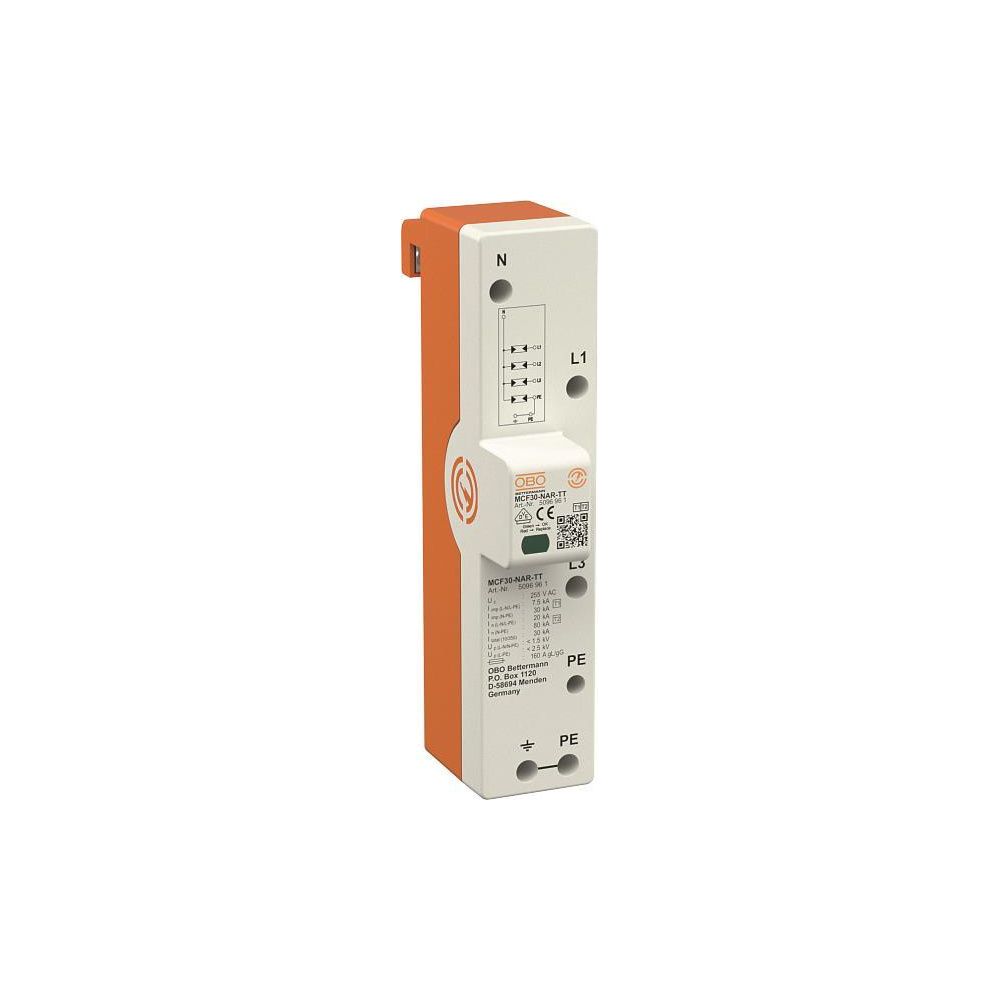

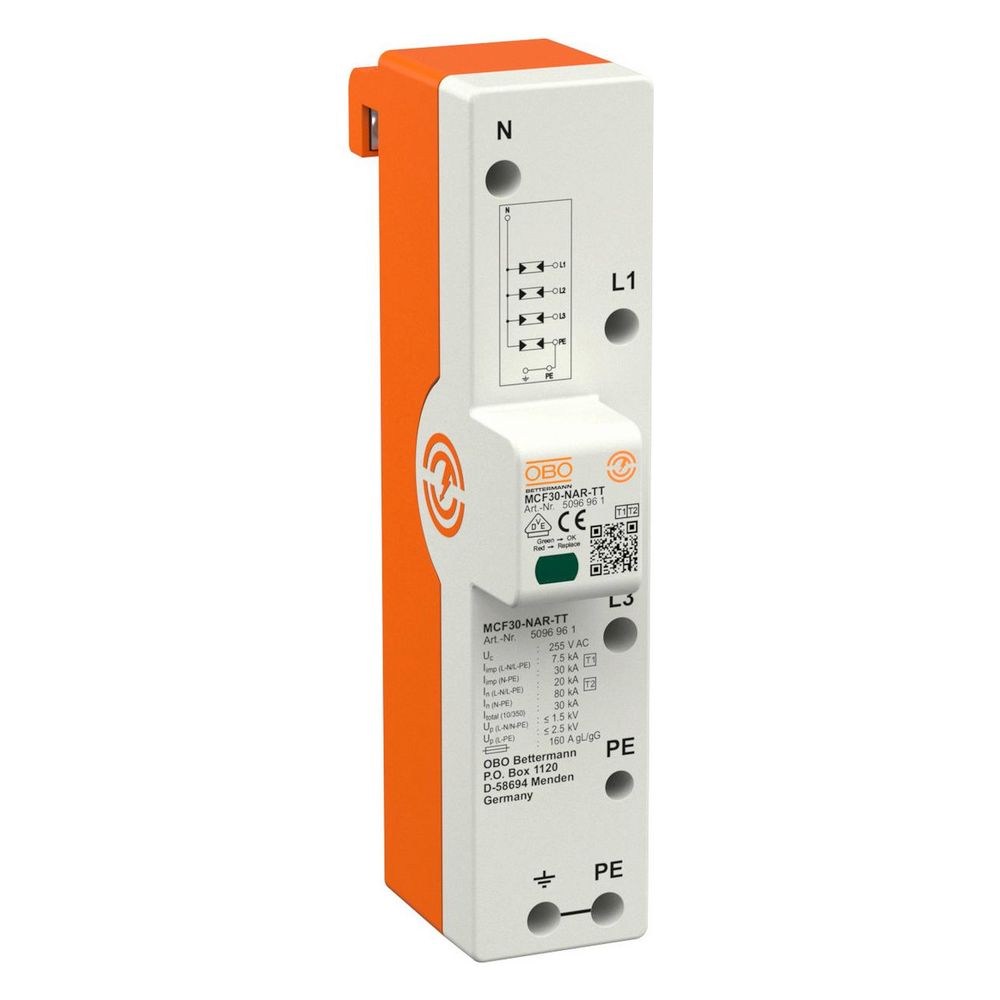

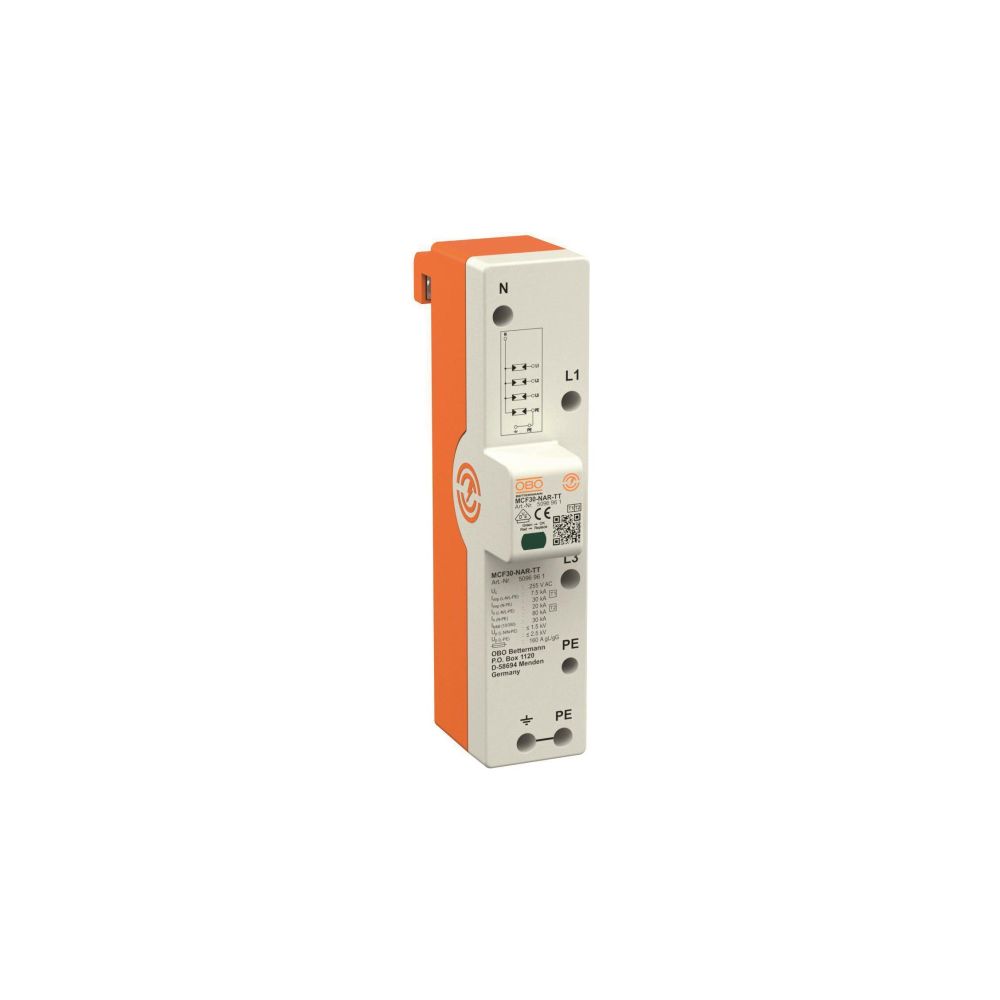

OBO Bettermann Kombiableiter MCF30-NAR-TT, 255V, 20kA, 1,5kV, Sammelschiene, 5096961
Der dreipolige Kombiableiter LightningControllerRail dient als Überspannungsschutz vom Typ 1 und 2 für den Vorzählerbereich. Er ist für den Einsatz in TN-S- und TT-Systemen konzipiert und ermöglicht einen Blitzschutzpotentialausgleich in Gebäuden mit Freileitungseinspeisung. Die Montage erfolgt direkt auf Sammelschienen.
Schutzfunktion und Anwendung
Das Gerät schützt angeschlossene Endgeräte durch einen Schutzpegel von 1,5 kV. Es erfüllt die Anforderungen der VDE 0100-534 sowie der VDE-AR-N 4100 und ist für den Einsatz im Hauptstromversorgungssystem vor dem Zähler optimiert. Der Status des Ableiters lässt sich über eine optische Signalisierung direkt am Gerät ablesen.
Technische Daten
- Nennspannung AC: 230 V
- Max. Dauerspannung AC: 255 V
- Schutzpegel: 1,5 kV
- Blitzstoßstrom (10/350 µs): 7,5 kA
- Nennableitstoßstrom (8/20 µs): 20 kA
- Montageart: Sammelschiene
- Schutzart: IP20
- Max. Leiterquerschnitt: 35 mm²
Durch die Kombination aus Typ 1 und Typ 2 Schutz bietet dieses System Sicherheit für die elektrische Infrastruktur. Mit einer maximalen Dauerspannung von 255 V und einem Schutzpegel von 1,5 kV stellt der Ableiter eine robuste Lösung für den Blitzschutzpotentialausgleich dar, die speziell für die Anforderungen im Vorzählerbereich entwickelt wurde.
Technische Daten
| Hersteller | OBO Bettermann |
| Artikelnummer | OBO-5096961 |
| Baugröße | sonstige |
| Blitzstoßstrom (10/350 µs) | 7,5 |
| EAN-13 | 4012196585564 |
| Folgestromlöschfähigkeit | 0,1 |
| Gewicht | 1,249 kg |
| Höchste Dauerspannung AC | 255 |
| Max Dauerspannung AC | 255 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 35 |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
| Mit Fernmeldekontakt | Nein |
| Montageart | Sammelschiene |
| Nennableitstoßstrom | 20 kA |
| Nennspannung AC | 230 |
| Netzform TN | Ja |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1,5 |
| Schutzpegel L-N | 1,5 |
| Schutzpegel N-PE | 1,5 |
| Signalisierung am Gerät | optisch |
| WEEE-Nr. | 69800996 |
