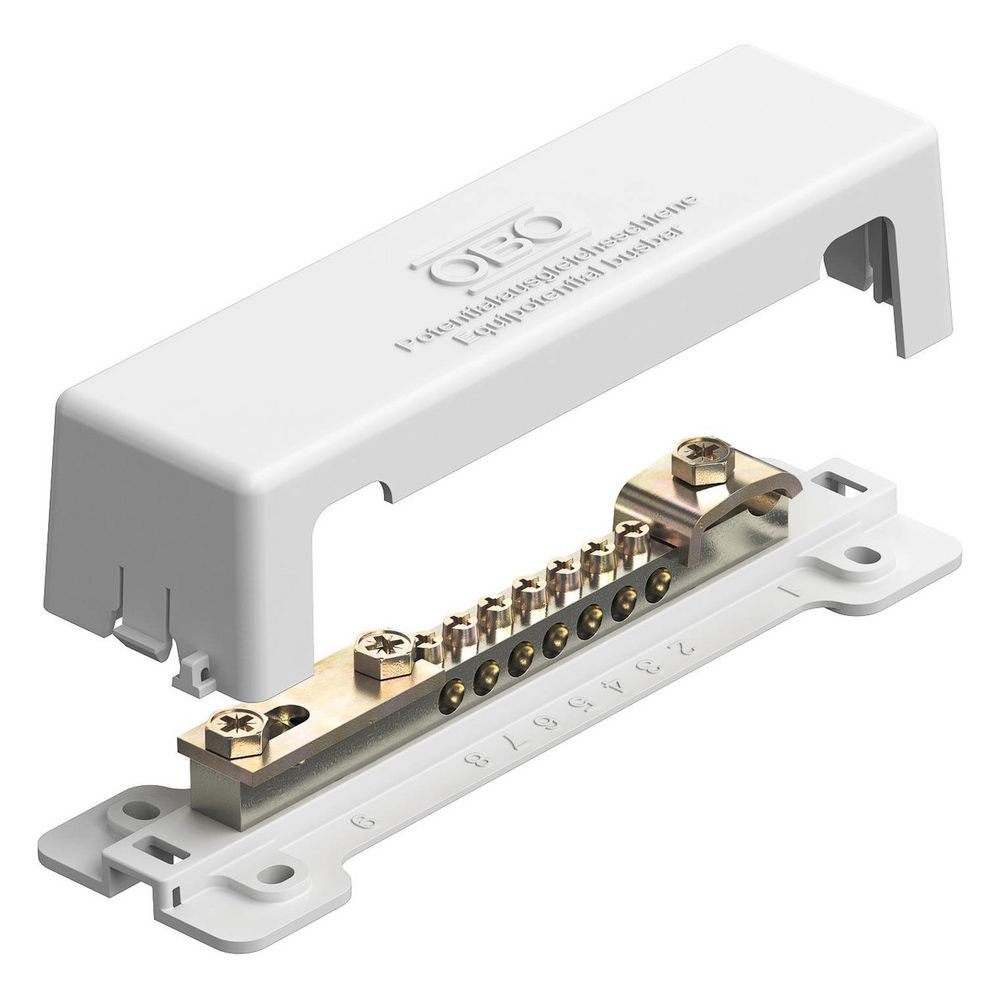

OBO Bettermann Potentialausgleichsschiene 1809 NR Aufbau fix, 188x52x44,5mm, Messing/Stahl, Weiß
Diese Potentialausgleichsschiene ermöglicht die normgerechte Installation des Potentialausgleichs gemäß DIN VDE 0100-410/-540 sowie des Blitzschutzpotentialausgleichs nach DIN VDE 0185-305. Die Komponente ist für die Aufputzmontage konzipiert und zeichnet sich durch eine hohe Blitzstromtragfähigkeit von 100 kA aus.
Robuste Konstruktion und Materialwahl
Die Schiene verfügt über eine Kontaktleiste aus vernickeltem Messing, die eine zuverlässige Leitfähigkeit sicherstellt. Die Klemmen bestehen aus galvanisch verzinktem Stahl. Zum Schutz der Anschlüsse ist eine Abdeckhaube aus Celluloseacetat enthalten, die bei Bedarf plombiert oder beschriftet werden kann. Die Bauform ist als fixe Aufbauvariante ausgeführt und mit einem Isolator ausgestattet.
Vielseitige Anschlussmöglichkeiten
Das Bauteil bietet eine flexible Konfiguration für unterschiedliche Leiterquerschnitte. Es stehen sieben Anschlüsse für ein- oder mehrdrähtige Leitungen bis 25 mm² beziehungsweise feindrähtige Leitungen bis 16 mm² zur Verfügung. Zusätzlich ist ein Anschluss für einen Rundleiter von 8 bis 10 mm sowie ein Anschluss für einen Flachleiter bis 30 mm vorhanden.
Durch die Kombination aus hochwertigen Materialien wie Messing und verzinktem Stahl sowie der hohen Blitzstromtragfähigkeit von 100 kA bietet diese Schiene eine sichere Basis für den Potentialausgleich. Mit ihren kompakten Abmessungen von 188 mm Länge, 52 mm Breite und 44,5 mm Höhe lässt sie sich effizient in Anlagen integrieren und durch die plombierbare Abdeckhaube vor unbefugten Zugriffen schützen.
Technische Daten
- Länge: 188 mm
- Breite: 52 mm
- Höhe: 44,5 mm
- Blitzstromtragfähigkeit: 100 kA (10/350)
- Werkstoff Kontaktschiene: Messing, vernickelt
- Werkstoff Klemme: Stahl, galvanisch verzinkt
- Anschlüsse Leitung bis 25 mm²: 7
- Anschlüsse Rundleiter 8-10 mm: 1
- Anschlüsse Flachleiter bis 30 mm: 1
Technische Daten
| Hersteller | OBO Bettermann |
| Anzahl der Anschlüsse Flachleiter bis 30 mm | 1 |
| Anzahl der Anschlüsse Flachleiter bis 40 mm | 0 |
| Anzahl der Anschlüsse Leitung bis 16 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 25 mm² starr | 7 |
| Anzahl der Anschlüsse Leitung bis 6 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 95 mm² starr | 0 |
| Anzahl der Anschlüsse Rundleiter 10 mm | 0 |
| Anzahl der Anschlüsse Rundleiter 8 mm | 0 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm | 1 |
| Anzahl der Anschlüsse Rundleiter gesamt | 1 |
| Artikelnummer | OBO-5015075 |
| Ausführung | mit Abdeckhaube |
| Bauform | Aufbau fix |
| Breite | 52 |
| EAN-13 | 4012195931669 |
| Gewicht | 0,1 kg |
| Höhe | 44,5 |
| Isolator | Ja |
| Länge | 188 |
| Oberfläche der Klemme | galvanisch/elektrolytisch verzinkt |
| Oberfläche der Kontaktschiene | vernickelt |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Messing |
| WEEE-Nr. | 69800996 |
