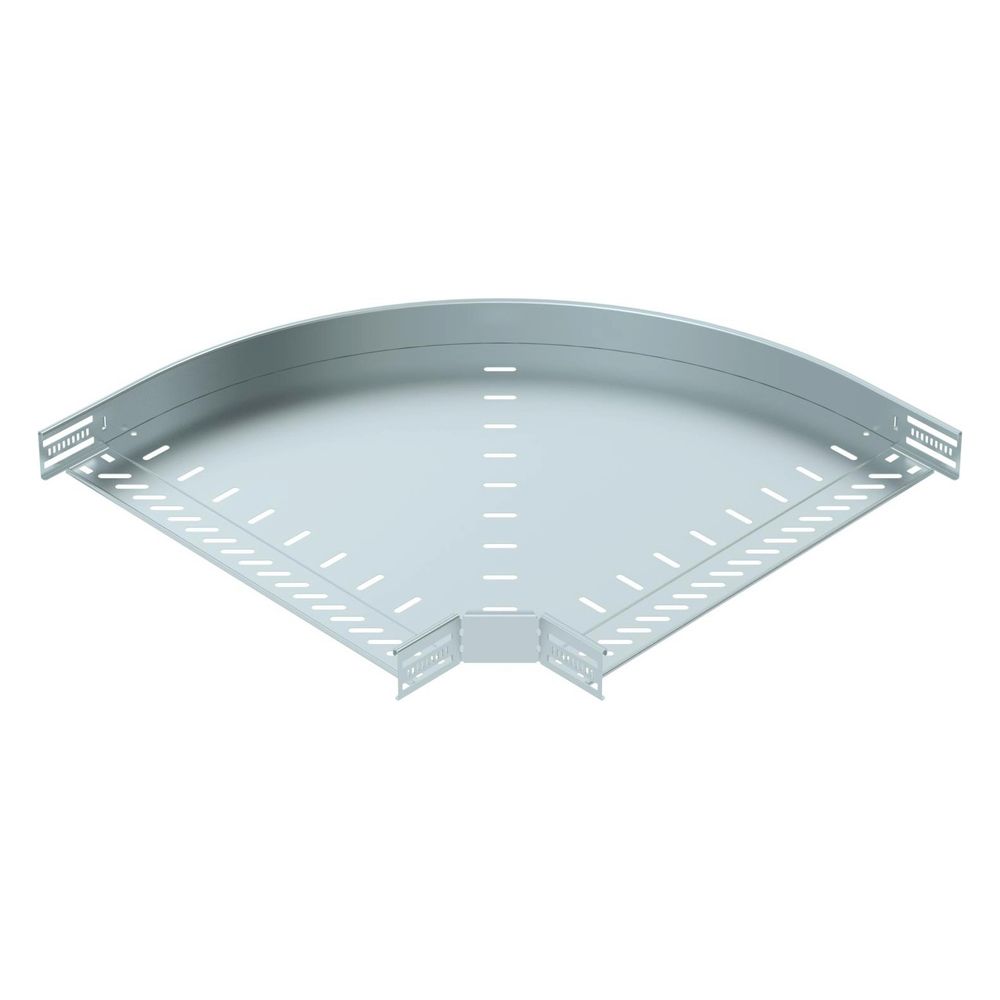

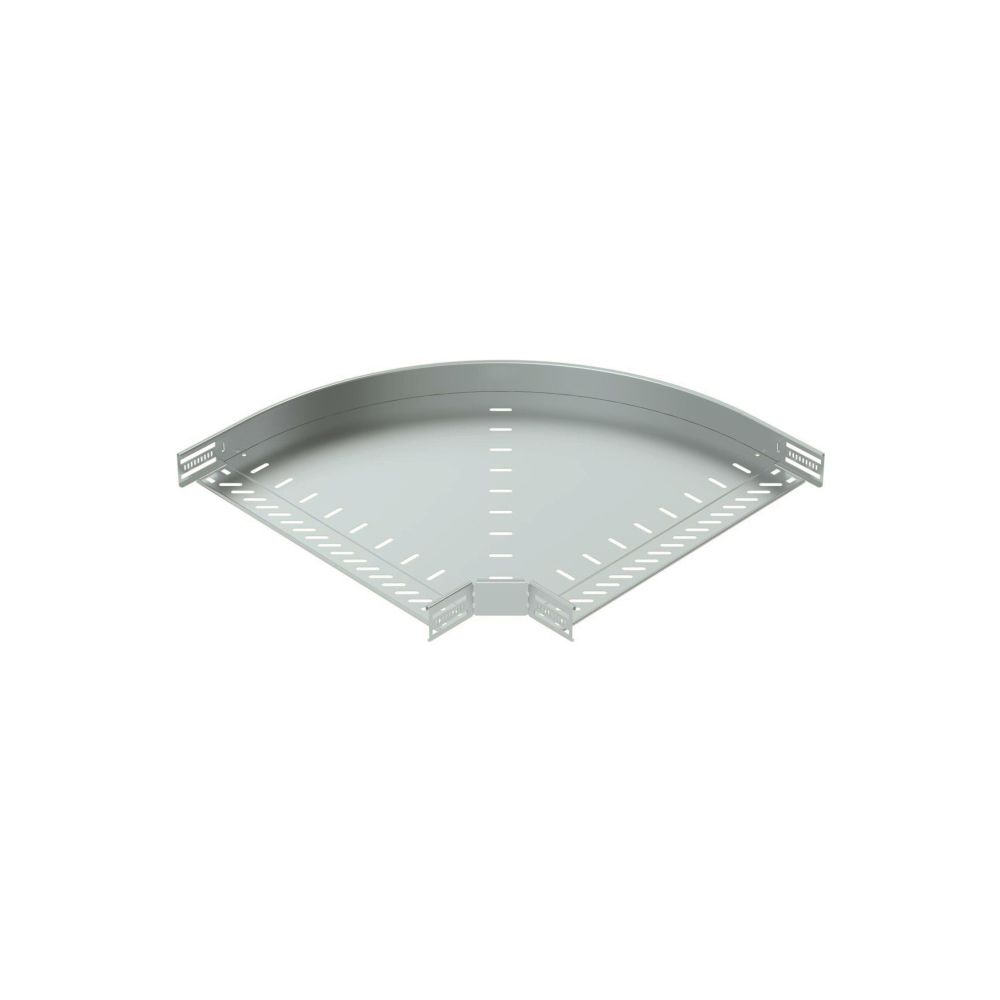

OBO Bettermann Bogen 90 Grad RB 90 650 FS, 60x500mm, Stahl, Zink

Dieser 90°-Bogen von OBO Bettermann ermöglicht eine präzise horizontale Richtungsänderung bei Kabelrinnensystemen mit einer Seitenhöhe von 60 mm und einer Breite von 500 mm. Das starre Formteil aus bandverzinktem Stahl ist für den Einsatz im Innenbereich konzipiert und unterstützt eine effiziente Leitungsführung.

Montage und Anwendung

Das Bauteil verfügt über einen integrierten Verbinder, der eine einfache Installation ermöglicht. Die Verbindung mit der Kabelrinne kann wahlweise schraubenlos mittels Doppelklemmen oder klassisch durch eine Schraubverbindung mit Flachrundschrauben und Kombimuttern erfolgen. Dank der vorhandenen Seiten- und Bodenlochung ist eine sichere Fixierung möglich. Das Formteil ist für einen Temperaturbereich von -20 °C bis 120 °C ausgelegt.

Die Konstruktion aus 1 mm starkem Stahl sorgt für eine stabile Leitungsführung. Durch die glatte Bogenausführung und den Innenradius von 50 mm wird eine materialschonende Kabelführung unterstützt. Das System ist für Standardanwendungen optimiert und bietet eine Lösung für professionelle Elektroinstallationen im Innenbereich.

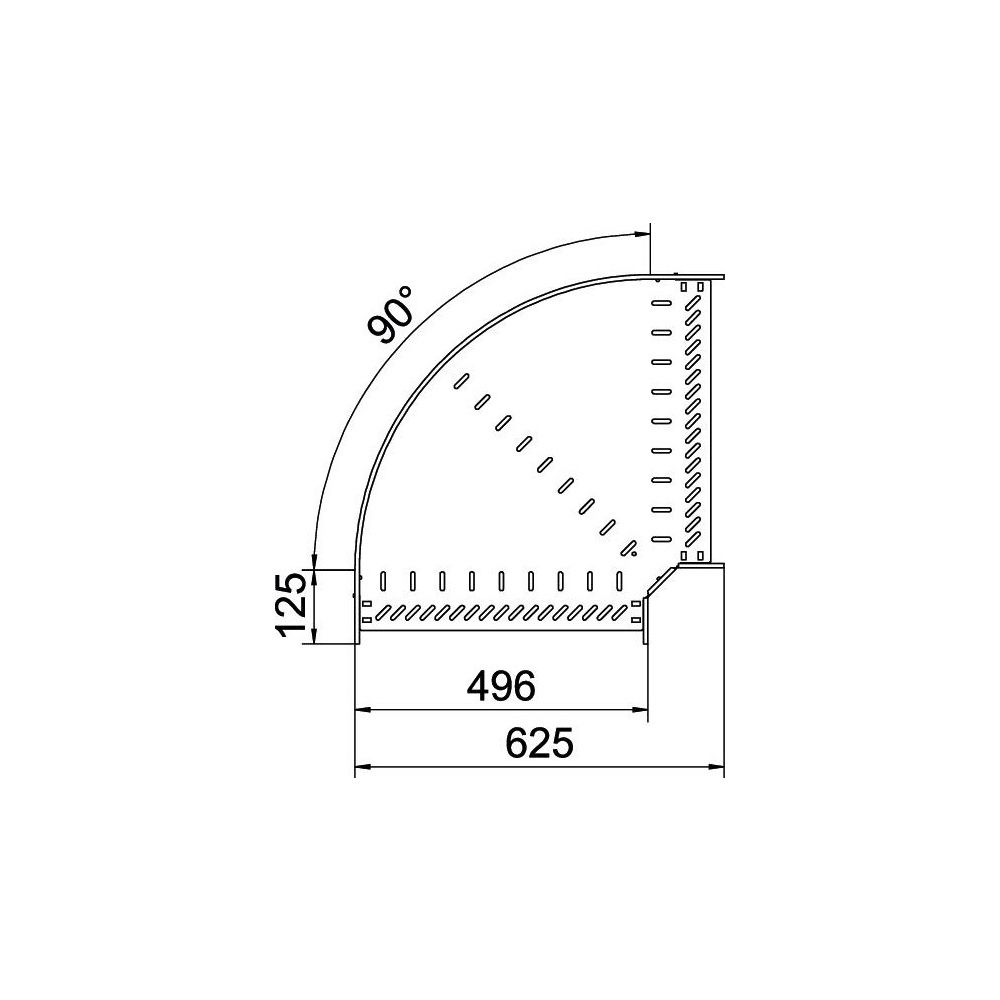

Technische Daten

• Winkel: 90 °
• Kabelrinnenhöhe: 60 mm
• Kabelrinnenbreite: 500 mm
• Innenradius: 50 mm
• Materialstärke: 1 mm
• Werkstoff: Stahl
• Oberflächenschutz: bandverzinkt
• Einsatztemperatur: -20 - 120 °C
• Richtungsänderung: horizontal
• Bauform: Bogen starr

Der 90°-Bogen bietet eine zuverlässige Lösung für horizontale Abzweigungen in Kabelrinnensystemen. Mit einer Seitenhöhe von 60 mm, einer Breite von 500 mm und einem Innenradius von 50 mm ist das starre Formteil aus bandverzinktem Stahl präzise auf die Anforderungen professioneller Elektroinstallationen abgestimmt. Die flexible Montageoption sowie der weite Temperaturbereich von -20 °C bis 120 °C machen das Bauteil zu einer robusten Komponente für den Innenbereich.
