Beschreibung

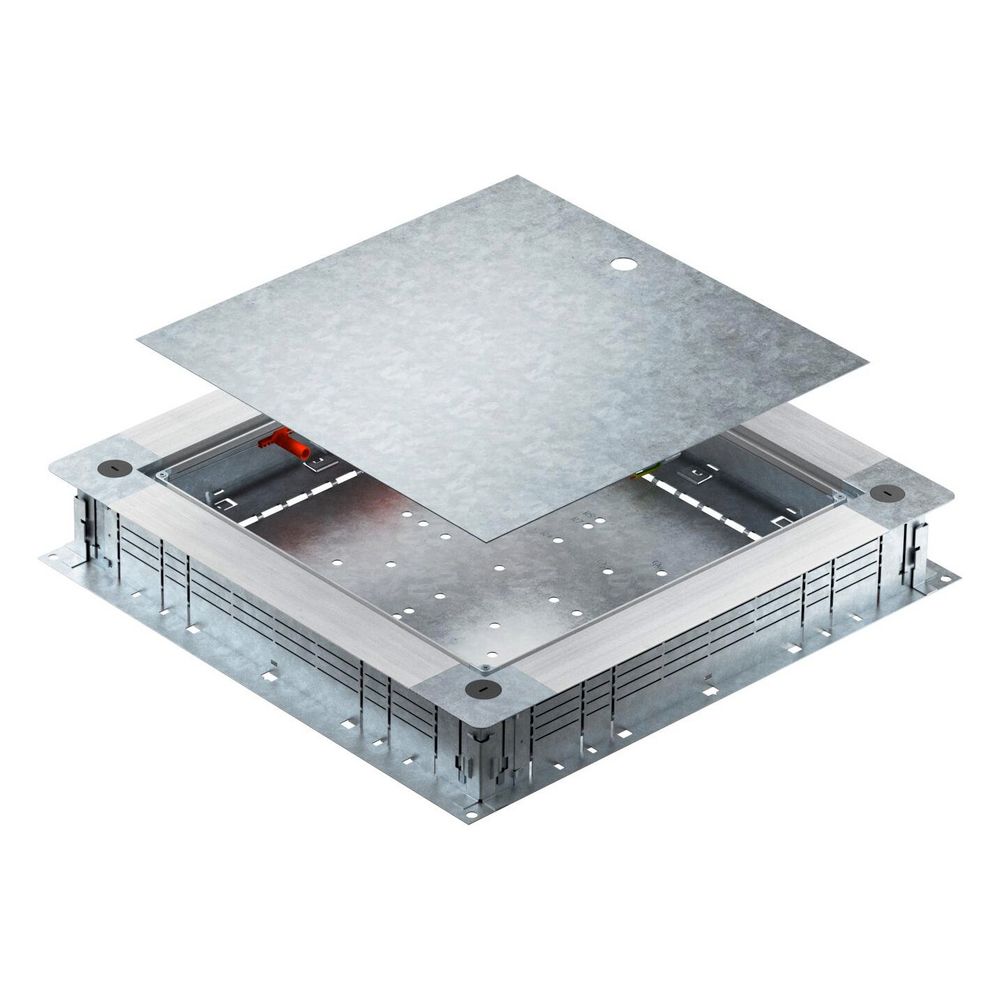

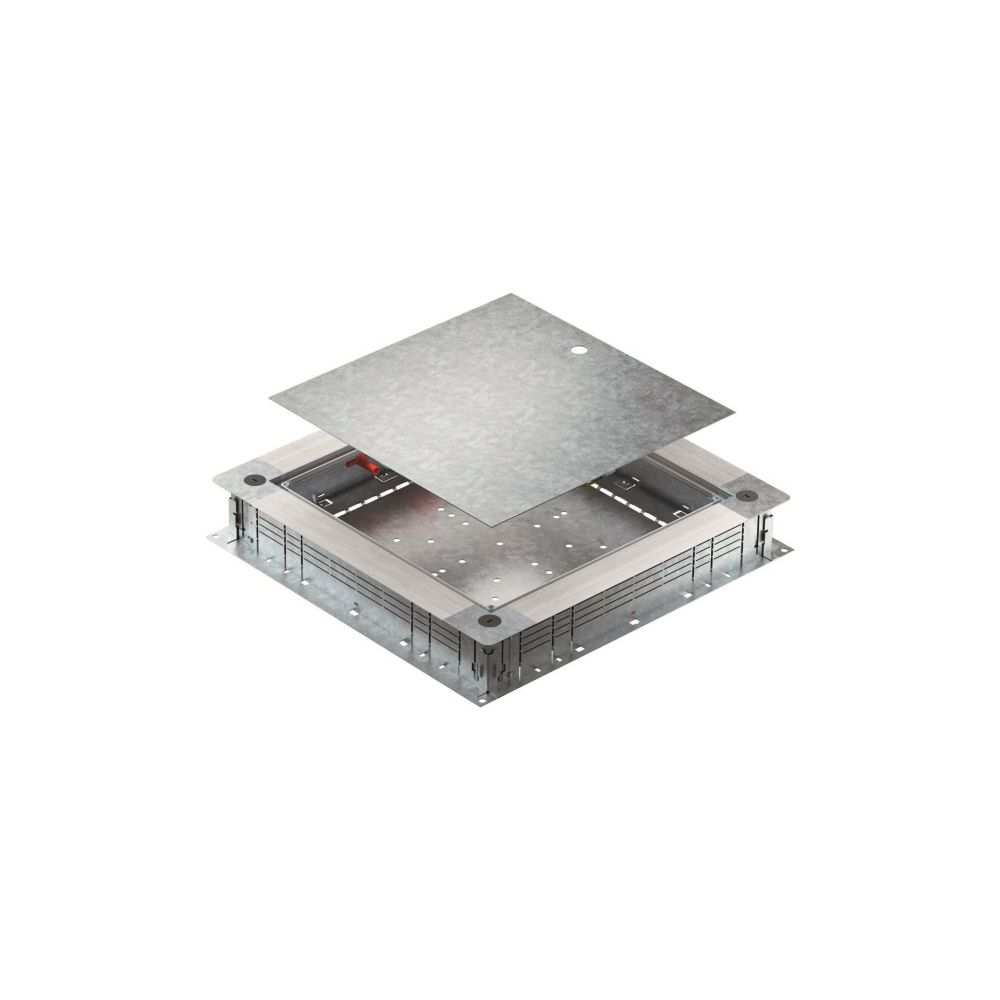

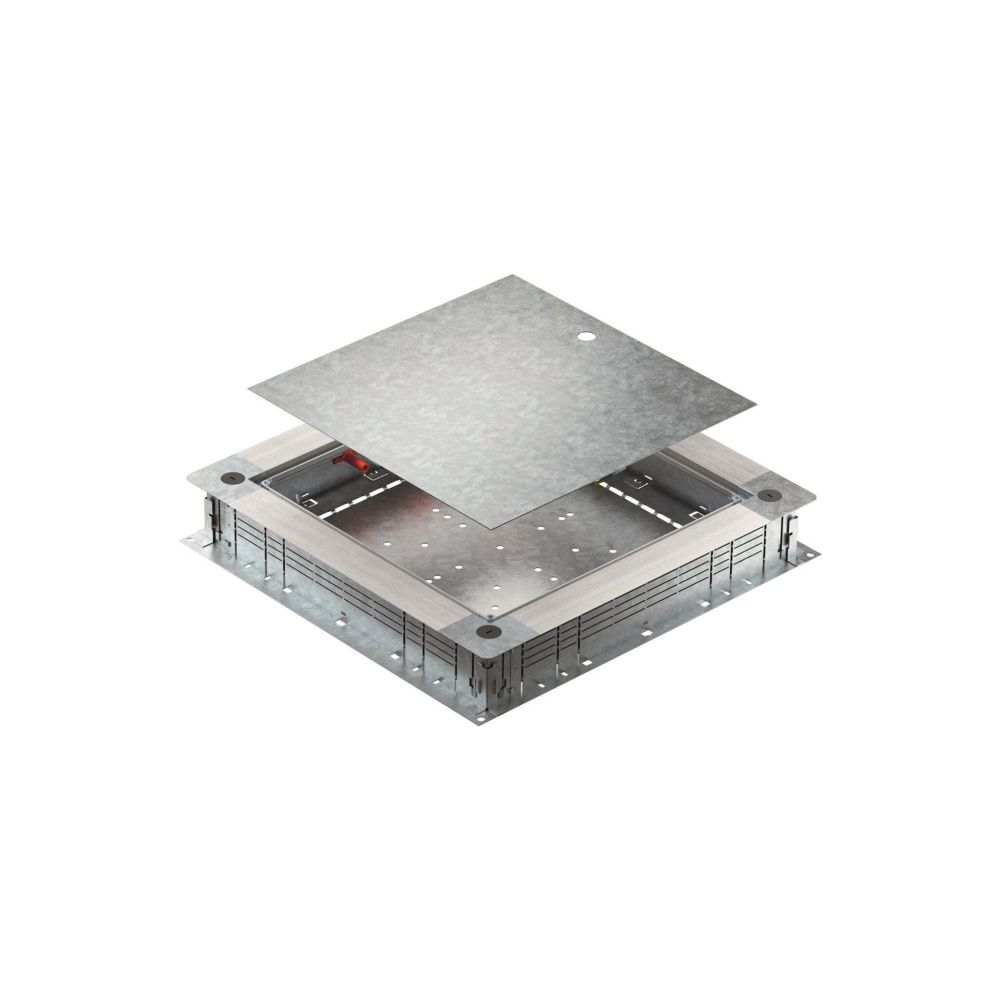

OBO Bettermann Zug- und Abzweigdose UZD350-4, 80-160mm, Stahl
Diese Zug- und Abzweigdose von OBO Bettermann ist für die Installation in estrichüberdeckten Unterflurkanalsystemen konzipiert. Sie dient als robuste Basis für die Aufnahme von Einbaueinheiten und ermöglicht eine flexible Leitungsführung.
Montage und Nivellierung
Die Dose lässt sich über eine integrierte Schnellnivellierung stufenlos an Estrichhöhen von 80 bis 160 mm anpassen. Der Estrich kann bündig an die Abzugskante angearbeitet werden. Für eine akustische Trennung ist eine Entkopplung von Ober- und Unterteil nach der Estrichverlegung möglich. Das System ist zudem für den Dichtungseinbau vorbereitet und kann mit entsprechendem Zubehör für Schwerlastanwendungen erweitert werden.
Konstruktion und Einsatz
Die Seitenwände bestehen aus bandverzinktem Stahl. Die Einführung von Kabeln und Leitungen erfolgt über den 2-teiligen EÜK-Kanal. Die Dose ist für den Einbau eines Gerätes ausgelegt und verfügt über eine universelle Deckelausführung.
Technische Daten

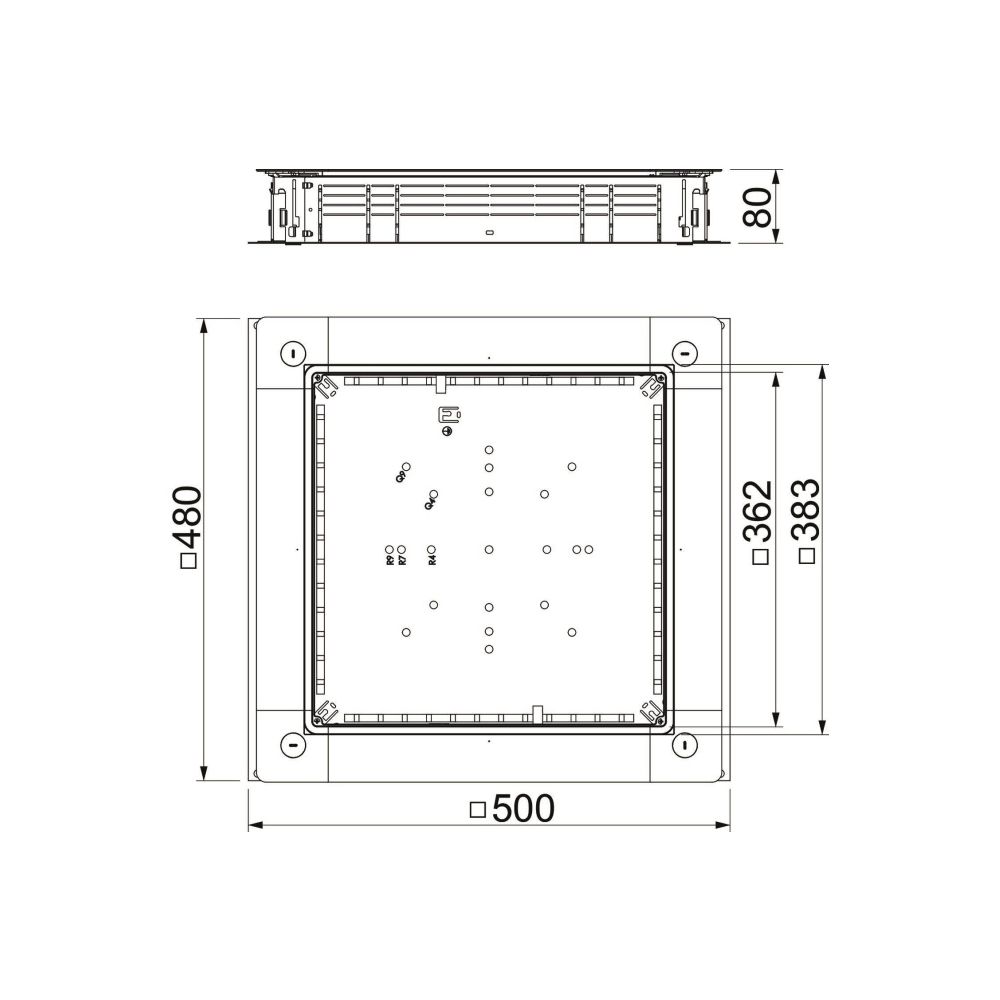

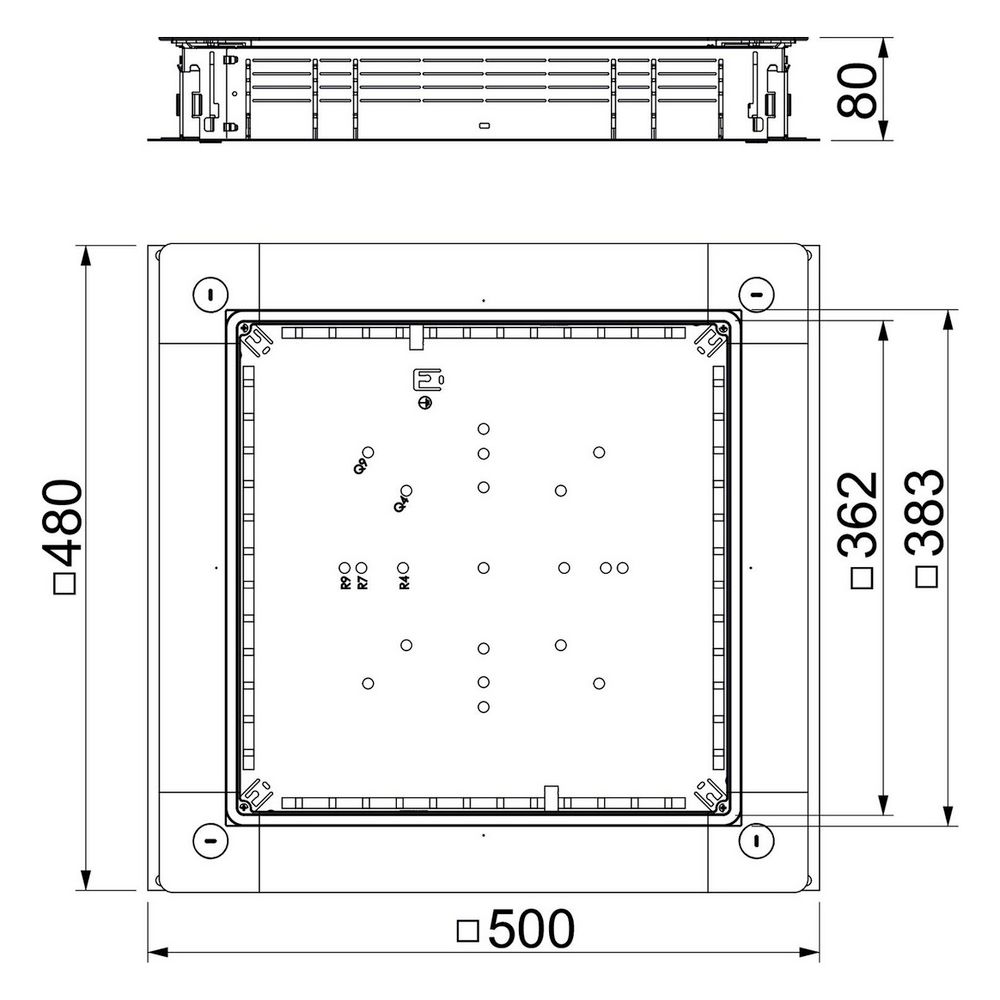

- Nenngröße: 350 mm
- Nivellierbereich: 80 - 160 mm
- Kanalbreite: 190 - 350 mm
- Kanalhöhe: 28 - 58 mm
- Werkstoff: Stahl, bandverzinkt
- Schutzart: IP20
- Anzahl einbaubarer Geräte: 1
Die Zug- und Abzweigdose bietet eine stabile Lösung für die Elektroinstallation in estrichüberdeckten Systemen. Mit einer Nenngröße von 350 mm, der Option zur schalltechnischen Entkopplung und der Eignung für Dichtungseinbauten erfüllt sie hohe funktionale Anforderungen bei der Leitungsführung.
Technische Daten
| Hersteller | OBO Bettermann |
| Anzahl der einbaubaren Geräte | 1 |
| Artikelnummer | OBO-7410023 |
| Ausführung Deckel | universal |
| Bodenblech | Ja |
| EAN-13 | 4012197375355 |
| Einbauöffnung für Aufflurtank | Nein |
| Einbauöffnung für Einbaueinheit | quadratisch |
| Entkopplungsmöglichkeit Oberteil vom Unterteil | Ja |
| Geeignet für Dichtungseinbau | Ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | Nein |
| Geeignet für estrichüberdeckten Unterflurkanal | Ja |
| Gewicht | 6,541 kg |
| Kanalbreite | 190 - 350 |
| Kanalhöhe | 28 - 58 |
| Min Estrichhöhe | 80 |
| Nenngröße | 350 |
| Nivellierbereich | 80 - 160 |
| Schutzart (IP) | IP20 |
| Werkstoff der Seitenwand | Stahl |
| WEEE-Nr. | 69800996 |
