Beschreibung

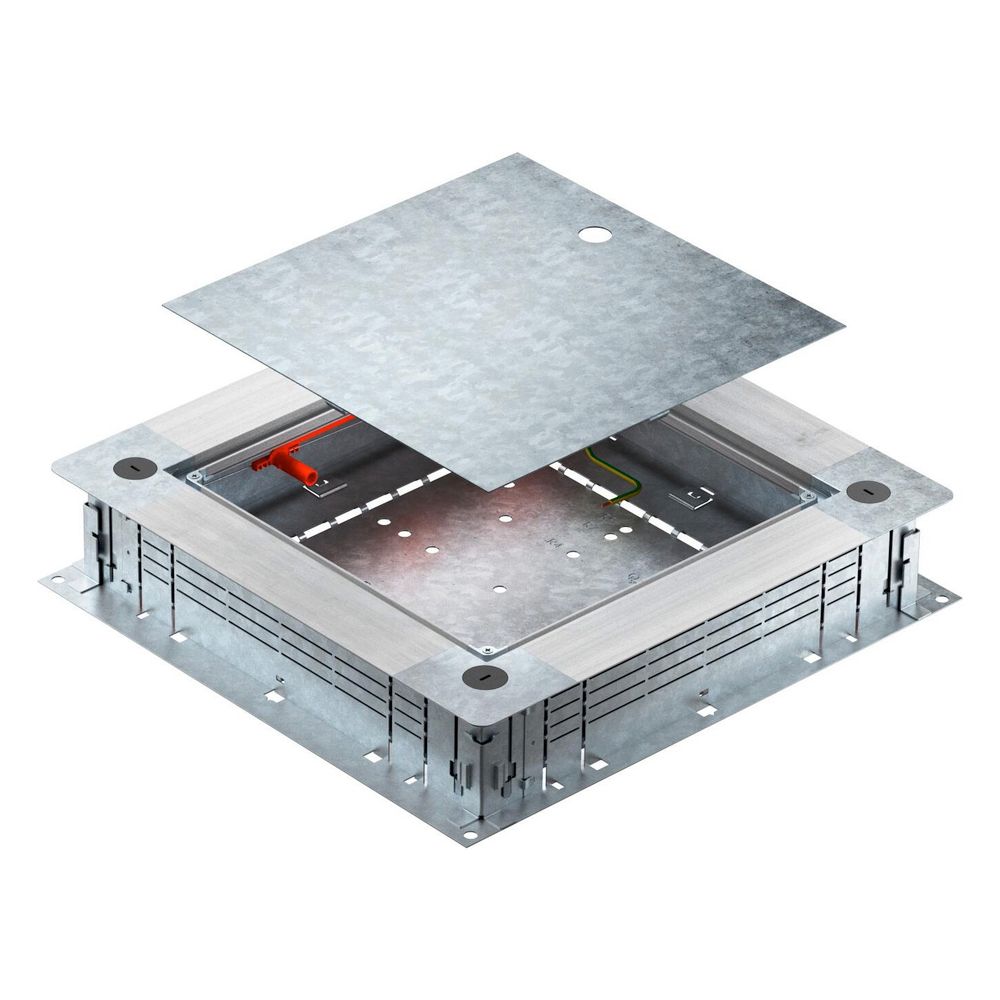

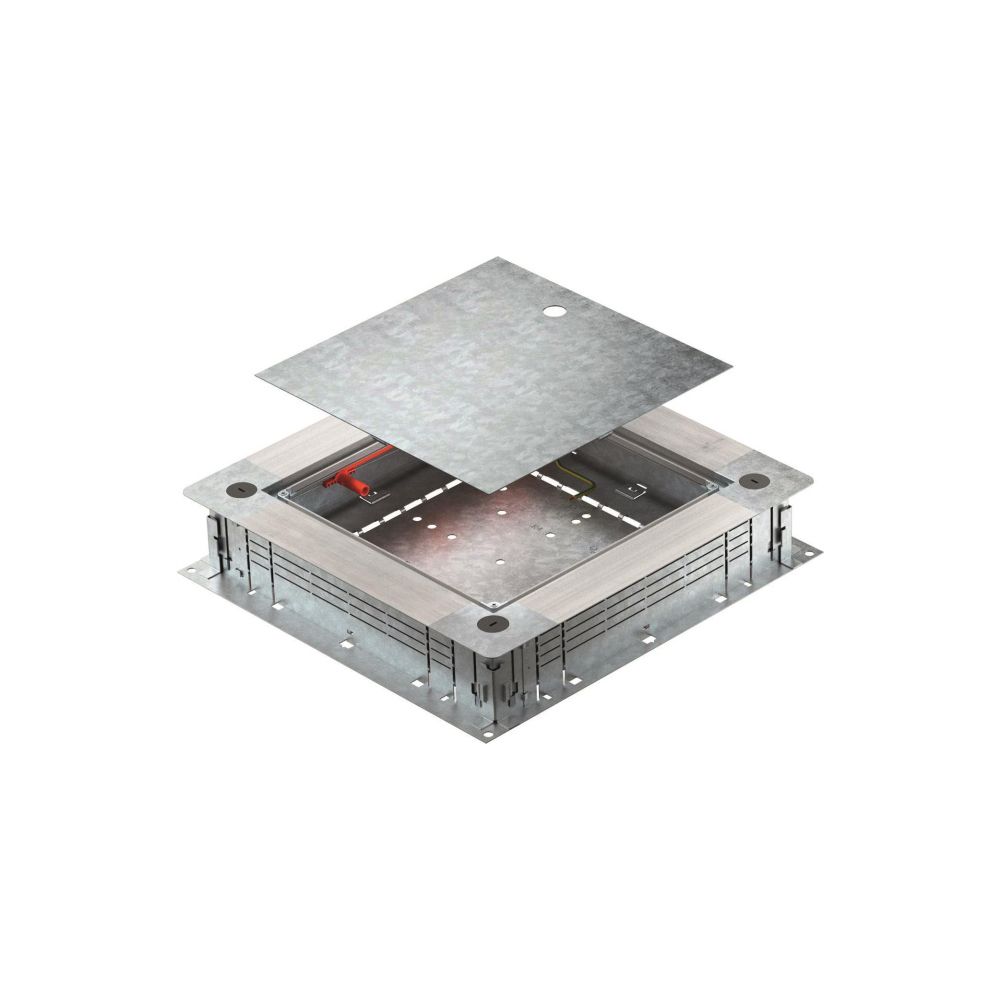

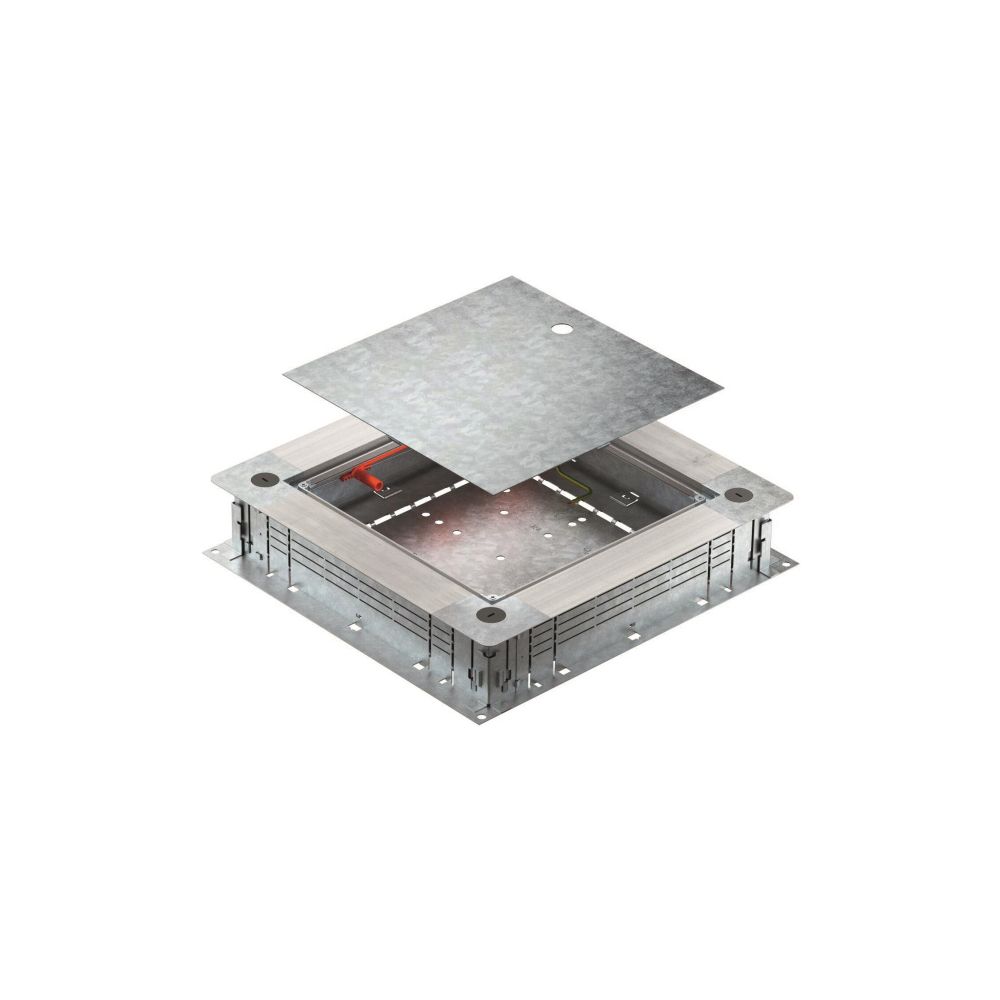

OBO Bettermann Zug- und Abzweigdose UZD250-4, 80-160mm, Stahl, 7410022
Die Zug- und Abzweigdose UZD250-4 von OBO Bettermann ist für die Installation in estrichüberdeckten Unterflurkanalsystemen konzipiert. Sie ermöglicht eine flexible Leitungsführung und bietet durch ihre Konstruktion aus bandverzinktem Stahl eine stabile Basis für die Elektroinstallation im Bodenbereich.
Funktion und Montage
Die Dose ist für eine Estrichhöhe von 80 bis 160 mm ausgelegt und lässt sich über eine integrierte Schnellnivellierung stufenlos an die baulichen Gegebenheiten anpassen. Der Estrich kann bündig an die Abzugskante angearbeitet werden. Für die Kabeleinführung ist das System für den Einsatz mit 2-teiligen Unterflurkanälen vorgesehen. Die Konstruktion erlaubt zudem eine schalltechnische Entkopplung von Ober- und Unterteil nach der Estrichverlegung.
Vielseitige Anwendung
Das System ist für den Einbau einer Einbaueinheit im Montagedeckel vorbereitet und unterstützt den Einbau von Dichtungen. Durch die Verwendung von Systemzubehör ist die Dose auch für Schwerlastanwendungen geeignet. Die Schutzart beträgt IP20.
Die Zug- und Abzweigdose überzeugt durch ihre hohe Anpassungsfähigkeit bei einer Nenngröße von 250 mm. Dank des Nivellierbereichs von 80 bis 160 mm und der stabilen Seitenwände aus Stahl bietet sie eine langlebige Infrastruktur für die Leitungsführung. Die Möglichkeit zur schalltechnischen Entkopplung und die Eignung für Dichtungseinbauten gewährleisten eine präzise Integration in den Bodenaufbau.

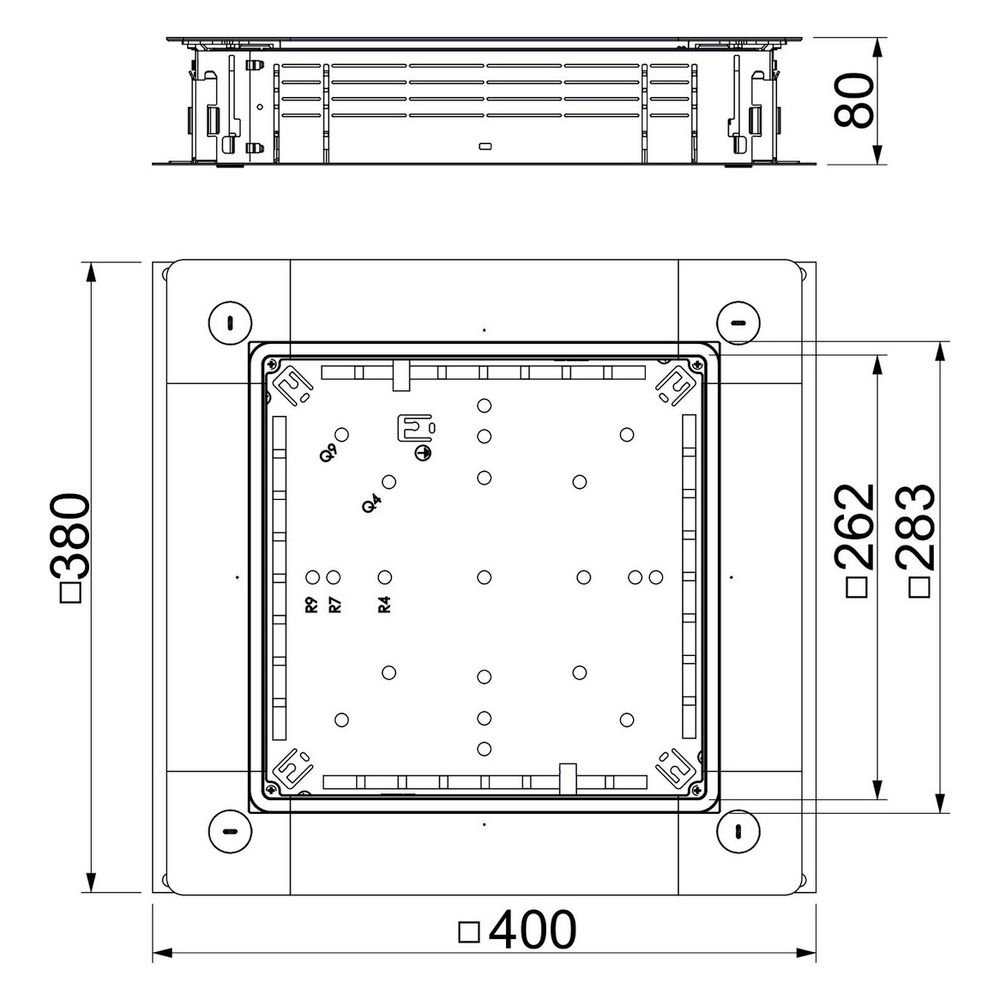

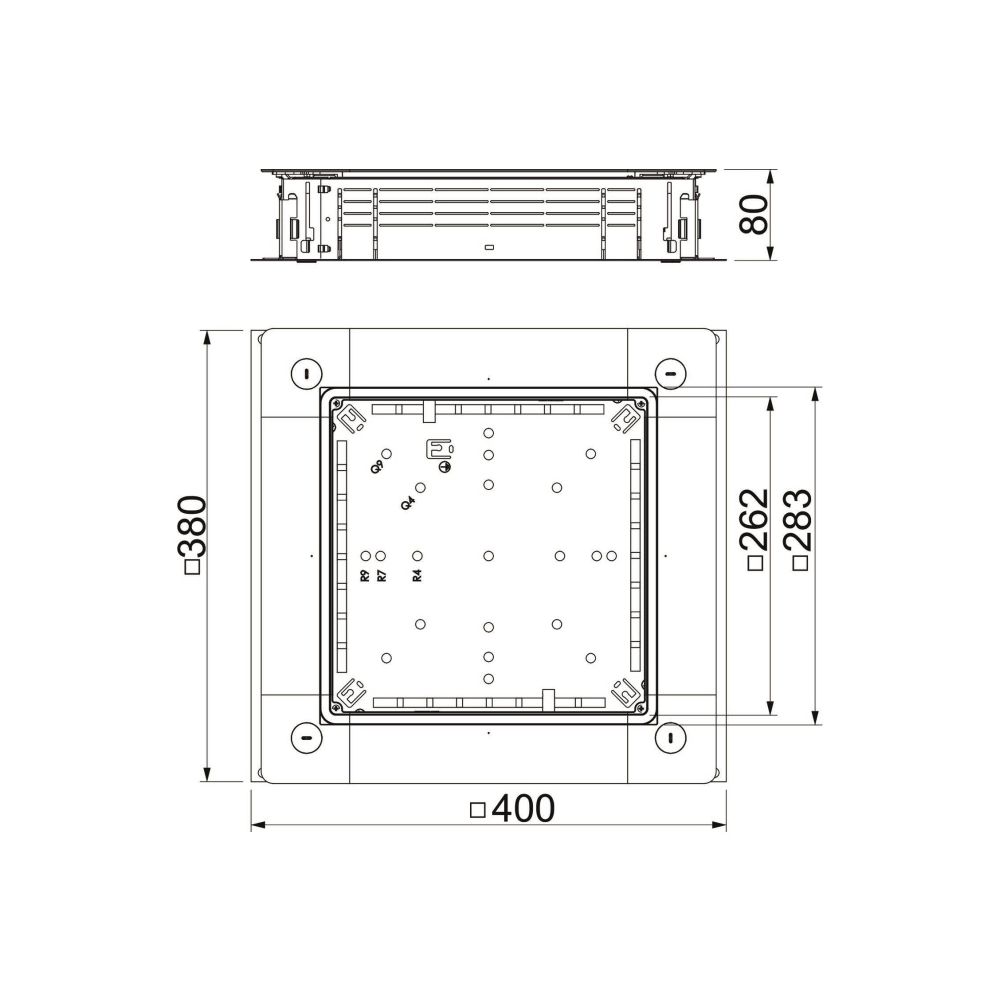

Technische Daten
- Nenngröße: 250 mm
- Nivellierbereich: 80 - 160 mm
- Min. Estrichhöhe: 80 mm
- Werkstoff: Stahl
- Schutzart: IP20
- Kanalbreite: 190 - 250 mm
- Kanalhöhe: 28 - 58 mm
- Anzahl einbaubarer Geräte: 1
Technische Daten
| Hersteller | OBO Bettermann |
| Anzahl der einbaubaren Geräte | 1 |
| Artikelnummer | OBO-7410022 |
| Ausführung Deckel | universal |
| Bodenblech | Ja |
| EAN-13 | 4012197375324 |
| Einbauöffnung für Aufflurtank | Nein |
| Einbauöffnung für Einbaueinheit | quadratisch |
| Entkopplungsmöglichkeit Oberteil vom Unterteil | Ja |
| Geeignet für Dichtungseinbau | Ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | Nein |
| Geeignet für estrichüberdeckten Unterflurkanal | Ja |
| Gewicht | 4,661 kg |
| Kanalbreite | 190 - 250 |
| Kanalhöhe | 28 - 58 |
| Min Estrichhöhe | 80 |
| Nenngröße | 250 |
| Nivellierbereich | 80 - 160 |
| Schutzart (IP) | IP20 |
| Werkstoff der Seitenwand | Stahl |
| WEEE-Nr. | 69800996 |
