Beschreibung

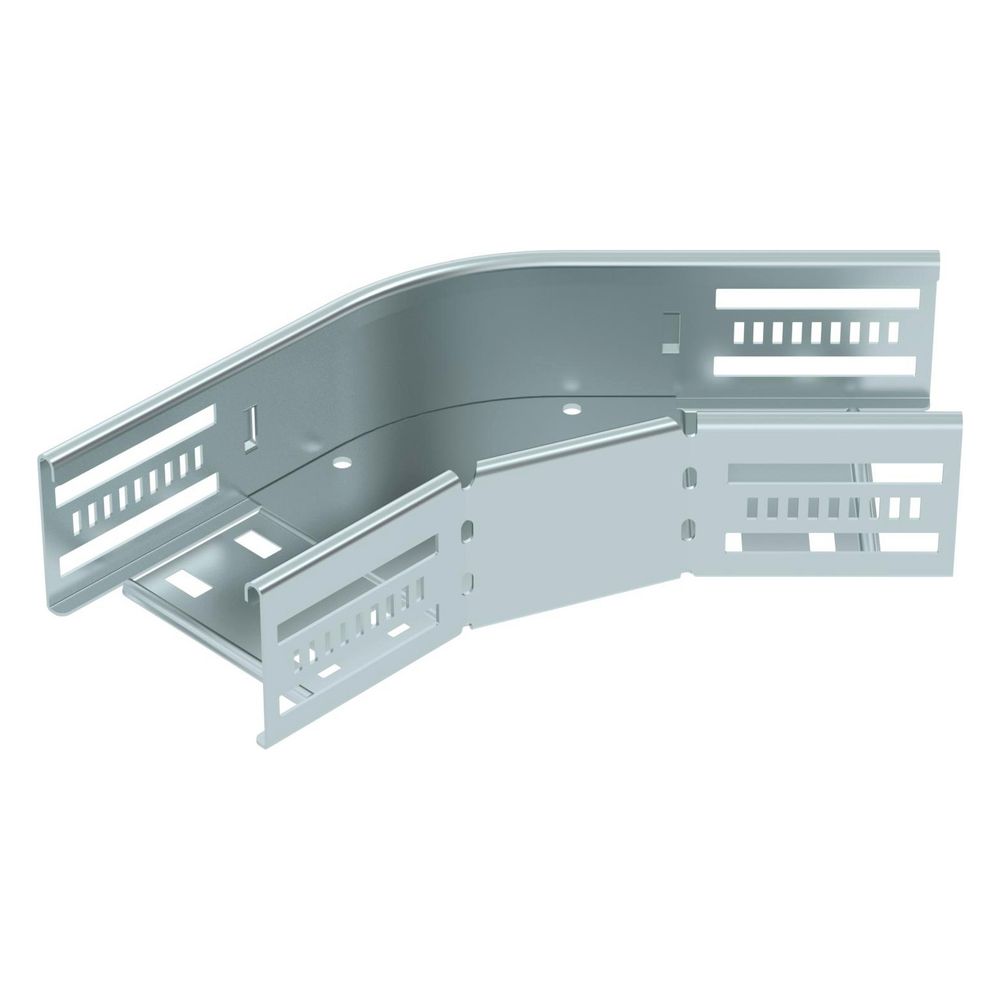

OBO Bettermann Bogen 45 Grad RB 45 610 FS, 60x100mm, Stahl, Zink
Dieser 45°-Bogen ermöglicht eine präzise horizontale Richtungsänderung bei Kabelrinnensystemen mit einer Seitenhöhe von 60 mm. Das starre Formteil ist für den Einsatz im Innenbereich konzipiert und verfügt über einen integrierten Verbinder für eine effiziente Montage. Die Konstruktion unterstützt sowohl eine schraubenlose Installation mittels Doppelklemmen als auch eine klassische Schraubverbindung.
Montage und Anwendung
Der Bogen ist als glattes Formteil ausgeführt und bietet durch die vorhandene Seiten- und Bodenlochung flexible Befestigungsmöglichkeiten. Die Komponente ist für den Funktionserhalt geeignet und weist eine Materialstärke von 0,8 mm auf. Die Installation erfolgt in Verbindung mit passenden Kabelrinnen, wobei benötigte Verbindungselemente wie Flachrundschrauben und Kombimuttern separat zu beziehen sind.
Technische Daten
- Winkel: 45 °
- Kabelrinnenhöhe: 60 mm
- Kabelrinnenbreite: 100 mm
- Materialstärke: 0,8 mm
- Innenradius: 50 mm
- Oberflächenschutz: bandverzinkt
- Einsatztemperatur: -20 °C
- Geeignet für Funktionserhalt: Ja
Technische Daten
| Hersteller | OBO Bettermann |
| Artikelnummer | OBO-6036100 |
| Ausführung | integrierter Verbinder |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Brillenflansch | Stahl |
| EAN-13 | 4012197345167 |
| Einsatztemperatur | -20 |
| Farbe | Zink |
| Geeignet für Funktionserhalt | Ja |
| Gewicht | 0,1 kg |
| Innenradius | 50 |
| Kabelrinnenbreite | 100 |
| Kabelrinnenhöhe | 60 |
| Materialstärke | 0,8 |
| Mit Oberteil | Nein |
| Montagelochung im Boden | Ja |
| NATO-Lochbild | Nein |
| Oberflächenschutz | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | Nein |
| Seitenlochung | Ja |
| Winkel | 45 |
| WEEE-Nr. | 69800996 |
