Beschreibung

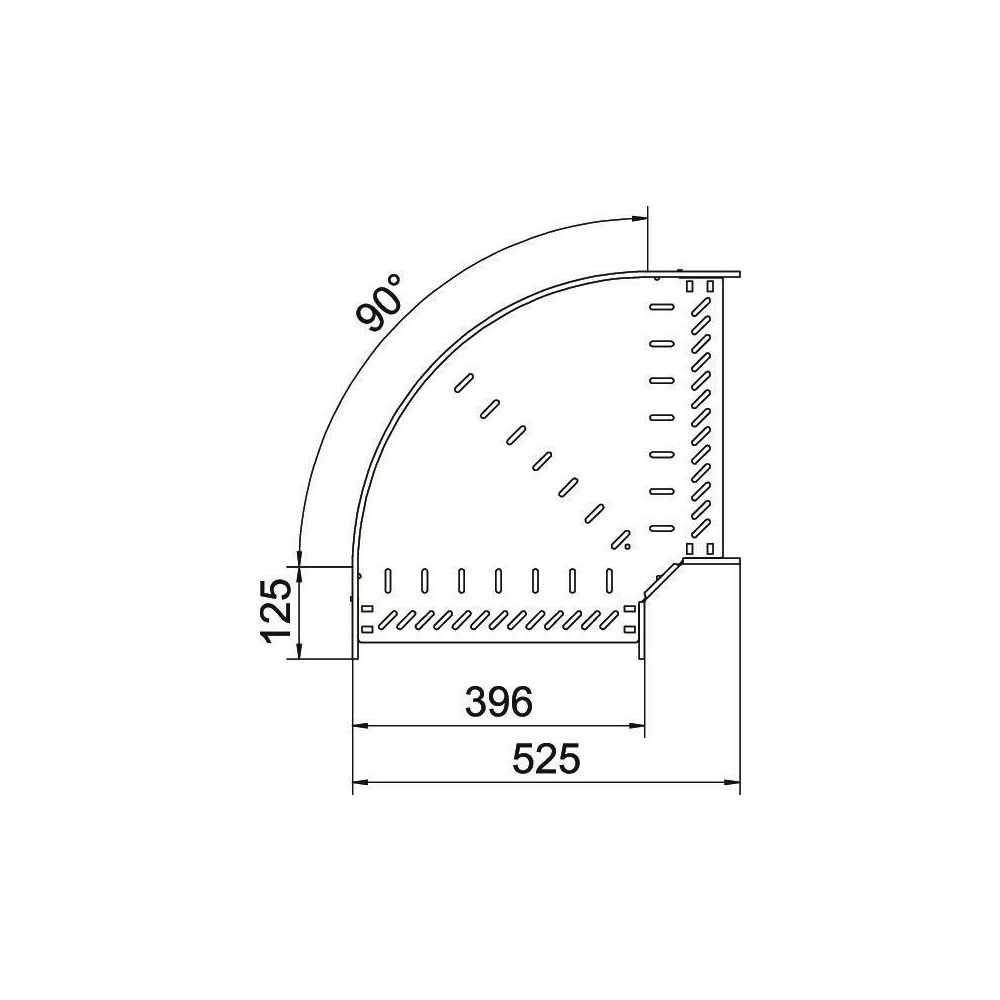

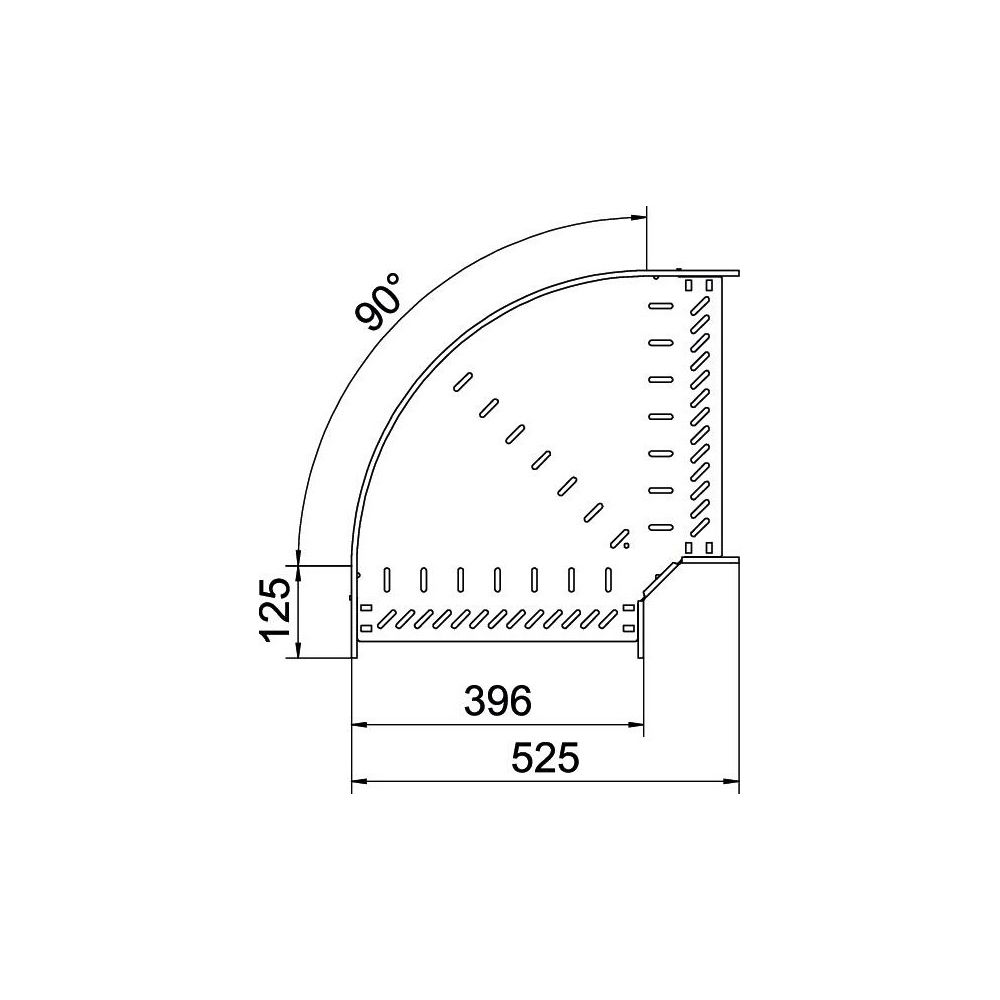

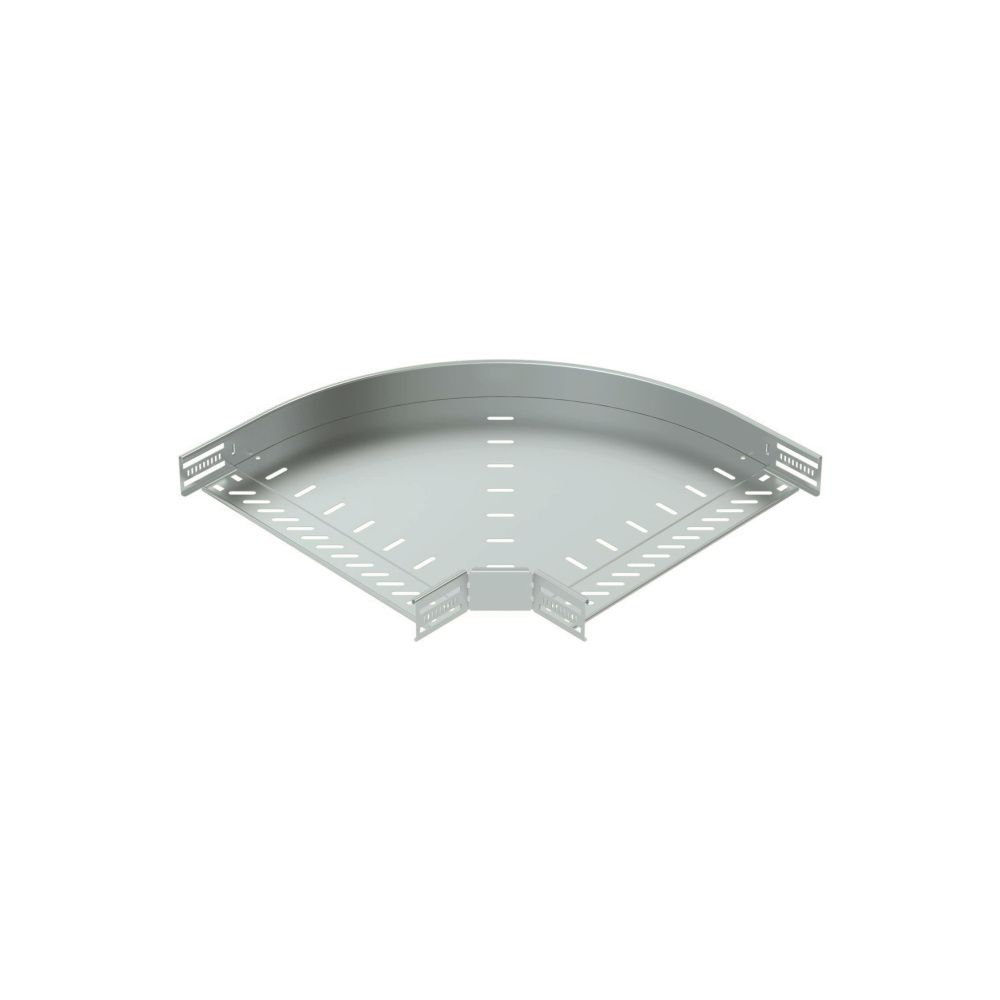

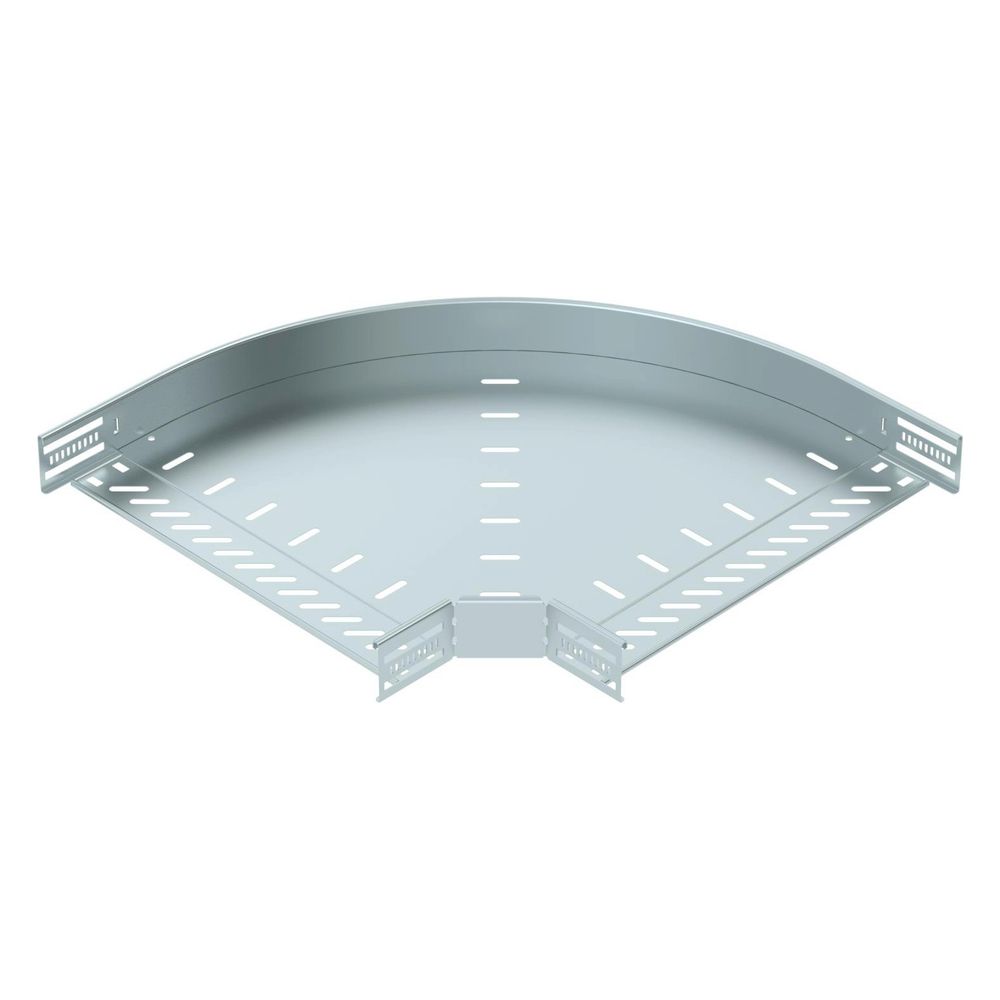

OBO Bettermann Bogen 90 Grad RB 90 640 FS, 60x400mm, Stahl, Zink
Dieser 90°-Bogen ermöglicht eine präzise horizontale Richtungsänderung bei Kabelrinnensystemen mit einer Seitenhöhe von 60 mm und einer Breite von 400 mm. Das aus bandverzinktem Stahl gefertigte Formteil ist für den Innenbereich konzipiert und unterstützt den Funktionserhalt. Dank des integrierten Verbinders lässt sich das Bauteil flexibel in bestehende Installationen einfügen.
Montage und Anwendung
Der starre, glatte Bogen ist für eine effiziente Installation optimiert und unterstützt sowohl schraubenlose Verbindungen mittels Doppelklemmen als auch klassische Schraubverbindungen durch Flachrundschrauben und Kombimuttern. Die Seiten- und Bodenlochung erleichtert die fachgerechte Befestigung innerhalb des Tragsystems. Das Formteil ist für einen Temperaturbereich von -20 °C bis 120 °C ausgelegt und bietet durch die Materialstärke von 1 mm eine stabile Ausführung.
Technische Daten
- Winkel: 90 °
- Kabelrinnenhöhe: 60 mm
- Kabelrinnenbreite: 400 mm
- Innenradius: 50 mm
- Materialstärke: 1 mm
- Werkstoff: Stahl
- Oberflächenschutz: bandverzinkt
- Einsatztemperatur: -20 bis 120 °C
- Richtungsänderung: horizontal
- Geeignet für Funktionserhalt: Ja
Durch die passgenaue Konstruktion für Kabelrinnen mit 60 mm Höhe und 400 mm Breite stellt dieses Formteil eine effiziente Lösung für komplexe Leitungsführungen dar. Die Kombination aus integriertem Verbinder und der Eignung für den Funktionserhalt unterstützt eine sichere und einfache Handhabung bei der Montage im Innenbereich.
Technische Daten
| Hersteller | OBO Bettermann |
| Artikelnummer | OBO-6036568 |
| Ausführung | integrierter Verbinder |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Brillenflansch | Stahl |
| EAN-13 | 4012197343224 |
| Einsatztemperatur | -20 - 120 |
| Farbe | Zink |
| Für schraubenlose Verbindung | Ja |
| Für Verbindung mit Schrauben | Ja |
| Geeignet für Funktionserhalt | Ja |
| Geeignet für Kabelrinnenbreite | 400 |
| Geeignet für Kabelrinnenhöhe | 60 |
| Gewicht | 2,181 kg |
| Innenradius | 50 |
| Kabelrinnenbreite | 400 |
| Kabelrinnenhöhe | 60 |
| Materialstärke | 1 |
| Mit Oberteil | Nein |
| Montagelochung im Boden | Ja |
| NATO-Lochbild | Nein |
| Oberflächenschutz | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | Nein |
| Seitenlochung | Ja |
| Werkstoff | Stahl |
| Winkel | 90 |
| WEEE-Nr. | 69800996 |
