Beschreibung

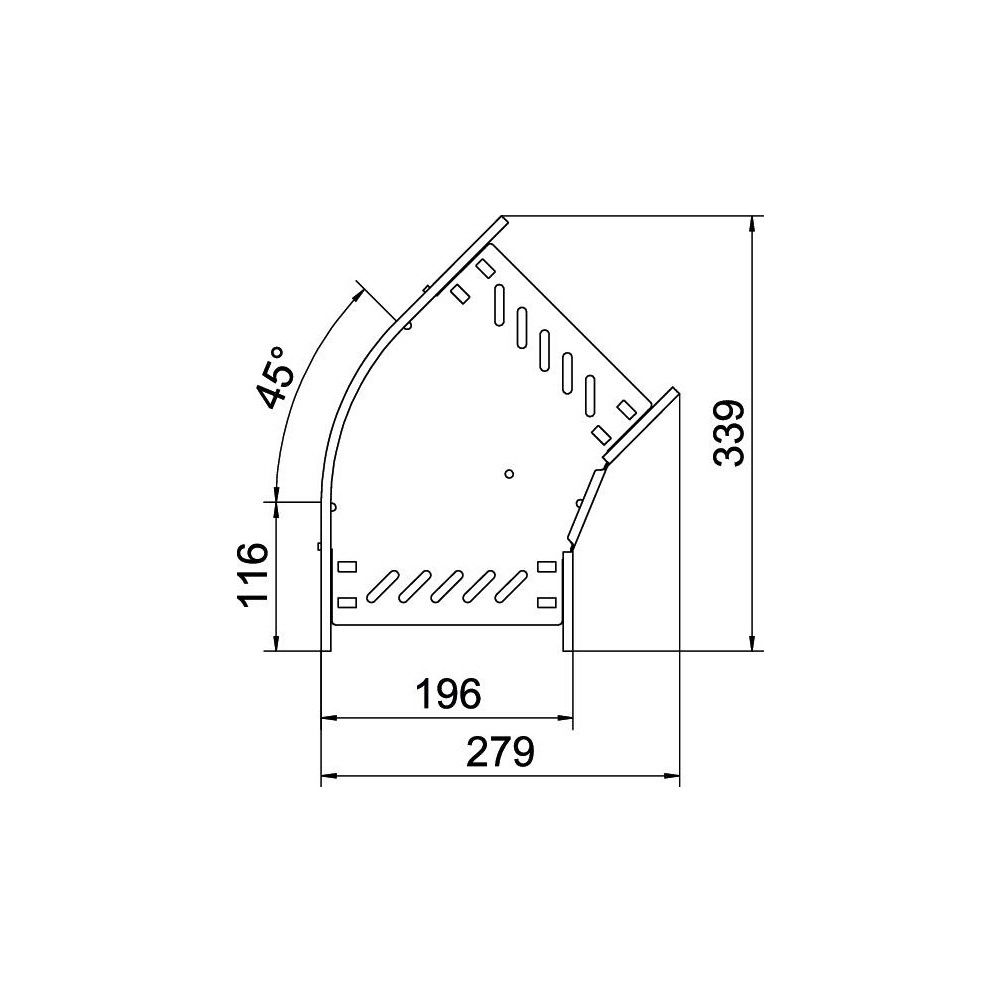

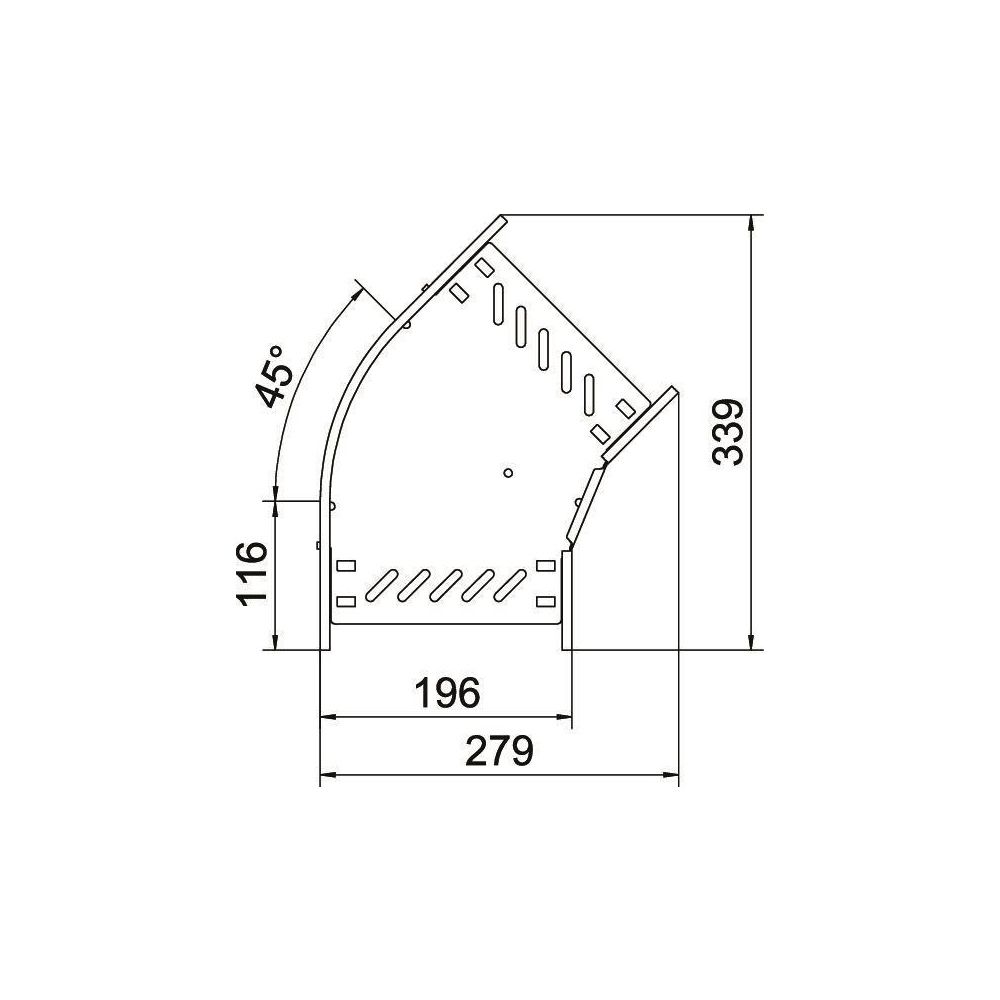

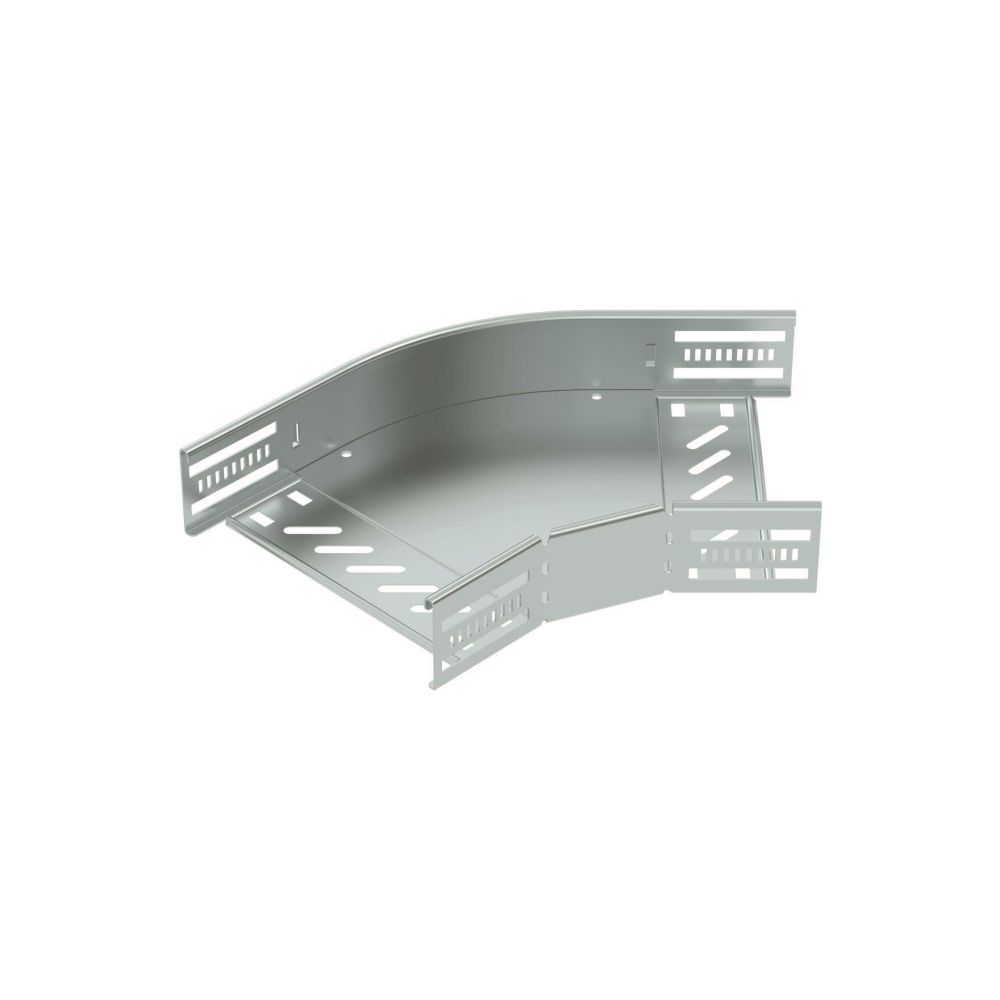

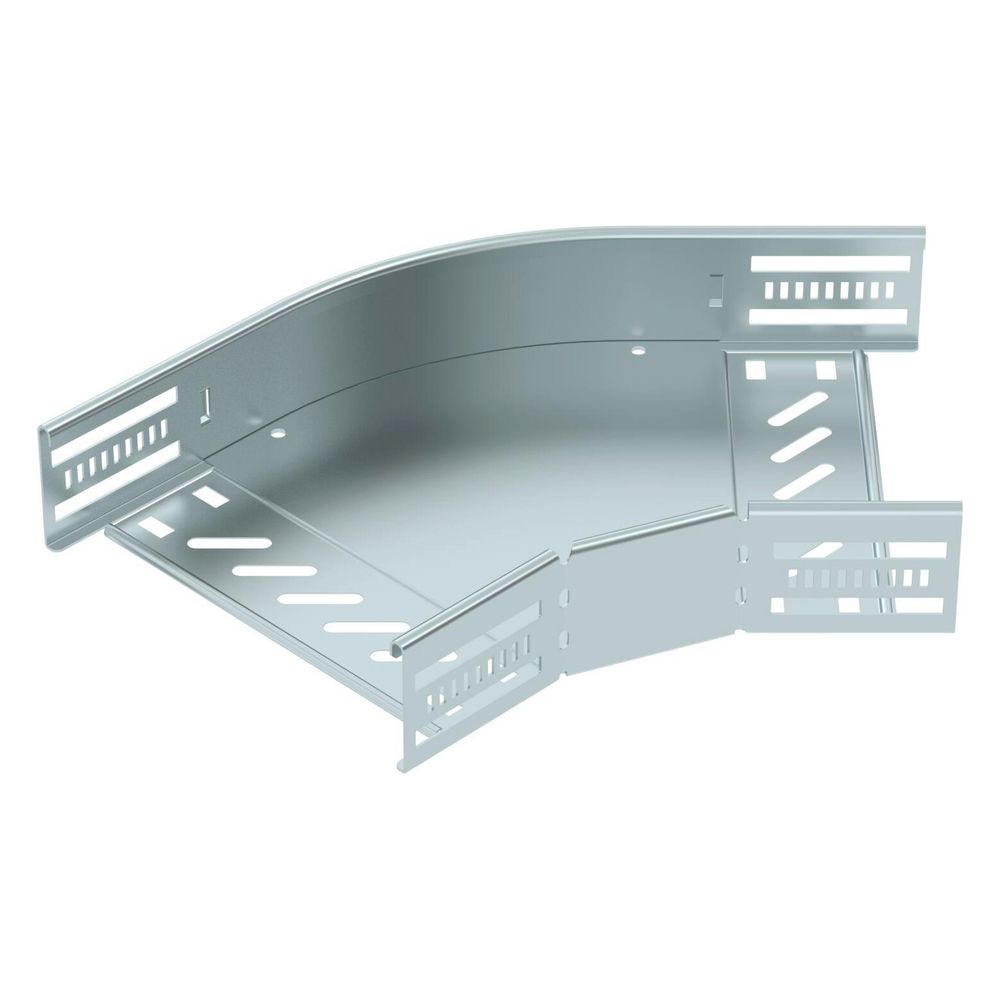

OBO Bettermann Bogen 45 Grad RB 45 620 FS, 60x200mm, Stahl, Zink
Dieser 45°-Bogen dient als Formteil zur Erstellung einer horizontalen Abzweigung in Kabelrinnensystemen mit einer Seitenhöhe von 60 mm und einer Breite von 200 mm. Das aus bandverzinktem Stahl gefertigte Bauteil ist für den Innenbereich konzipiert und für den Funktionserhalt geeignet. Dank des integrierten Verbinders lässt sich das Formteil flexibel in bestehende Installationen einbinden.
Montage und Anwendung
Der starre, glatte Bogen verfügt über eine Seitenlochung sowie eine Montagelochung im Boden. Die Installation erfolgt wahlweise schraubenlos mittels Doppelklemmen oder klassisch über eine Schraubverbindung mit Flachrundschrauben und Kombimuttern. Durch die robuste Konstruktion ist das System für einen Temperaturbereich von -20 °C bis 120 °C ausgelegt.
Technische Daten
- Winkel: 45 °
- Kabelrinnenhöhe: 60 mm
- Kabelrinnenbreite: 200 mm
- Innenradius: 50 mm
- Materialstärke: 0,8 mm
- Werkstoff: Stahl
- Oberflächenschutz: bandverzinkt
- Einsatztemperatur: -20 bis 120 °C
- Richtungsänderung: horizontal
Dieses Formteil ermöglicht eine präzise horizontale Leitungsführung. Mit einer Materialstärke von 0,8 mm und der Eignung für den Funktionserhalt bietet das System eine zuverlässige Lösung für professionelle Kabeltrassen. Die Kombination aus integriertem Verbinder und flexiblen Montageoptionen sorgt für eine effiziente Installation.
Technische Daten
| Hersteller | OBO Bettermann |
| Artikelnummer | OBO-6036104 |
| Ausführung | integrierter Verbinder |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Brillenflansch | Stahl |
| EAN-13 | 4012197345228 |
| Einsatztemperatur | -20 - 120 |
| Farbe | Zink |
| Für schraubenlose Verbindung | Ja |
| Für Verbindung mit Schrauben | Ja |
| Geeignet für Funktionserhalt | Ja |
| Geeignet für Kabelrinnenbreite | 200 |
| Geeignet für Kabelrinnenhöhe | 60 |
| Gewicht | 0,731 kg |
| Innenradius | 50 |
| Kabelrinnenbreite | 200 |
| Kabelrinnenhöhe | 60 |
| Materialstärke | 0,8 |
| Mit Oberteil | Nein |
| Montagelochung im Boden | Ja |
| NATO-Lochbild | Nein |
| Oberflächenschutz | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | Nein |
| Seitenlochung | Ja |
| Werkstoff | Stahl |
| Winkel | 45 |
| WEEE-Nr. | 69800996 |
