Beschreibung

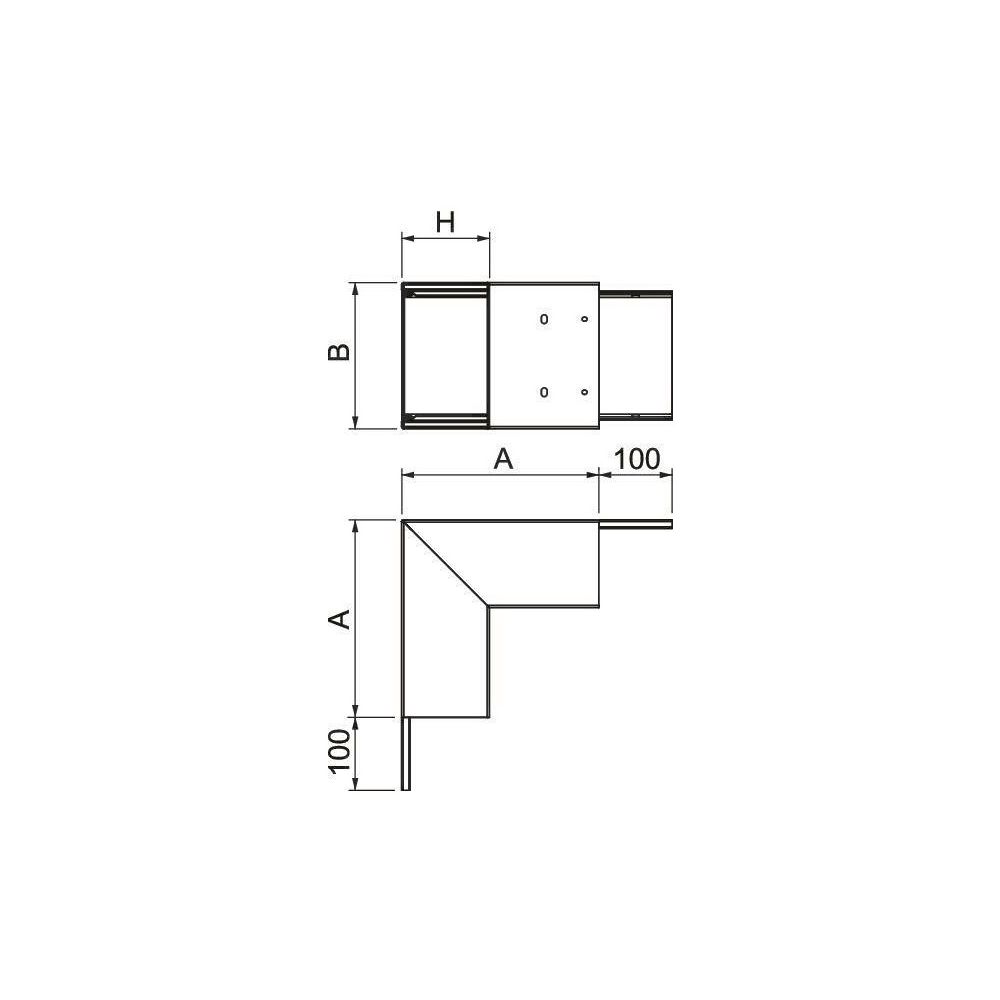

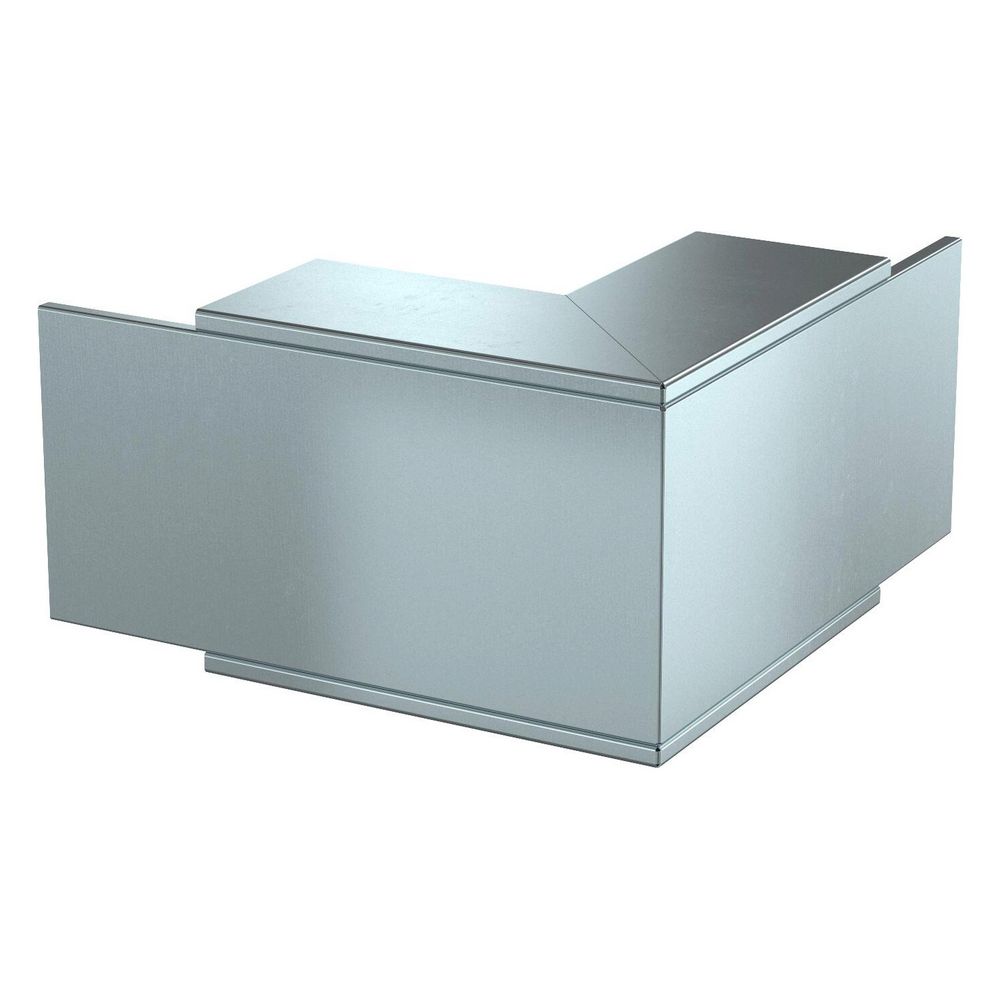

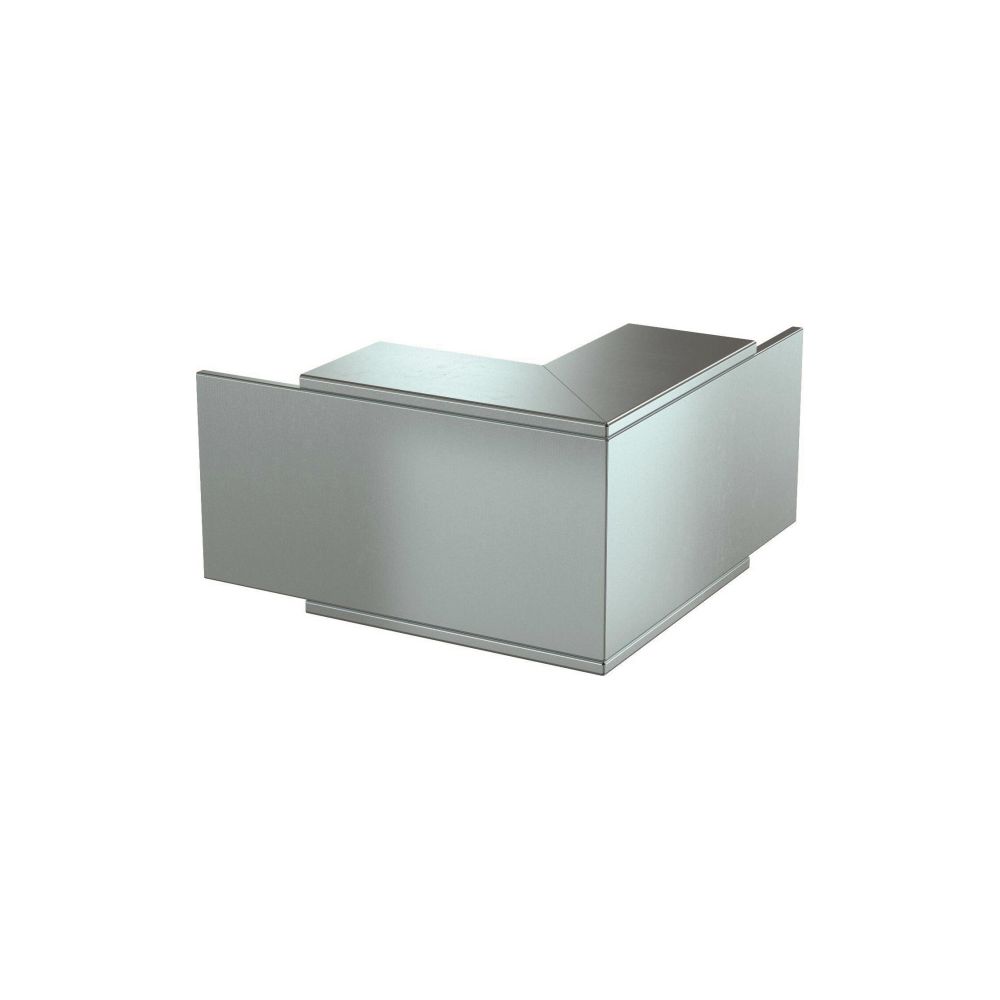

OBO Bettermann Außeneck PYROLINE Rapid PLM EC 1220, 90 Grad, 270mm Außenbreite, Innen HxB 120x200mm120mm, Stahl, bandverzinkt
Dieses Außeneck für den Brandschutzkanal PYROLINE Rapid PLM ermöglicht eine präzise 90-Grad-Richtungsänderung bei der Leitungsführung. Das aus bandverzinktem Stahl gefertigte Formteil ist mit einem intumeszierenden Brandschutzgewebe ausgestattet und bietet vier flammbeständige Seiten. Es eignet sich für die direkte Montage an Wand und Decke sowie für die Installation unter Systemböden oder auf Tragsystemen.
Montage und Handhabung
Die Konstruktion ist auf eine effiziente Installation ausgelegt. Die Stoßstellenmontage erfolgt werkzeuglos mithilfe des Verbinders PLM SI. Der Deckel lässt sich ebenfalls ohne Werkzeug aufrasten, was eine schnelle Revision sowie eine unkomplizierte Nachbelegung der Leitungen unterstützt. Ein spezieller Deckelüberstand sorgt für eine versetzte Montage, wodurch ein durchgängiger Potentialausgleich über die gesamte Kanalstrecke sichergestellt wird.
Technische Daten

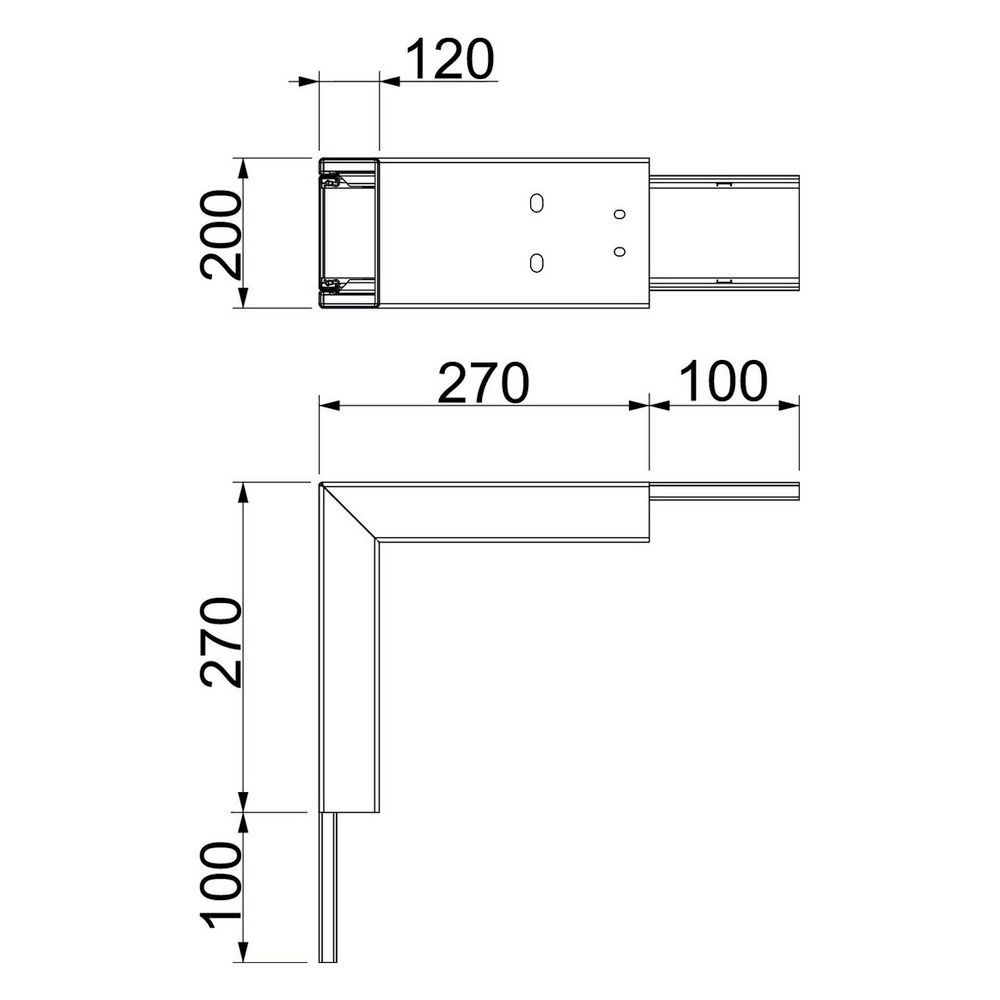

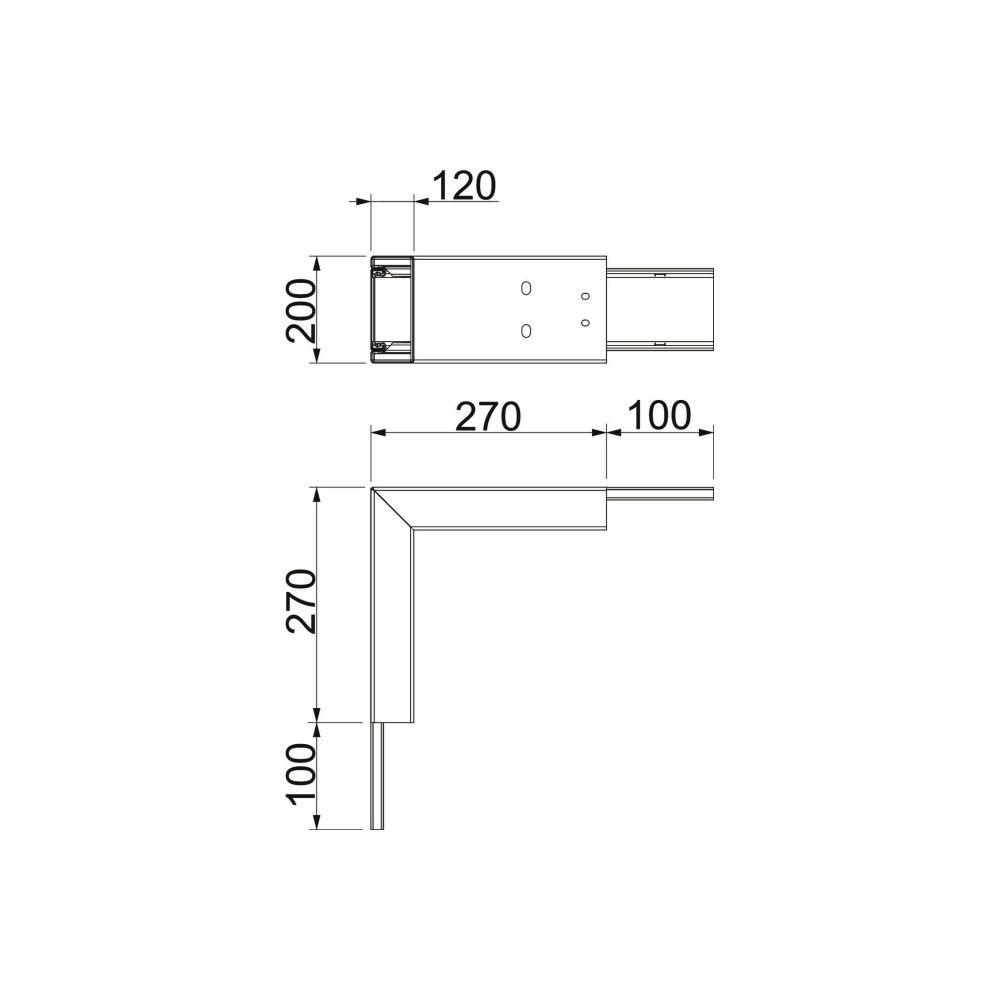

- Winkel: 90 °
- Innenhöhe: 120 mm
- Innenbreite: 200 mm
- Außenbreite: 270 mm
- Anzahl flammbeständiger Seiten: 4
- Material: Stahl
- Oberflächenschutz: bandverzinkt
- Bodenlochung: Ja
Durch die robuste Stahlummantelung und das integrierte Brandschutzgewebe bietet dieses Formteil eine zuverlässige Lösung für anspruchsvolle Installationsumgebungen. Mit einer Innenhöhe von 120 mm und einer Innenbreite von 200 mm fügt es sich nahtlos in das PYROLINE Rapid PLM System ein. Die werkzeuglose Montage und die einfache Revisionsmöglichkeit durch den aufrastbaren Deckel optimieren den Arbeitsaufwand bei der Installation und Wartung der Leitungsführungssysteme.
Technische Daten
| Hersteller | OBO Bettermann |
| Anzahl der flammbeständigen Seiten | 4 |
| Artikelnummer | OBO-7218046 |
| Außenbreite | 270 |
| beflammbare Seiten | 4 |
| Deckelbefestigung | sonstige |
| EAN-13 | 4012197332051 |
| Farbe | sonstige |
| Gewicht | 3,509 kg |
| Innenbreite | 200 |
| Innenhöhe | 120 |
| Mit Bodenlochung | Ja |
| Oberflächenschutz | bandverzinkt |
| Trennwände möglich | Nein |
| Ummantelung | Stahl |
| Winkel | 90 |
| WEEE-Nr. | 69800996 |
