OBO Bettermann Flachwinkel BSKM-FW 0711, 70x110mm, 90 Grad, Stahl, bandverzinkt

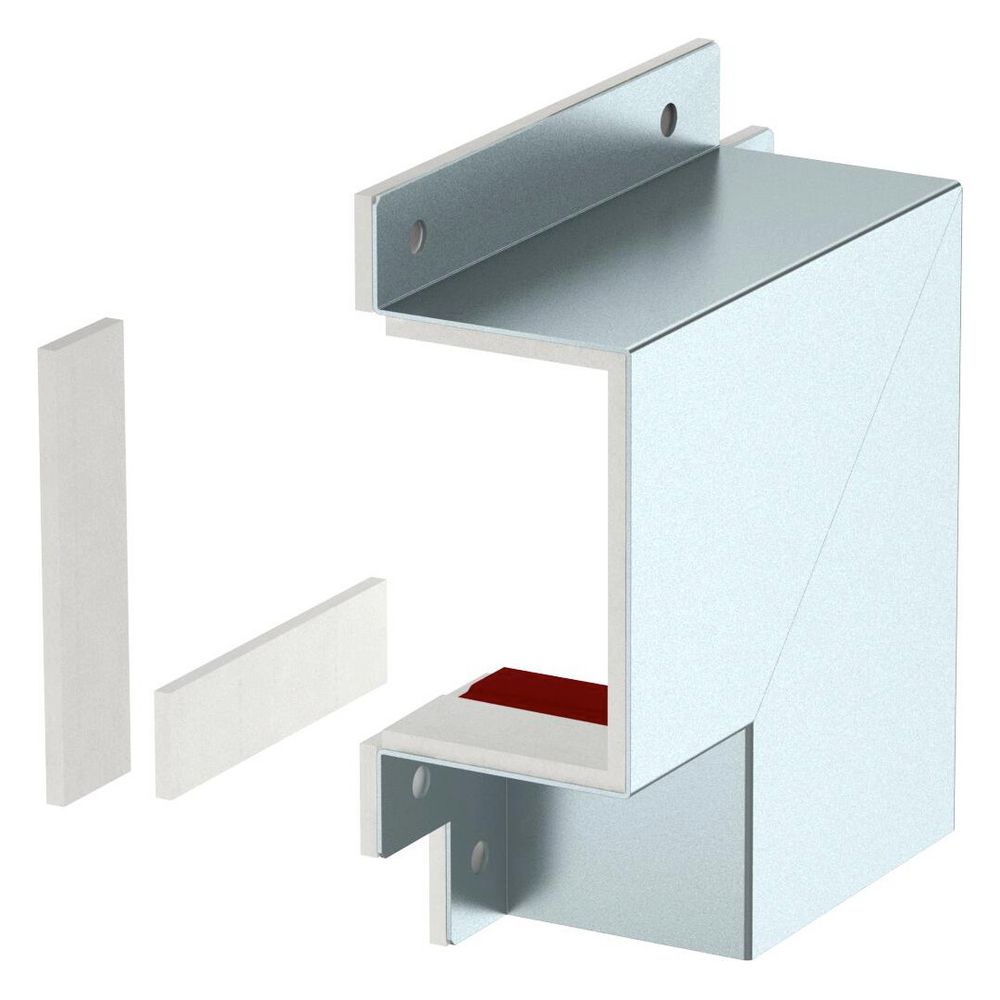

Dieser Flachwinkel von OBO Bettermann dient als Formteil-Haube zur Richtungsänderung von Brandschutzkanälen bei der Wand- und Deckenmontage. Das Bauteil ermöglicht eine 90-Grad-Umlenkung und ist für den Einsatz in Installationskanälen mit einer Feuerwiderstandsklasse bis I120 konzipiert.
Funktion und Brandschutz
Das aus bandverzinktem Stahl gefertigte Formteil verhindert im Brandfall die Brandweiterleitung innerhalb des Kanals. Durch die Konstruktion mit drei beflammbaren Seiten schützt es Flucht- und Rettungswege vor den Auswirkungen eines Kabelbrandes. Das System ist nach DIN 4102 Teil 11 für die Feuerwiderstandsklassen I30 bis I120 geprüft und zugelassen.
Montage und Ausführung
Das Formteil deckt zwei Kanalenden ab und ist für die direkte Wand- und Deckenmontage vorgesehen. Die Konstruktion ist ohne Bodenlochung ausgeführt und bietet keine Möglichkeit für Trennwände. Zur Installation sind eingeklebte Dichtungen für die Fugen sowie lose Dichtungen für die Kombination mit einer Gegenplatte enthalten. Schrauben für den Potentialausgleich sind ebenfalls Teil des Systems.
Technische Daten

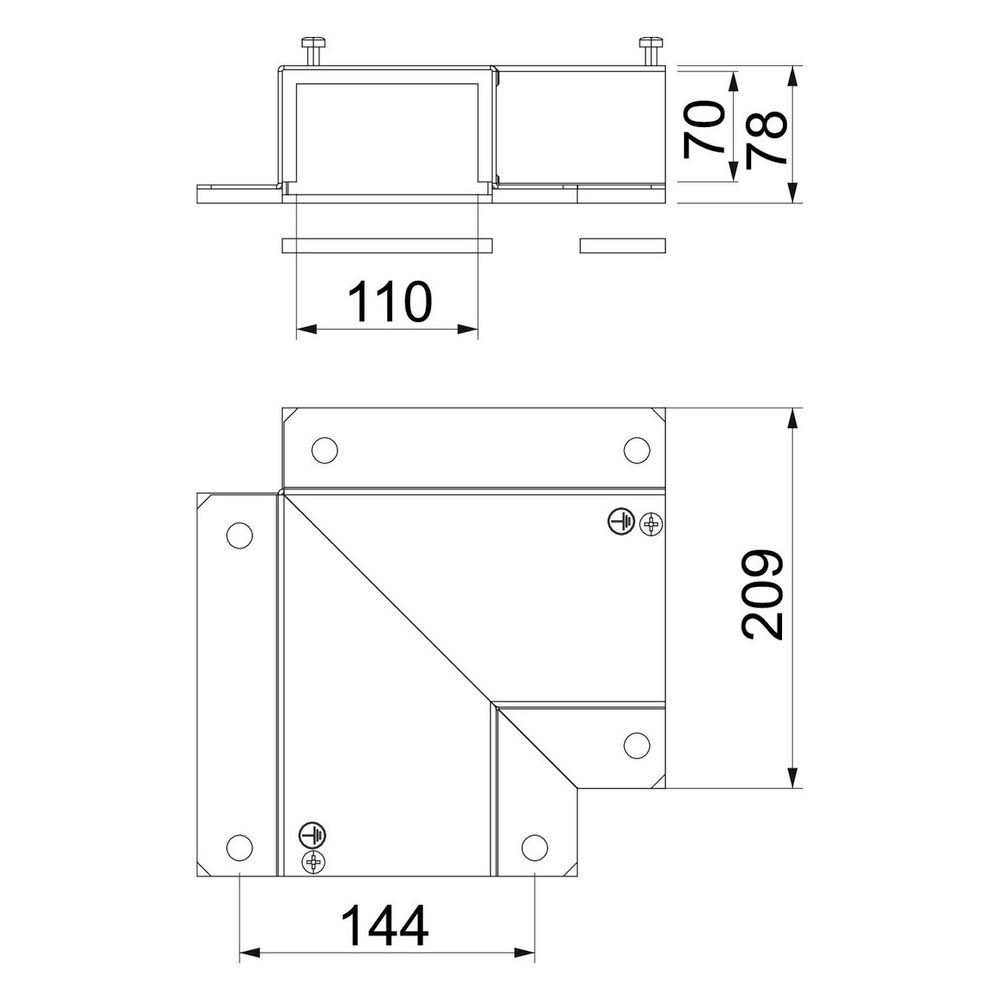

- Winkel: 90 °
- Innenmaße (B x H): 110 x 70 mm
- Außenmaße (B x H): 209 x 78 mm
- Material: Stahl
- Oberflächenschutz: bandverzinkt
- Feuerwiderstandsklasse: I120
Die robuste Ausführung aus Stahl unterstützt eine zuverlässige Stabilität bei der Montage. Dank der beiliegenden Dichtungen und Schrauben für den Potentialausgleich lässt sich das System sicher in bestehende Brandschutzinstallationen integrieren, um die geforderten Feuerwiderstandsklassen von I30 bis I120 dauerhaft zu unterstützen.
Technische Daten
| Hersteller | OBO Bettermann |
| Artikelnummer | OBO-7216330 |
| Außenbreite | 209 |
| Außenhöhe | 78 |
| beflammbare Seiten | 3 |
| EAN-13 | 4012195917281 |
| Farbe | sonstige |
| Feuerwiderstandsklasse I - Installationskanal | 120 |
| Gewicht | 0,1 kg |
| Info | kr |
| Innenbreite | 110 |
| Innenhöhe | 70 |
| Isoliermaterial | sonstige |
| Maße (B x H) | 70 x 110 |
| Mit Bodenlochung | Nein |
| Oberflächenschutz | bandverzinkt |
| Trennwände möglich | Nein |
| Typ | BSKM-FW 0711 |
| Ummantelung | Stahl |
| Winkel | 90 |
| WEEE-Nr. | 69800996 |
