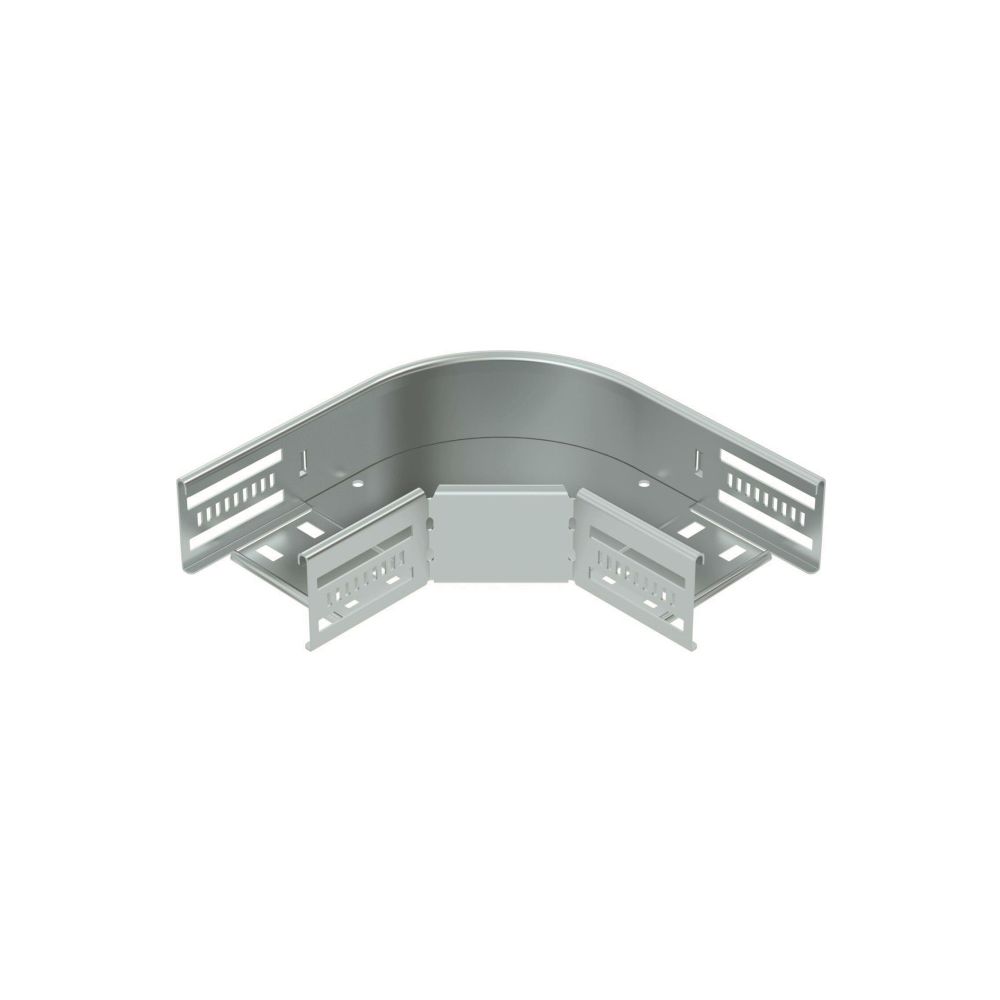

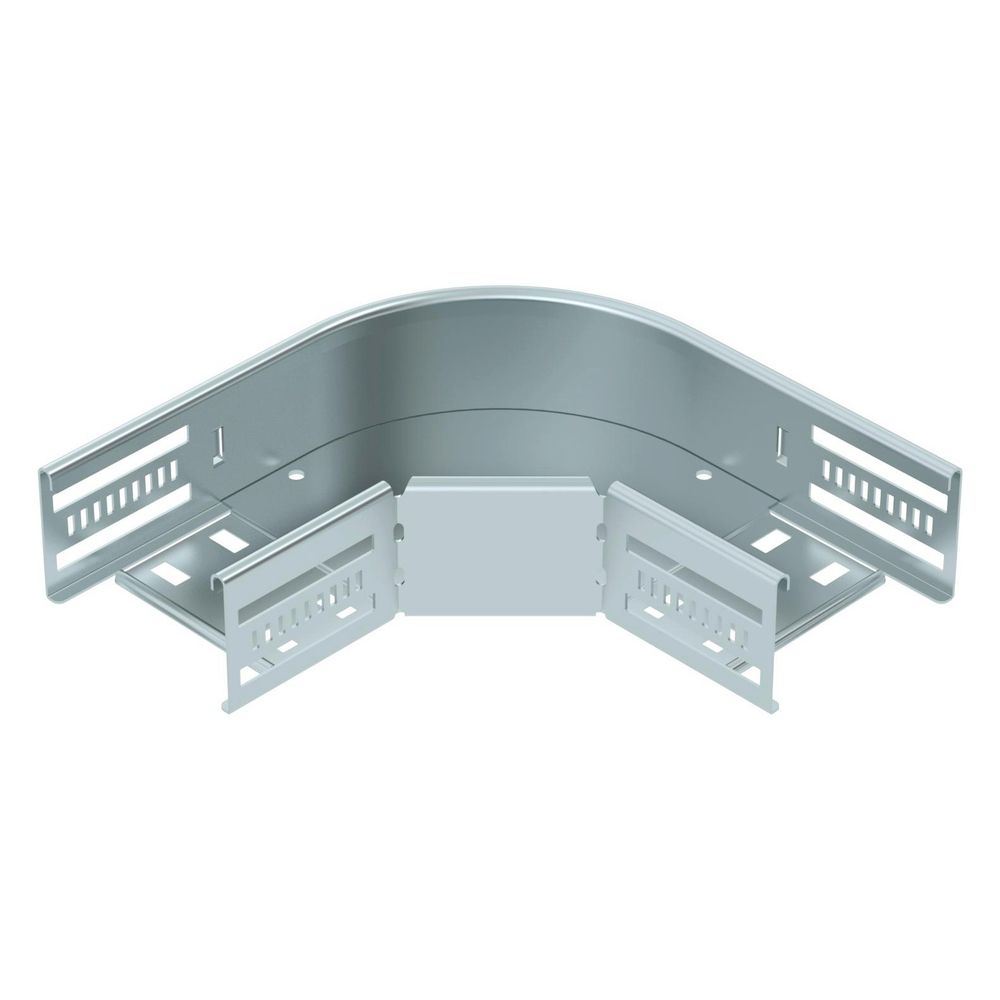

OBO Bettermann Bogen 90 Grad RB 90 610 FS, 60x100mm, Stahl, Zink

Dieser 90°-Bogen ermöglicht eine präzise horizontale Richtungsänderung bei Kabelrinnensystemen mit einer Seitenhöhe von 60 mm und einer Breite von 100 mm. Das aus bandverzinktem Stahl gefertigte Formteil ist für den Innenbereich konzipiert und unterstützt den Funktionserhalt. Dank des integrierten Verbinders lässt sich das Bauteil flexibel sowohl schraublos als auch mittels Schraubverbindung montieren.

Montage und Anwendung

Der starre, glatte Bogen ist für die nahtlose Integration in bestehende Kabeltragsysteme ausgelegt. Die Montage erfolgt wahlweise über eine schraublose Verbindung mittels Doppelklemmen oder klassisch durch Flachrundschrauben und Kombimuttern. Durch die vorhandene Seiten- und Bodenlochung ist eine einfache Befestigung sichergestellt. Das Formteil ist für einen Temperaturbereich von -20 °C bis 120 °C ausgelegt und bietet eine robuste Lösung für die professionelle Leitungsführung.

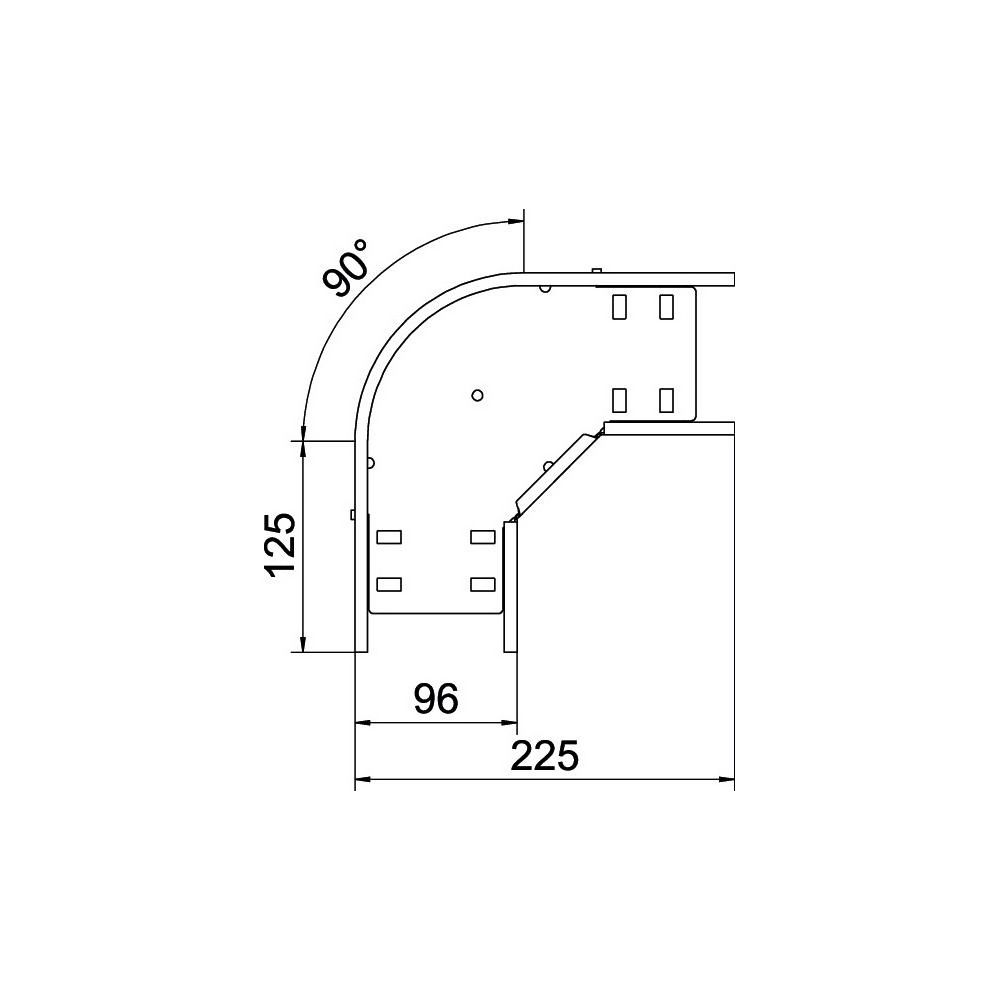

Technische Daten

• Winkel: 90 °
• Kabelrinnenhöhe: 60 mm
• Kabelrinnenbreite: 100 mm
• Innenradius: 50 mm
• Materialstärke: 0,8 mm
• Werkstoff: Stahl
• Oberflächenschutz: bandverzinkt
• Einsatztemperatur: -20 bis 120 °C
• Richtungsänderung: horizontal

Die robuste Konstruktion aus bandverzinktem Stahl ermöglicht eine zuverlässige Leitungsführung bei horizontalen Richtungsänderungen. Mit einer Seitenhöhe von 60 mm und einer Breite von 100 mm fügt sich das Formteil passgenau in entsprechende Systeme ein. Die Kombination aus integriertem Verbinder und der Wahlmöglichkeit zwischen schraubloser oder verschraubter Montage bietet eine hohe Flexibilität bei der Installation im Innenbereich, wobei die Eignung für den Funktionserhalt die hohe Qualität unterstreicht.
