Beschreibung

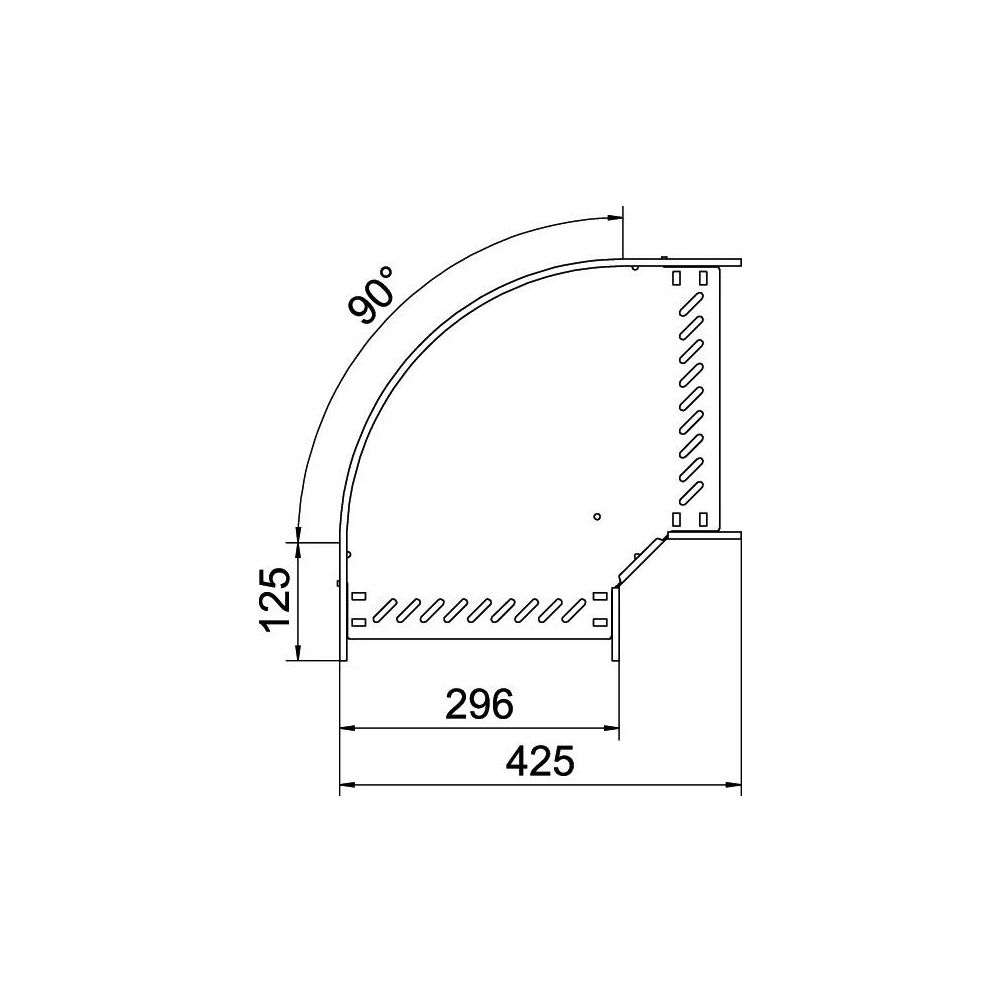

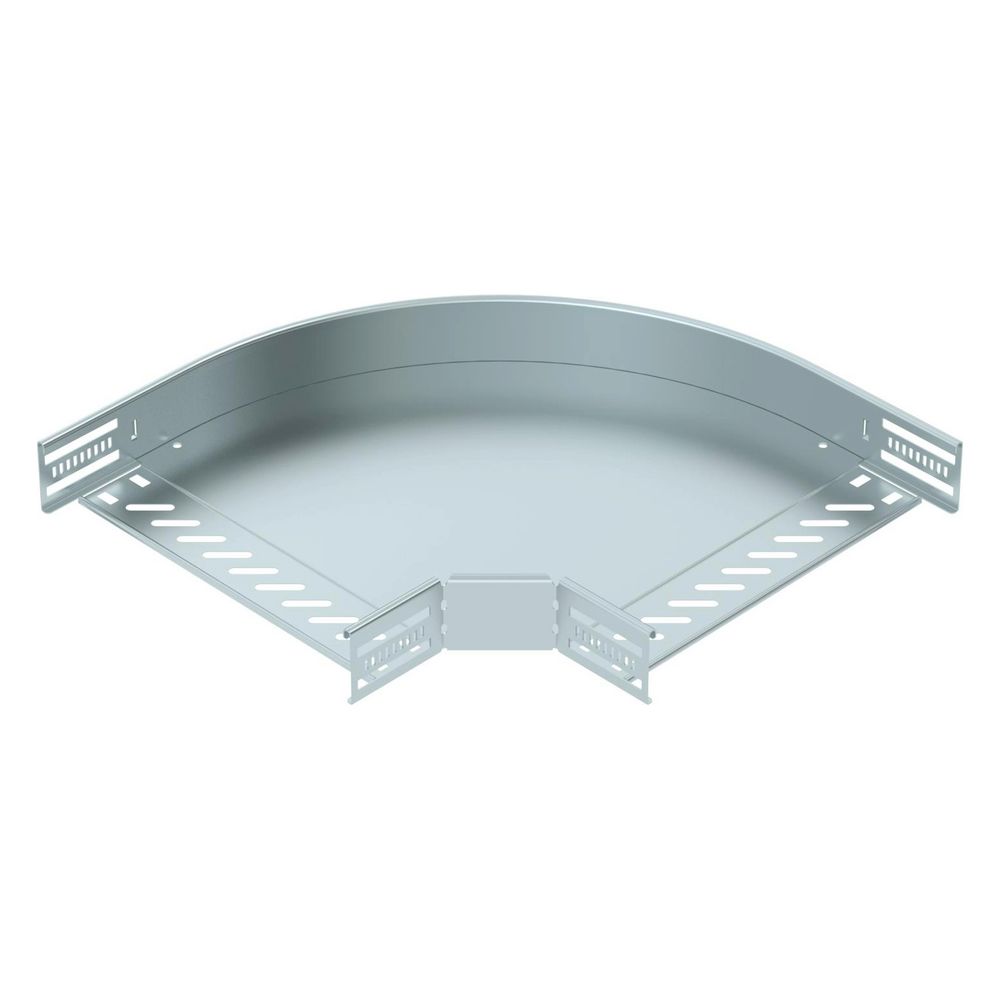

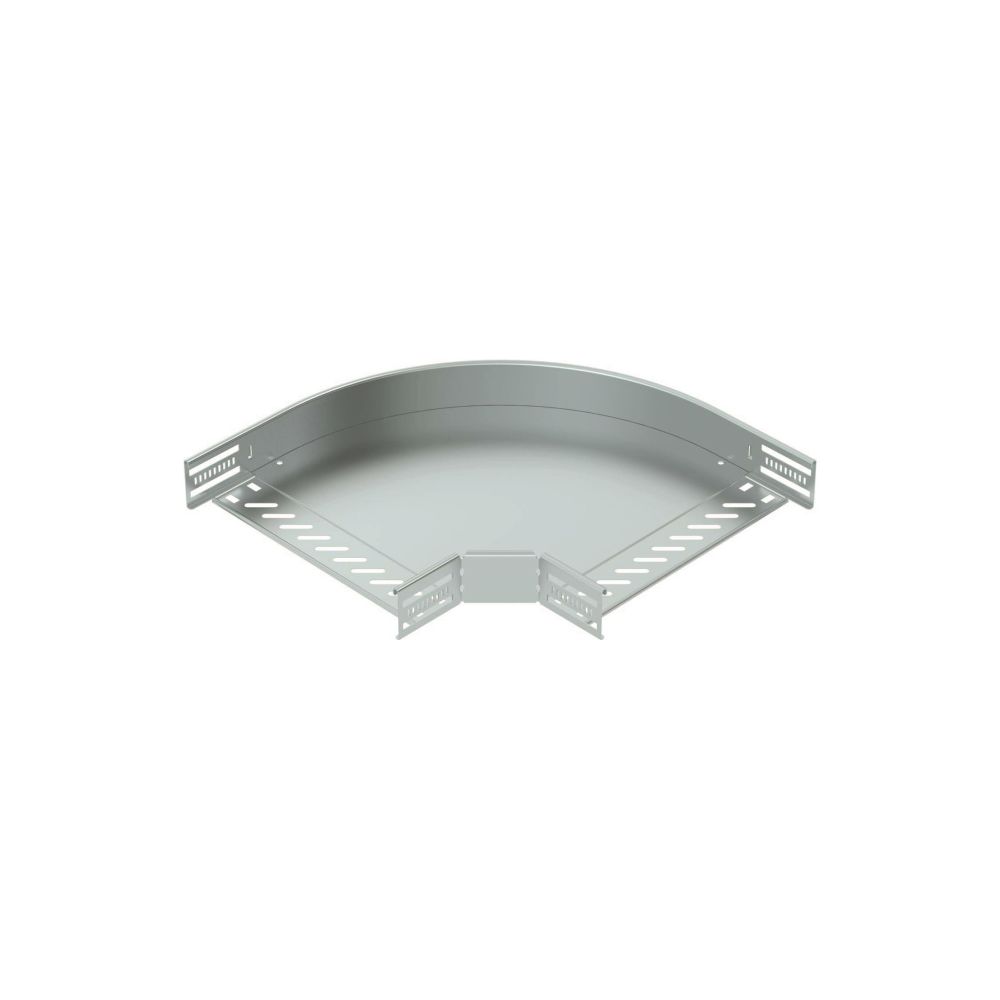

OBO Bettermann Bogen 90 Grad RB 90 630 FS, 60x300mm, Stahl, Zink
Dieser 90°-Bogen ermöglicht eine präzise horizontale Richtungsänderung bei Kabelrinnensystemen mit einer Seitenhöhe von 60 mm und einer Breite von 300 mm. Das aus bandverzinktem Stahl gefertigte Formteil ist für den Innenbereich konzipiert und zeichnet sich durch eine robuste, starre Bauweise aus. Dank des integrierten Verbinders lässt sich das System effizient in bestehende Installationen einbinden.
Montage und Anwendung
Die Installation erfolgt flexibel wahlweise über eine schraubenlose Montage mittels Doppelklemmen oder durch eine klassische Schraubverbindung mit Flachrundschrauben und Kombimuttern. Das Bauteil verfügt über eine Seiten- sowie eine Bodenlochung, was die Anpassung an unterschiedliche Trassenverläufe erleichtert. Mit einem Innenradius von 50 mm sorgt das Formteil für eine fachgerechte Kabelführung bei Richtungswechseln.
Eignung und Material
Das System ist für den Funktionserhalt ausgelegt und hält Einsatztemperaturen zwischen -20 °C und 120 °C stand. Die Materialstärke von 0,8 mm gewährleistet die notwendige Stabilität. Durch die bandverzinkte Oberfläche ist das Material gegen äußere Einflüsse geschützt.
Die Kombination aus hoher mechanischer Belastbarkeit und flexiblen Verbindungsmöglichkeiten macht dieses Formteil zur idealen Lösung für anspruchsvolle Leitungsführungen. Mit einer Breite von 300 mm und einer Seitenhöhe von 60 mm fügt sich der Bogen nahtlos in entsprechende Kabelrinnensysteme ein. Die integrierte Verbindertechnik reduziert den Montageaufwand und unterstützt sowohl schraubbare als auch schraubenlose Verbindungsmethoden für eine zuverlässige Installation.
Technische Daten
- Winkel: 90 °
- Kabelrinnenhöhe: 60 mm
- Kabelrinnenbreite: 300 mm
- Innenradius: 50 mm
- Materialstärke: 0,8 mm
- Werkstoff: Stahl
- Oberflächenschutz: bandverzinkt
- Einsatztemperatur: -20 - 120 °C
- Richtungsänderung: horizontal
- Geeignet für Funktionserhalt: Ja
Technische Daten
| Hersteller | OBO Bettermann |
| Artikelnummer | OBO-6036566 |
| Ausführung | integrierter Verbinder |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Brillenflansch | Stahl |
| EAN-13 | 4012197343194 |
| Einsatztemperatur | -20 - 120 |
| Farbe | Zink |
| Für schraubenlose Verbindung | Ja |
| Für Verbindung mit Schrauben | Ja |
| Geeignet für Funktionserhalt | Ja |
| Geeignet für Kabelrinnenbreite | 300 |
| Geeignet für Kabelrinnenhöhe | 60 |
| Gewicht | 1,371 kg |
| Innenradius | 50 |
| Kabelrinnenbreite | 300 |
| Kabelrinnenhöhe | 60 |
| Materialstärke | 0,8 |
| Mit Oberteil | Nein |
| Montagelochung im Boden | Ja |
| NATO-Lochbild | Nein |
| Oberflächenschutz | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | Nein |
| Seitenlochung | Ja |
| Werkstoff | Stahl |
| Winkel | 90 |
| WEEE-Nr. | 69800996 |
