Beschreibung

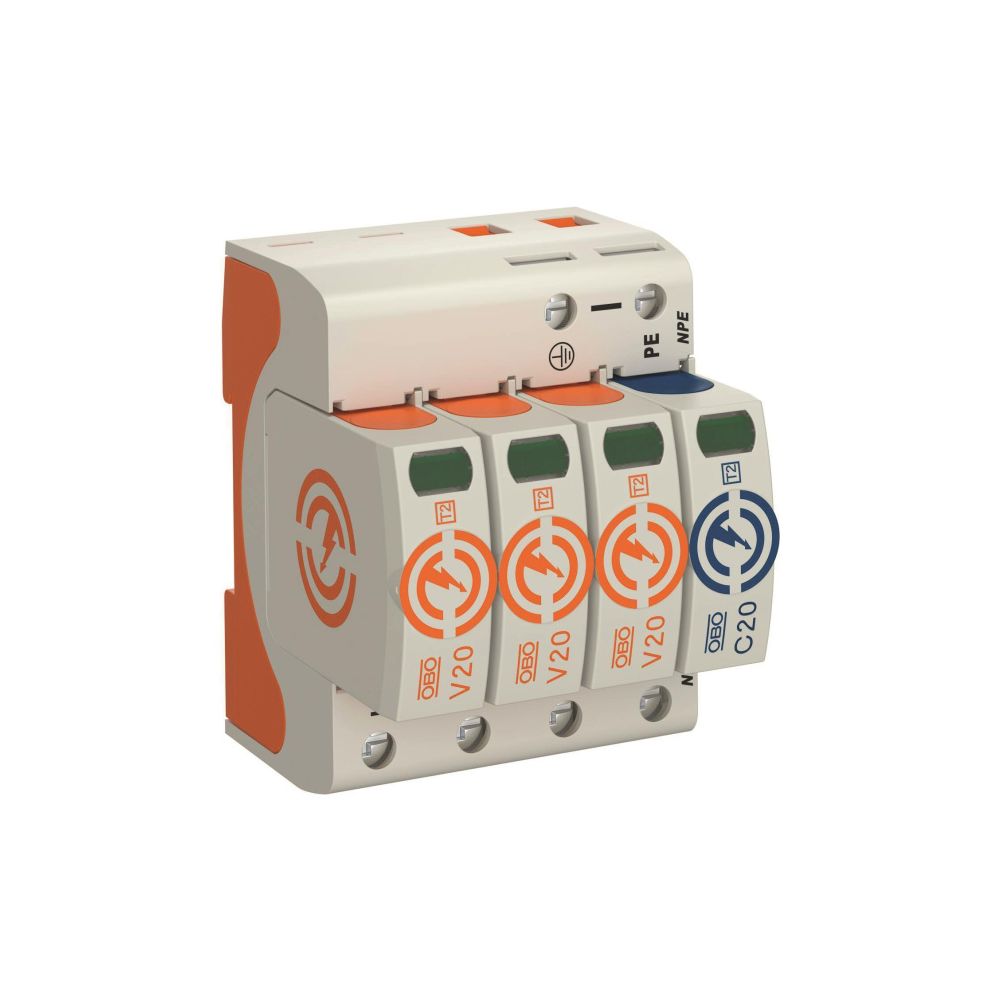

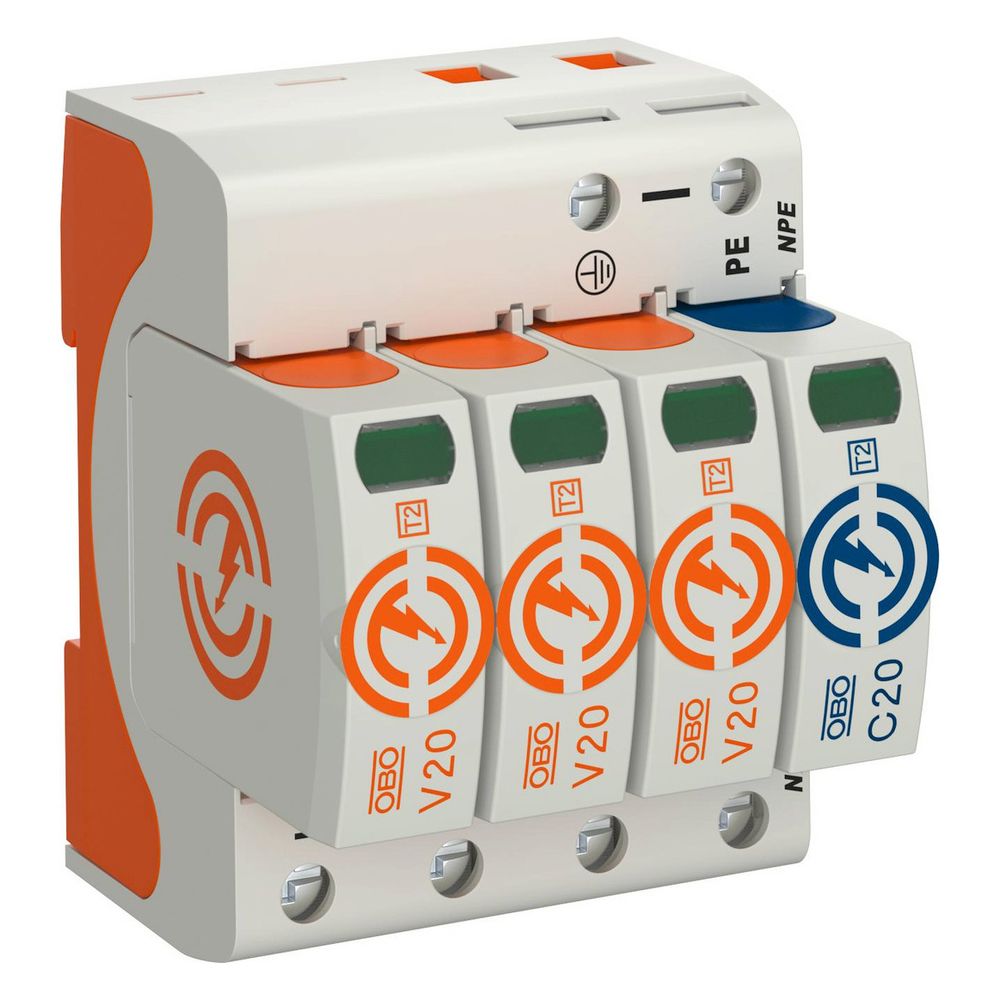

OBO Bettermann Überspannungsableiter V20 V20-3+NPE-280, 280V, 40kA, 4 TE, IP20
Dieser dreipolige Überspannungsableiter der Serie V20 dient dem Potentialausgleich in Haupt- und Unterverteilungen. Das modulare Gerät der Typ-2-Klasse schützt elektrische Anlagen gemäß VDE 0100-443 vor transienten Überspannungen. Dank leistungsfähiger Varistoren bietet das System ein hohes Ableitvermögen bei kompakter Bauweise.
Funktionsweise und Sicherheit
Der Überspannungsschutz basiert auf hochleistungsfähigen Varistoren, die ein maximales Ableitvermögen von 40 kA pro Pol erreichen. Eine integrierte dynamische Abtrennvorrichtung sorgt für Betriebssicherheit. Der Status des Ableiters lässt sich jederzeit über eine optische Anzeige direkt am Gerät ablesen. Die vibrationssichere Verrastung sowie eine integrierte Spannungs- und Typenkodierung verhindern Fehlsteckungen der Oberteile und erhöhen die Montagequalität.
Montage und Anwendung
Das aus halogenfreiem Kunststoff gefertigte Gehäuse ist für die Installation auf einer Hutschiene TH35 ausgelegt und beansprucht eine Baugröße von 4 TE. Die keilförmige Kontaktgestaltung ermöglicht ein unkompliziertes Einsetzen und Entnehmen der steckbaren Module. Das System ist für verschiedene Netzformen wie TN, TN-C-S, TN-S und TT geeignet und unterstützt Leiterquerschnitte bis zu 35 mm².
Technische Daten
- Nennspannung AC: 230 V
- Max. Dauerspannung AC: 280 V
- Nennableitstoßstrom (8/20): 20 kA
- Max. Ableitstoßstrom (8/20): 40 kA
- Schutzpegel: 1,3 kV
- Baugröße: 4 TE
- Montageart: Hutschiene TH35
- Schutzart: IP20
- Max. Leiterquerschnitt: 35 mm²
Durch die Kombination aus hoher Ableitkapazität und modularer Bauweise stellt dieser Überspannungsableiter eine effiziente Lösung für den Schutz der Stromversorgung dar. Mit einer maximalen Dauerspannung von 280 V und einem Schutzpegel von 1,3 kV bietet das Gerät eine robuste Absicherung für anspruchsvolle Installationsumgebungen.
Technische Daten
| Hersteller | OBO Bettermann |
| Artikelnummer | OBO-5095253 |
| Baugröße | 4 TE |
| EAN-13 | 4012196161331 |
| Gewicht | 0,486 kg |
| Höchste Dauerspannung AC | 280 |
| Integrierte Vorsicherung | Nein |
| Max Ableitstoßstrom | 40 kA |
| Max Dauerspannung AC | 280 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 35 |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
| Mit Fernmeldekontakt | Nein |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom | 20 kA |
| Nennspannung AC | 230 |
| Netzform TN | Ja |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Schutzpegel | 1,3 |
| Schutzpegel L-N | 1,3 |
| Schutzpegel N-PE | 1,3 |
| Signalisierung am Gerät | optisch |
| WEEE-Nr. | 69800996 |
