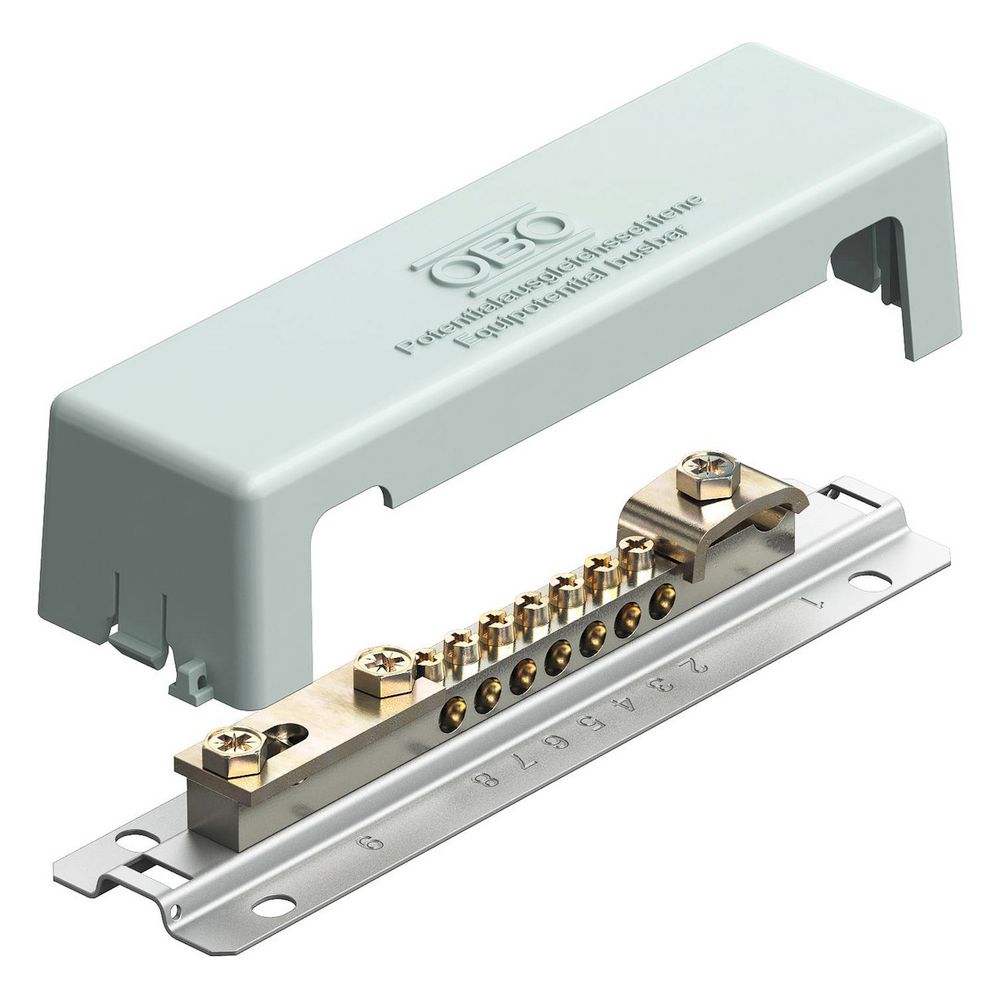

OBO Bettermann Potentialausgleichsschiene 1809/M, 188x52x43mm, Messing/Stahl, Grau

Diese Potentialausgleichsschiene dient der Umsetzung des Potentialausgleichs nach DIN VDE 0100-410/-540 sowie des Blitzschutzpotentialausgleichs nach DIN VDE 0185-305. Die Komponente ist für die Aufbau-Montage konzipiert und zeichnet sich durch eine hohe Blitzstromtragfähigkeit aus.

Robuste Konstruktion

Die Kontaktleiste besteht aus vernickeltem Messing, während die Fußplatte aus bandverzinktem Stahl gefertigt ist. Die Klemmen und Schrauben sind galvanisch verzinkt, was eine hohe Korrosionsbeständigkeit unterstützt. Zum Schutz der Anschlüsse ist eine graue Abdeckhaube aus Polystyrol vorhanden, die sich bei Bedarf plombieren und beschriften lässt.

Vielseitige Anschlussmöglichkeiten

Das Bauteil bietet eine flexible Konfiguration für unterschiedliche Leiterquerschnitte. Es stehen sieben Anschlüsse für ein- oder mehrdrähtige Leitungen bis 25 mm² beziehungsweise feindrähtige Leitungen bis 16 mm² zur Verfügung. Zusätzlich ermöglicht die Schiene die Aufnahme eines Rundleiters von 8 bis 10 mm sowie eines Flachleiters bis 30 mm Breite.

Die Kombination aus hochwertigen Materialien gewährleistet eine sichere Anwendung in Elektroinstallationen. Mit einer Blitzstromtragfähigkeit von 100 kA (10/350) erfüllt das Produkt hohe Sicherheitsanforderungen. Die kompakte Bauform mit einer Länge von 188 mm, einer Breite von 52 mm und einer Höhe von 43 mm ermöglicht eine einfache Montage.

Technische Daten

• Länge: 188 mm
• Breite: 52 mm
• Höhe: 43 mm
• Blitzstromtragfähigkeit: 100 kA (10/350)
• Werkstoff Kontaktschiene: Messing, vernickelt
• Anschluss Rundleiter: 1x 8-10 mm
• Anschluss Flachleiter: 1x bis 30 mm
• Anschluss Leitungen: 7x bis 25 mm² (starr) / 16 mm² (feindrähtig)
• Bauform: Aufbau fix
• Ausführung: Mit Abdeckhaube
