Beschreibung
OBO Bettermann Potentialausgleichsschiene 1809, 188x52x44,5mm, Messing/Stahl, Lichtgrau
Die Potentialausgleichsschiene Typ 1809 von OBO Bettermann dient der Umsetzung des Potentialausgleichs nach DIN VDE 0100-410/-540 sowie des Blitzschutzpotentialausgleichs gemäß DIN VDE 0185-305. Die für den Innenbereich konzipierte Komponente bietet eine Blitzstromtragfähigkeit von 100 kA (10/350) und ist mit einer schlagfesten, plombierbaren Abdeckhaube ausgestattet.
Robuste Konstruktion

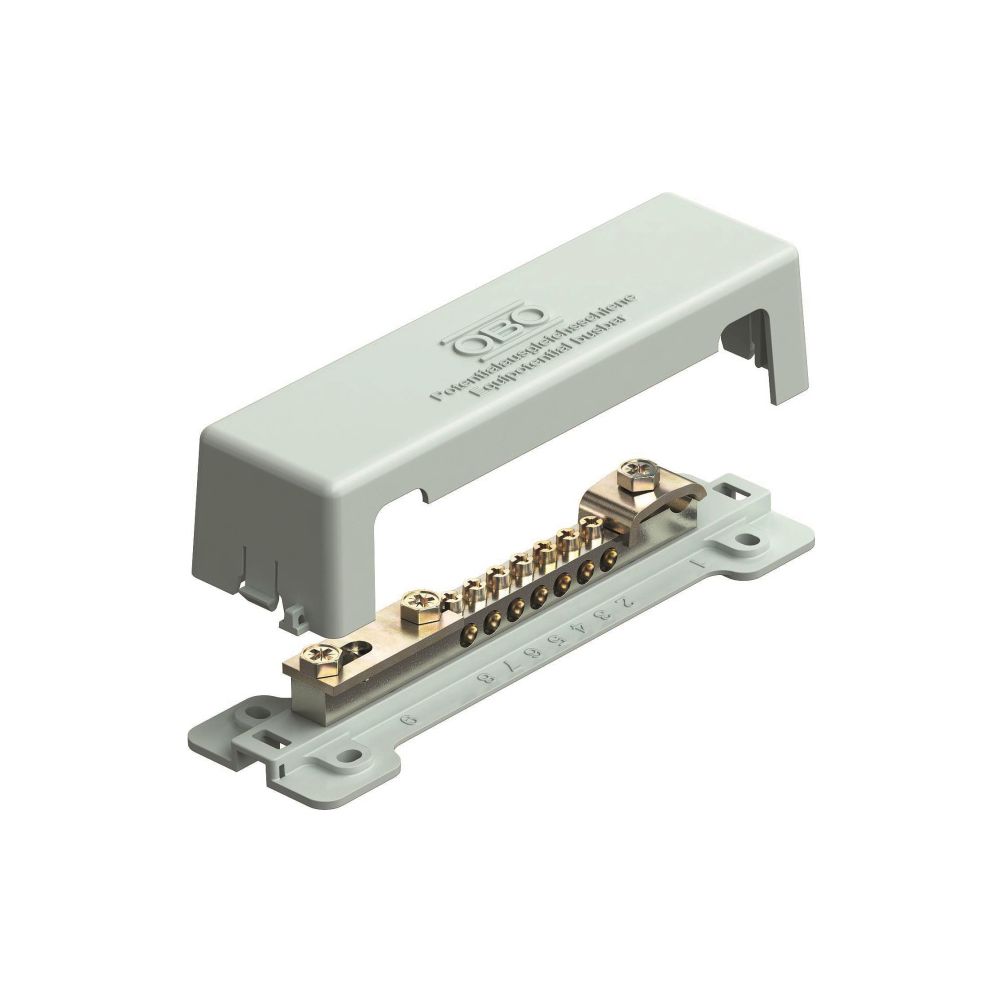

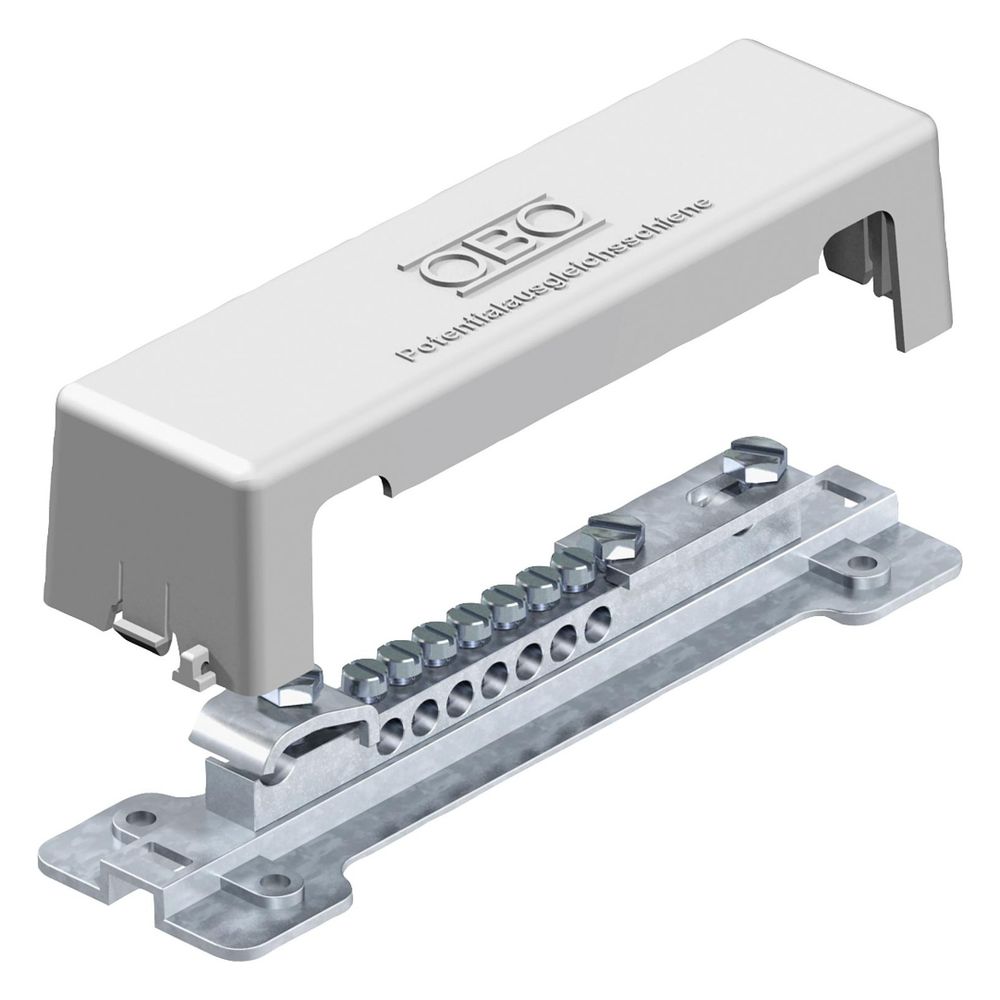

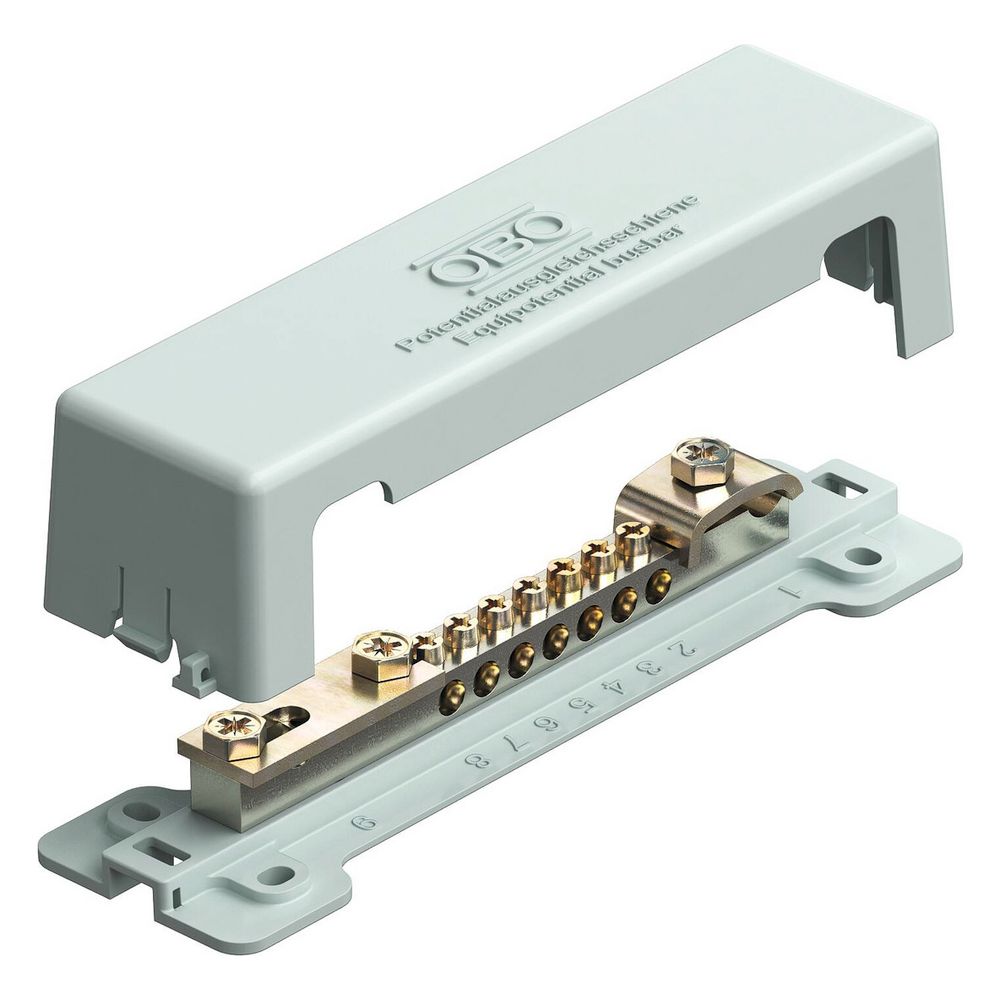

Die Schiene besteht aus einer vernickelten Messing-Kontaktschiene, die auf einer stabilen Fußplatte montiert ist. Die Bauform ist für die feste Montage im Innenbereich ausgelegt. Durch die Abdeckhaube sind die Anschlüsse vor äußeren Einflüssen geschützt.
Vielseitige Anschlussmöglichkeiten
Das System bietet Flexibilität bei der Installation. Es stehen sieben Anschlüsse für ein- oder mehrdrähtige Leitungen bis 25 mm² beziehungsweise feindrähtige Leitungen bis 16 mm² zur Verfügung. Ergänzend dazu ermöglicht die Schiene die Aufnahme eines Rundleiters (Rd 8-10) sowie eines Flachleiters bis 30 mm Breite.

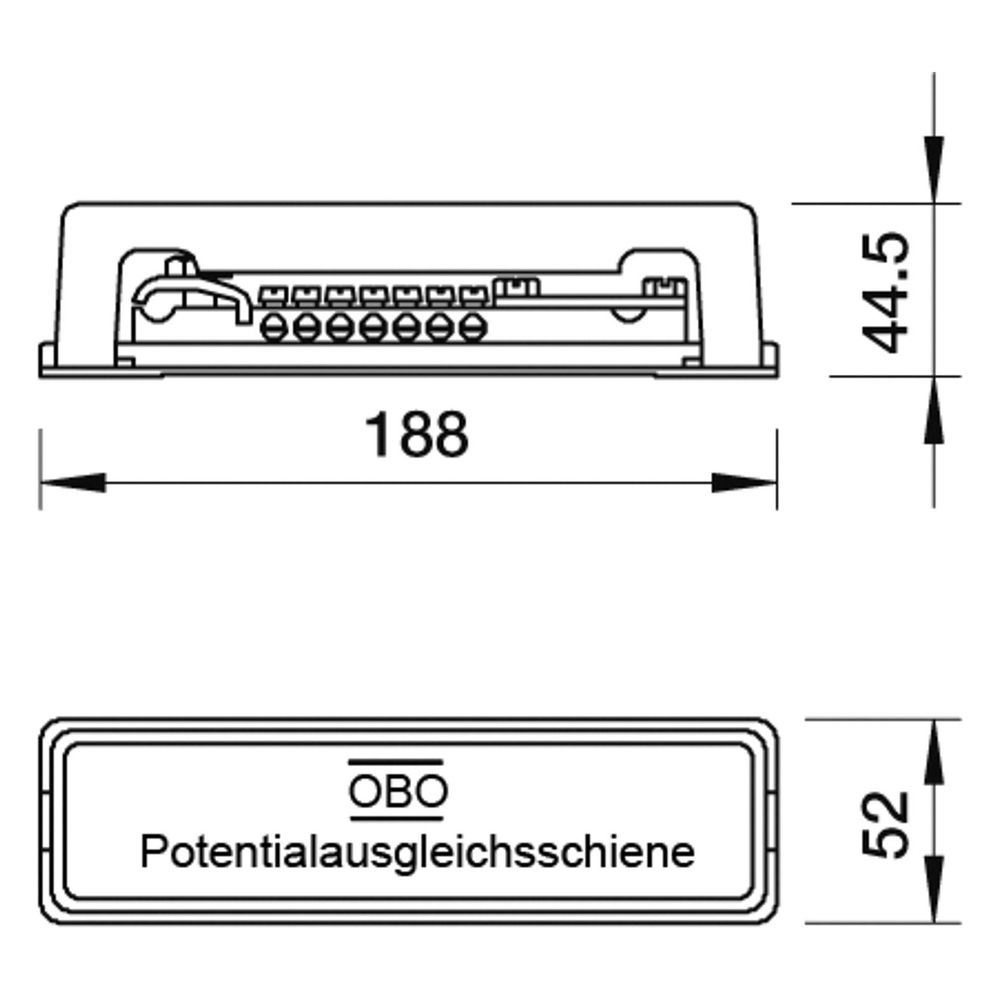

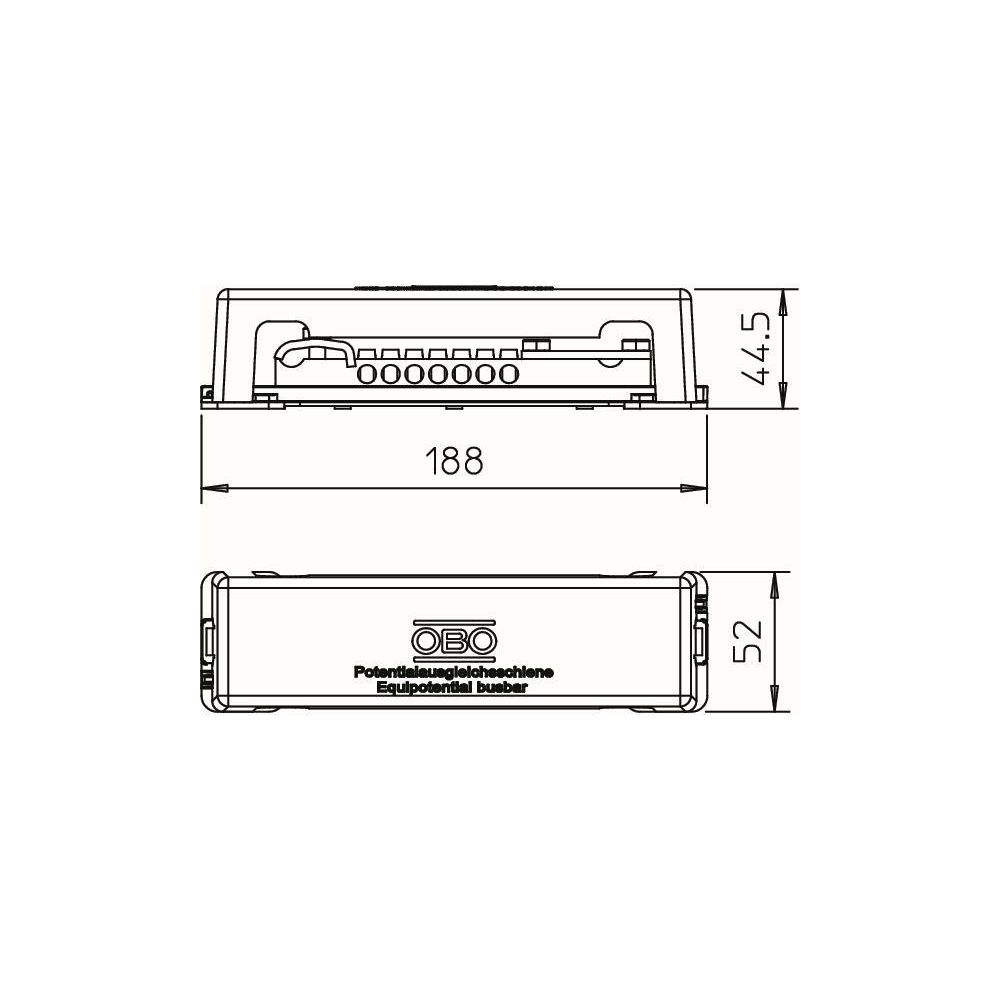

Die Potentialausgleichsschiene überzeugt durch ihre kompakte Bauweise und hohe Belastbarkeit. Mit einer Länge von 188 mm, einer Breite von 52 mm und einer Höhe von 44,5 mm lässt sie sich effizient in Erdungssysteme integrieren. Die Kombination aus vernickeltem Messing und schlagfestem Kunststoff sorgt für eine sichere Verbindung im Potentialausgleich.
Technische Daten
- Länge: 188 mm
- Breite: 52 mm
- Höhe: 44,5 mm
- Blitzstromtragfähigkeit: 100 kA (10/350)
- Anschlüsse Leitung bis 25 mm²: 7
- Anschlüsse Rundleiter 8-10 mm: 1
- Anschlüsse Flachleiter bis 30 mm: 1
- Werkstoff Kontaktschiene: Messing vernickelt
- Werkstoff Klemme: Stahl, galvanisch verzinkt
- Farbe: Grau
Technische Daten
| Hersteller | OBO Bettermann |
| Anzahl der Anschlüsse Flachleiter bis 30 mm | 1 |
| Anzahl der Anschlüsse Flachleiter bis 40 mm | 0 |
| Anzahl der Anschlüsse Leitung bis 16 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 25 mm² starr | 7 |
| Anzahl der Anschlüsse Leitung bis 6 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 95 mm² starr | 0 |
| Anzahl der Anschlüsse Rundleiter 10 mm | 0 |
| Anzahl der Anschlüsse Rundleiter 8 mm | 0 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm | 1 |
| Anzahl der Anschlüsse Rundleiter gesamt | 1 |
| Artikelnummer | OBO-5015073 |
| Ausführung | mit Abdeckhaube |
| Bauform | Aufbau fix |
| Breite | 52 |
| EAN-13 | 4012195378259 |
| Gewicht | 0,234 kg |
| Halogenfrei | Nein |
| Höhe | 44,5 |
| Isolator | Ja |
| Länge | 188 |
| Oberfläche der Klemme | galvanisch/elektrolytisch verzinkt |
| Oberfläche der Kontaktschiene | vernickelt |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Messing |
| WEEE-Nr. | 69800996 |
