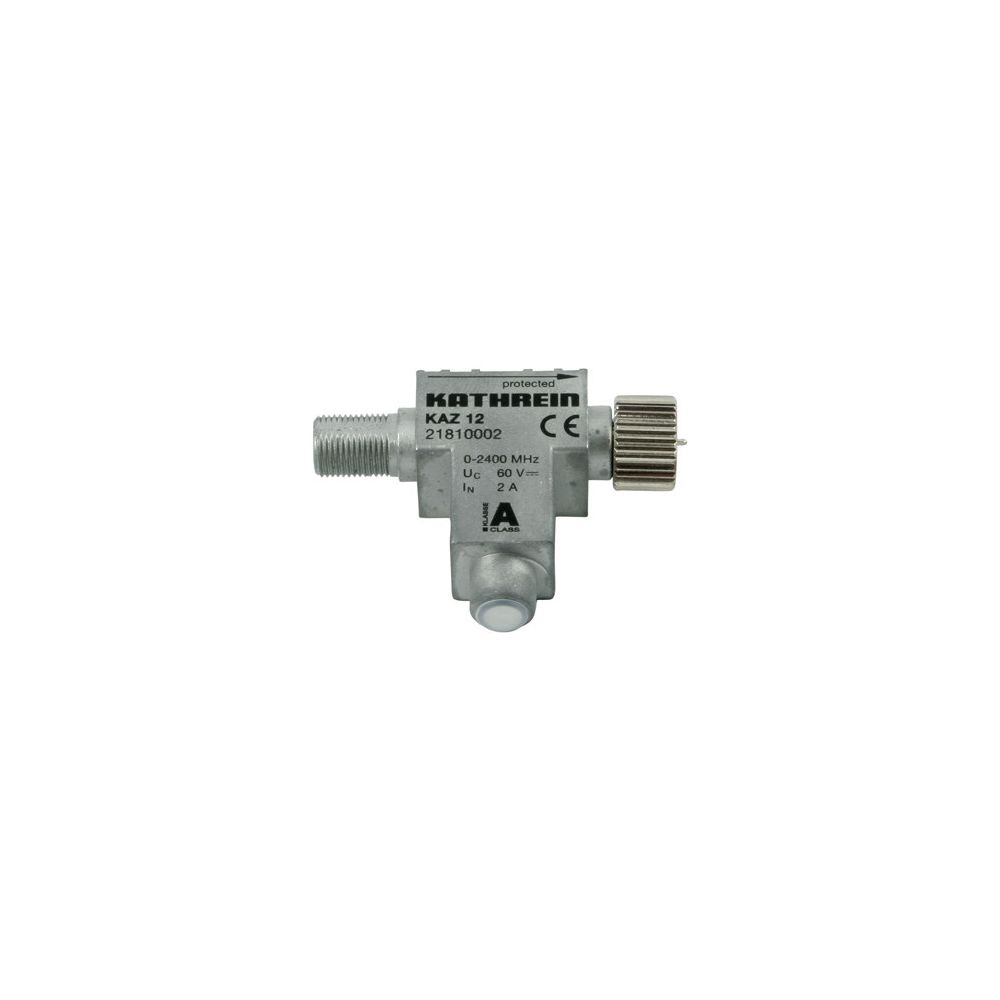

Kathrein Blitzstromableiter KAZ 12, 5-2400 MHz, 75 Ohm, 21810002
Der Kathrein Blitzstromableiter KAZ 12 dient als Grobschutz für Informations- und MSR-Technik in SAT-, BK- und DVB-T-Empfangs- sowie Verteilanlagen. Das Gerät schützt Systemkomponenten effektiv vor transienten Überspannungen und ist für den Einsatz an den Schnittstellen LPZ 0A-1 und höher konzipiert. Mit einem Frequenzbereich von 5 bis 2400 MHz ermöglicht das Bauteil den Durchlass von 22-kHz- und DiSEqC-Signalen.
Schutzfunktion und Anwendung
Der Grobschutz basiert auf einem integrierten Gas-Ableiter, der hohe Ableitströme bewältigt. Durch den Einsatz dieses Moduls wird das Stromstoßableitvermögen bestehender Anlagen, etwa in Kombination mit dem KAZ 11, erhöht. Die Installation sollte möglichst nah an der Hauseinführung erfolgen. Das Gerät ist für die Innenmontage vorgesehen und unterstützt eine Fernspeisung von 60 V DC bei einem Nennlaststrom von 2 A.
Technische Daten
- Frequenzbereich: 5 - 2400 MHz
- Blitzstoßstrom (10/350 µs): 2,5 kA
- Nennableitstoßstrom (8/20): 10 kA
- Nennlaststrom: 2 A
- Max. Dauerspannung: 700 V
- Schutzpegel: 700 V
- Impedanz: 75 Ohm
- Anschluss: F-Connector
Dieser Blitzstromableiter bietet eine Lösung zur Absicherung koaxialer Netze gegen Überspannungsereignisse. Durch die Kombination aus einem Blitzstoßstrom von 2,5 kA und einem Nennableitstoßstrom von 10 kA stellt das Modul eine hohe Betriebssicherheit für Empfangsanlagen sicher. Die Kompatibilität mit gängigen Steuersignalen und die Integration über F-Anschlüsse machen das Bauteil zu einer effizienten Komponente für den Schutz hochwertiger Systemtechnik.
Lieferumfang
- 1x KAZ 12 Blitzstromableiter
- 1x Erdungsblock EMU 21
- 2x F-Connector EMK 01
Technische Daten
| Hersteller | Kathrein |
| Ableiterüberwachung | Nein |
| Anschluss 1 | F-Connector |
| Artikelnummer | KATHREIN-21810002 |
| Blitzstoßstrom (10/350 µs) | 2,5 |
| EAN-13 | 4021121450785 |
| Explosionsgeprüfte Ausführung | Nein |
| Frequenz | 5 - 2400 |
| Gewicht | 0,09 kg |
| Grenzfrequenz | 2450 |
| Höchste Dauerspannung AC | 700 |
| Höchste Dauerspannung DC | 700 |
| Max Dauerspannung AC | 700 |
| Max Dauerspannung DC | 700 |
| Mit Fernmeldekontakt | Nein |
| Montageart | sonstige |
| Nennableitstoßstrom | 10 kA |
| Nennlaststrom | 2 |
| Nennspannung AC | 0 |
| Nennspannung DC | 60 |
| Schutzpegel | 700 |
| Schutzpegel Ader/Ader | 600 |
| Schutzpegel Ader/Erde | 600 |
| Schutzpegel Ader/Signalground | 700 |
| Schutzpegel Signalground/Protectiveground | 600 |
| Signalisierung am Gerät | ohne |
| WEEE-Nr. | 66199153 |
