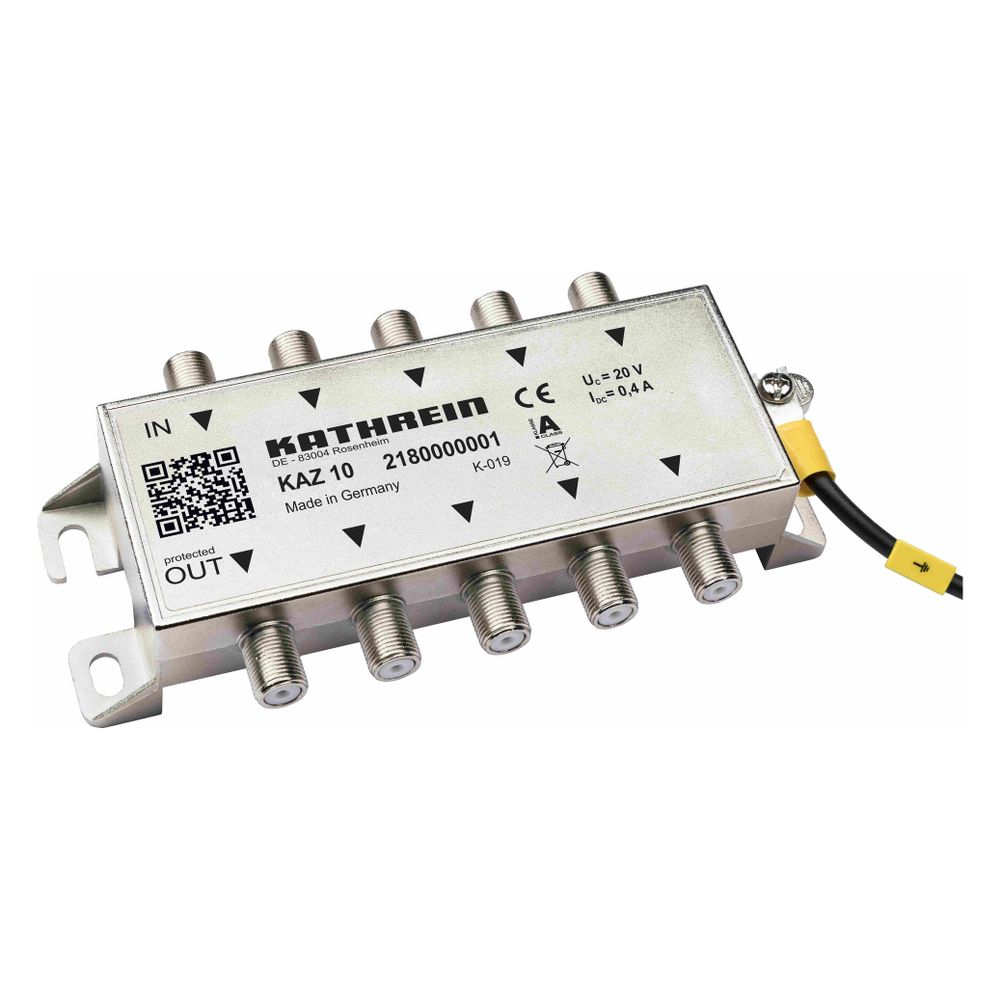

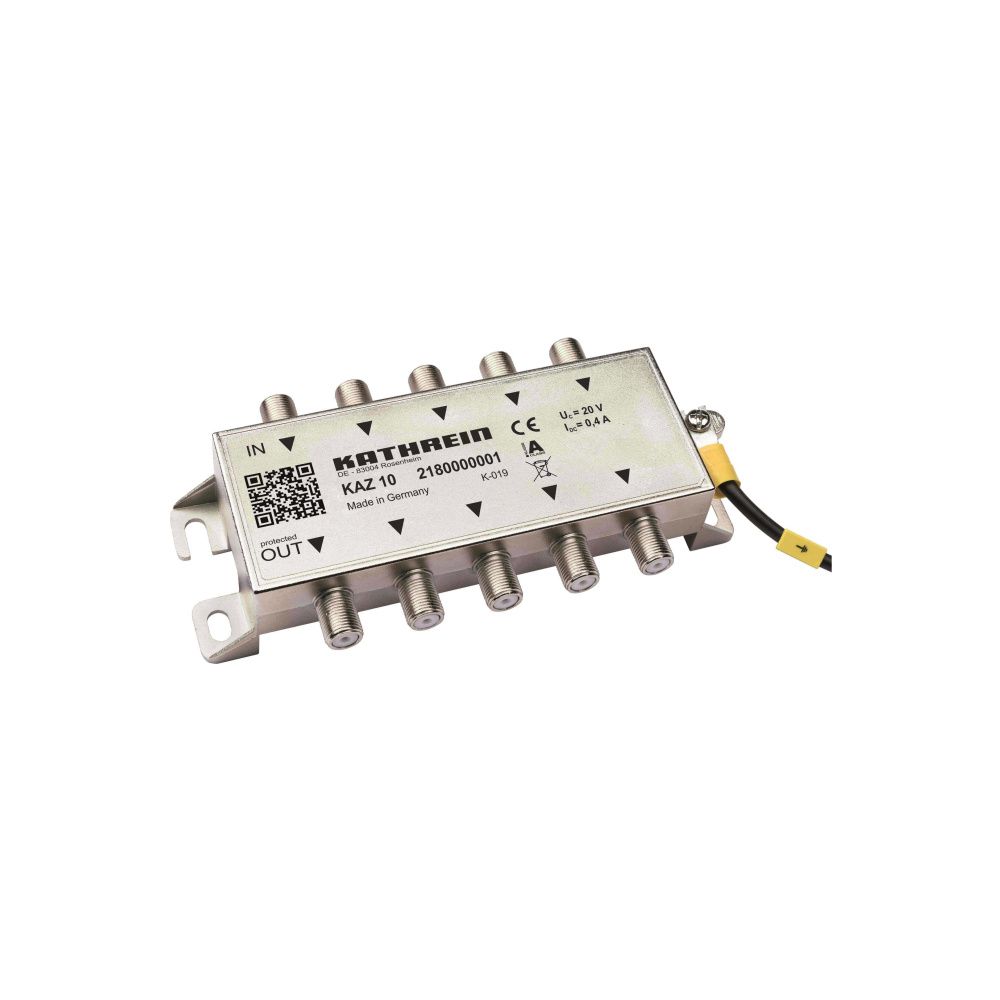

Kathrein Überspannungsschutz KAZ 10, 47-2400 MHz, 5-fach, Aufputz
Der 5-fach Überspannungsschutz dient der Absicherung von Informations- und Antennentechnik gegen transiente Überspannungen. Das Gerät ist für den Einsatz vor Antennenverteilern und Multischaltern konzipiert und unterstützt sowohl digitale als auch analoge Signale für DVB-S/S2/T/T2/C.
Schutz für Antennenanlagen
Der Kombi-Ableiter deckt einen Frequenzbereich von 47 bis 2400 MHz ab und verfügt über fünf F-Anschlüsse. Die Montage erfolgt als Aufputz-Variante in einem Zink-Druckgehäuse, das über einen separaten Erdungsanschluss für Leiter bis 6 mm² verfügt. Mit einer Schutzart von IP40 ist das Bauteil für den Innenbereich geeignet.
Technische Daten
- Anzahl der Leiter: 5
- Frequenzbereich: 47 - 2400 MHz
- Grenzfrequenz: 2450 MHz
- Nennableitstoßstrom (8/20): 2,5 kA
- Blitzstoßstrom (10/350 µs): 0,5 kA
- Nennlaststrom: 0,4 A
- Höchste Dauerspannung DC: 20 V
- Schutzpegel: 500 V
- Montageart: Aufputz
- Schutzart: IP40
Dieses Schutzmodul ermöglicht eine zuverlässige Absicherung von Antennenverteilern und Multischaltern gegen transiente Überspannungen. Durch die Unterstützung eines breiten Frequenzspektrums von 47 bis 2400 MHz und die Auslegung für Fernspeisungen bis 20 V DC bei einem Nennlaststrom von 0,4 A eignet sich das Gerät für moderne Satelliten- und Kabelfernsehanlagen. Die kompakte Bauweise mit fünf F-Anschlüssen unterstützt eine einfache Integration in bestehende Installationen.
Technische Daten
| Hersteller | Kathrein |
| Ableiterüberwachung | Nein |
| Anschluss 1 | F-Connector |
| Anzahl der Leiter (ohne Erde) | 5 |
| Artikelnummer | KATHREIN-2180000001 |
| Baubreite | 145 |
| Blitzstoßstrom (10/350 µs) | 0,5 |
| EAN-13 | 4021121547522 |
| Erdung über | separater Leiter |
| Explosionsgeprüfte Ausführung | Nein |
| Frequenz | 47 - 2400 |
| Gewicht | 0,28 kg |
| Grenzfrequenz | 2450 |
| Höchste Dauerspannung AC | 0 |
| Höchste Dauerspannung DC | 20 |
| Max Dauerspannung AC | 0 |
| Max Dauerspannung DC | 20 |
| Mit Fernmeldekontakt | Nein |
| Montageart | Aufputz |
| Nennableitstoßstrom | 2,5 kA |
| Nennlaststrom | 0,4 |
| Nennspannung DC | 5 - 20 |
| Schutzart (IP) | IP40 |
| Schutzpegel | 500 |
| Schutzpegel Ader/Ader | 120 |
| Schutzpegel Ader/Signalground | 500 |
| Schutzpegel Signalground/Protectiveground | 120 |
| Trennmöglichkeit des Signalkreises | Nein |
| WEEE-Nr. | 66199153 |
