Beschreibung

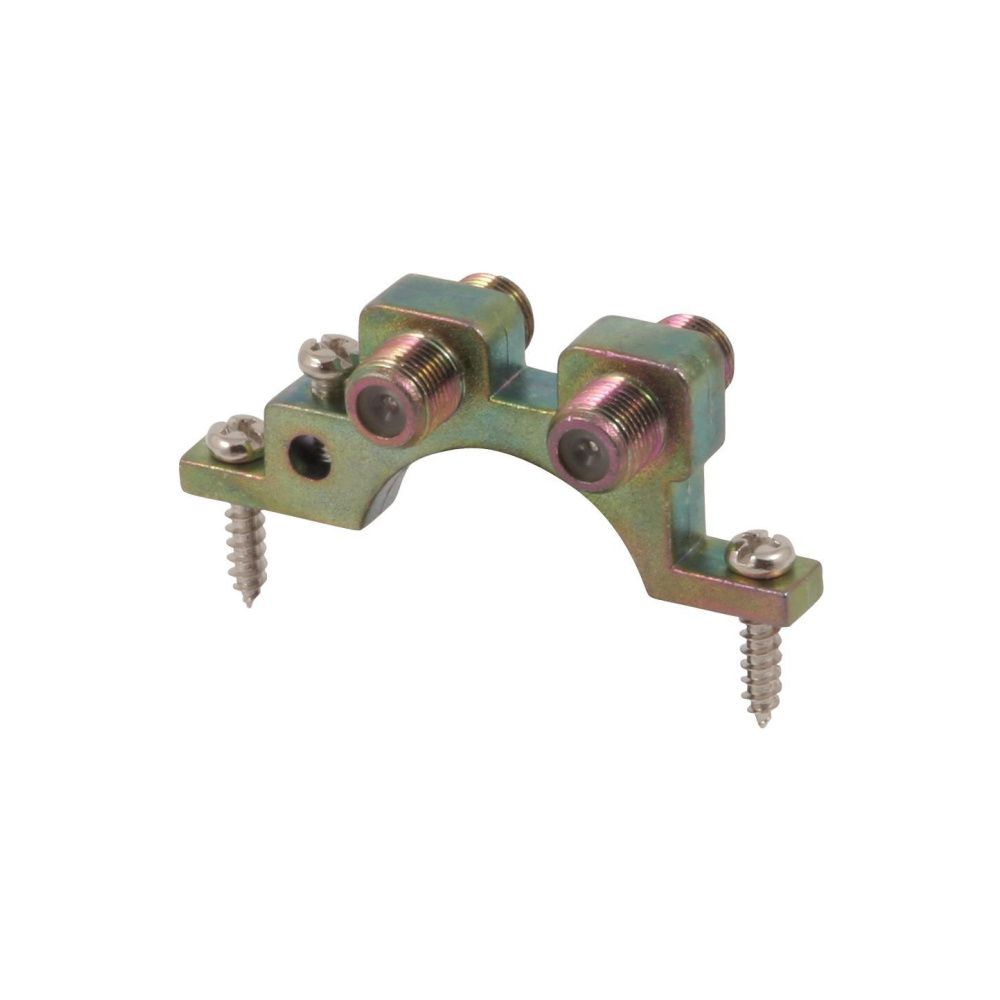

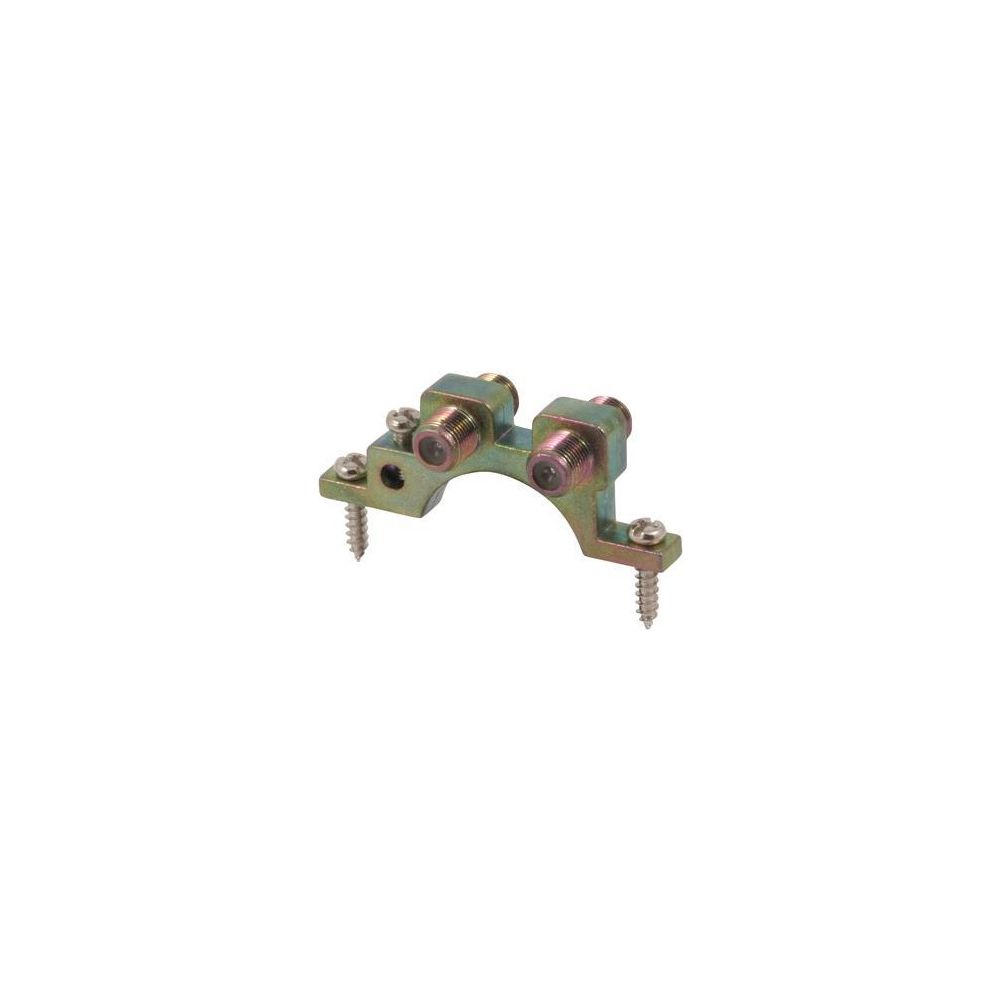

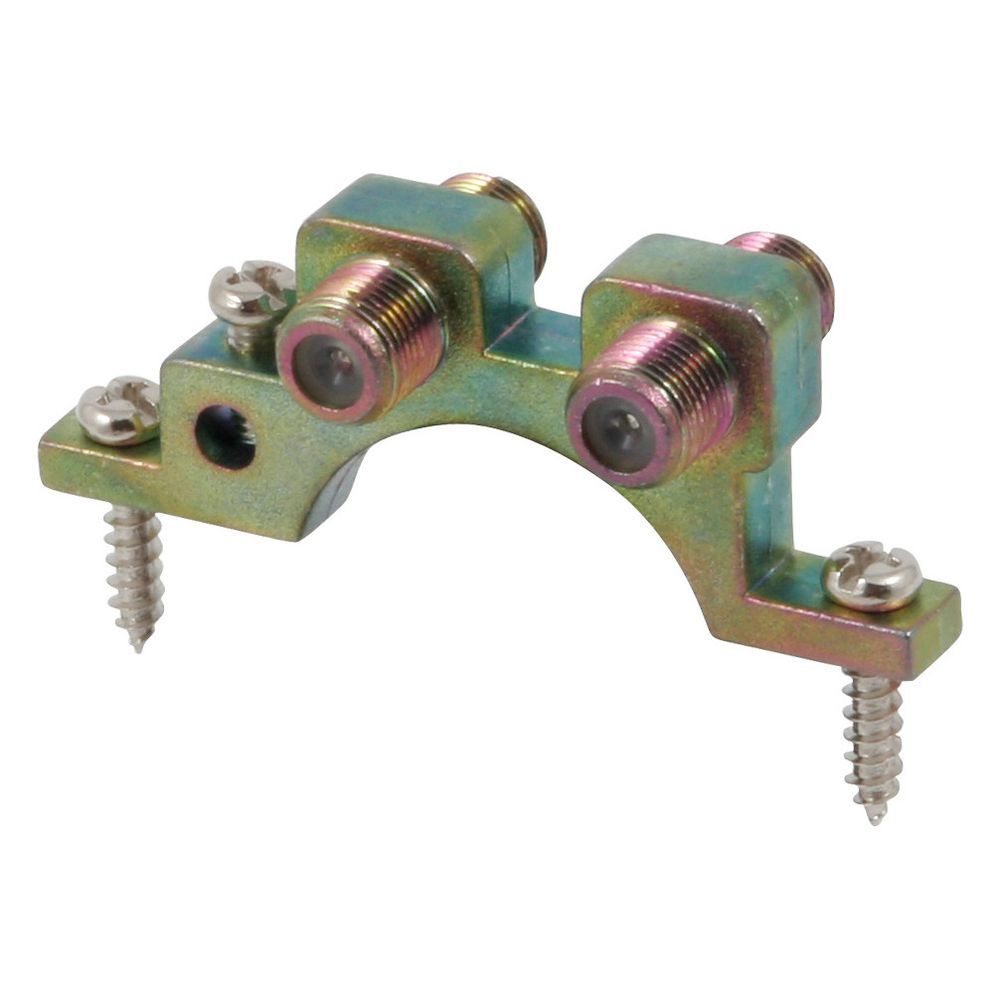

Kathrein F-Erdungsblock EMU 22, 32x55x35mm, Stahl, vernickelt
Der 2-fach Erdungsblock dient der Einbindung von Kabelschirmen in den Potenzialausgleich von Antennenanlagen. Das Bauteil entspricht der Schirmungsklasse A und ermöglicht eine Fernspeisung von 65 V bei 2 A. Die Konstruktion ist nicht blitzstromtragfähig und ausschließlich für den Potenzialausgleich innerhalb von Antennensystemen vorgesehen.
Aufbau und Material
Der Erdungsblock in fixer Aufbauform besteht aus einer vernickelten Stahl-Kontaktschiene sowie einer Klemme aus dem gleichen Material. Die Ausführung erfolgt ohne Abdeckhaube und ohne Isolator. Das Bauteil ist nicht explosionsgeschützt ausgeführt.
Technische Daten
- Breite: 55 mm
- Höhe: 32 mm
- Länge: 35 mm
- Schirmungsklasse: A
- Fernspeisbarkeit: 65 V / 2 A
- Anschluss Rundleiter gesamt: 1
- Anschluss Rundleiter 8 mm: 2
- Anschluss Rundleiter 8-10 mm: 1
- Anschluss Leitung: 1 x bis 6 mm² starr
Durch die kompakte Bauweise und die vernickelte Oberfläche lässt sich der Erdungsblock effizient in bestehende Installationen integrieren. Er stellt eine fachgerechte Verbindung für Kabelschirme sicher und unterstützt durch die Schirmungsklasse A eine störungsfreie Signalqualität in der Antennentechnik.
Technische Daten
| Hersteller | Kathrein |
| Anzahl der Anschlüsse Flachleiter bis 30 mm | 0 |
| Anzahl der Anschlüsse Flachleiter bis 40 mm | 0 |
| Anzahl der Anschlüsse Leitung bis 16 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 25 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 6 mm² starr | 1 |
| Anzahl der Anschlüsse Leitung bis 95 mm² starr | 0 |
| Anzahl der Anschlüsse Rundleiter 10 mm | 0 |
| Anzahl der Anschlüsse Rundleiter 8 mm | 2 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm | 1 |
| Anzahl der Anschlüsse Rundleiter gesamt | 1 |
| Artikelnummer | KATHREIN-273285 |
| Ausführung | ohne Abdeckhaube |
| Bauform | Aufbau fix |
| Breite | 55 |
| EAN-13 | 4021121437366 |
| Explosionsgeprüfte Ausführung | Nein |
| Gewicht | 0,1 kg |
| Höhe | 32 |
| Isolator | Nein |
| Länge | 35 |
| Oberfläche der Klemme | vernickelt |
| Oberfläche der Kontaktschiene | vernickelt |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Stahl |
| WEEE-Nr. | 66199153 |
