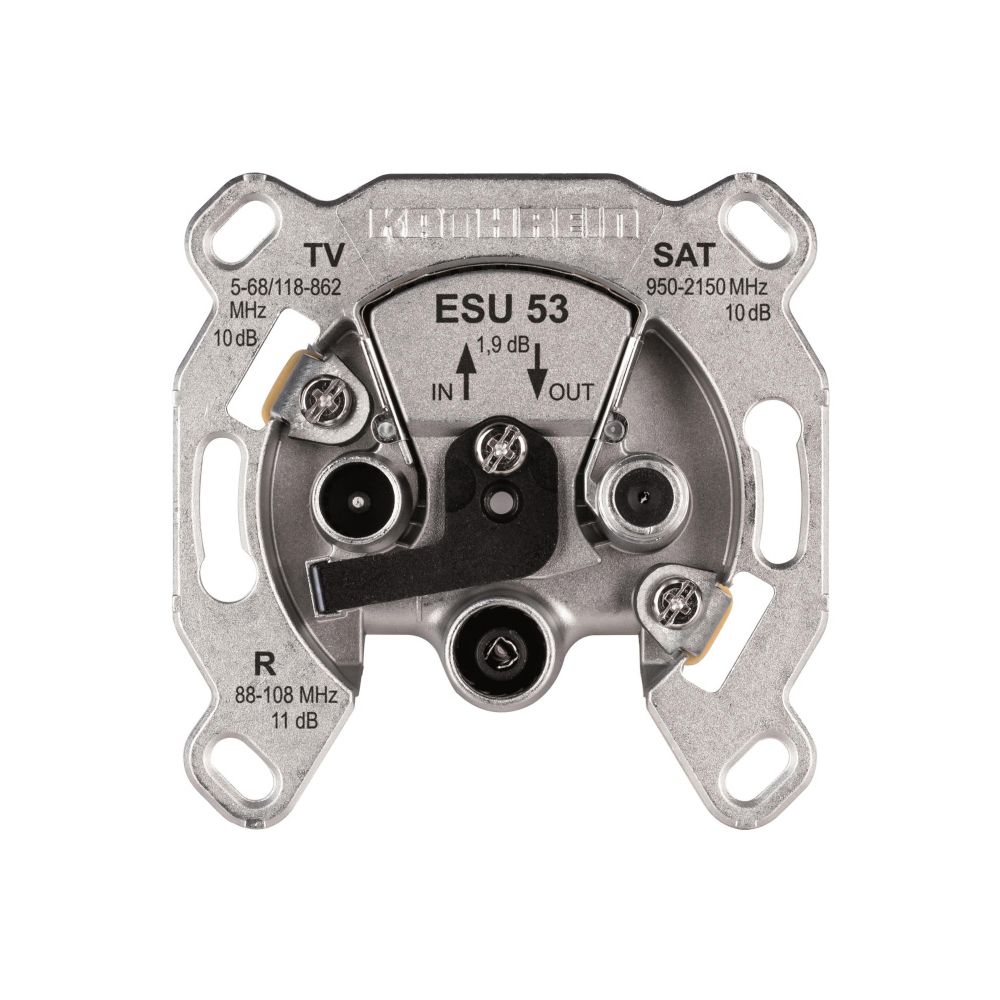

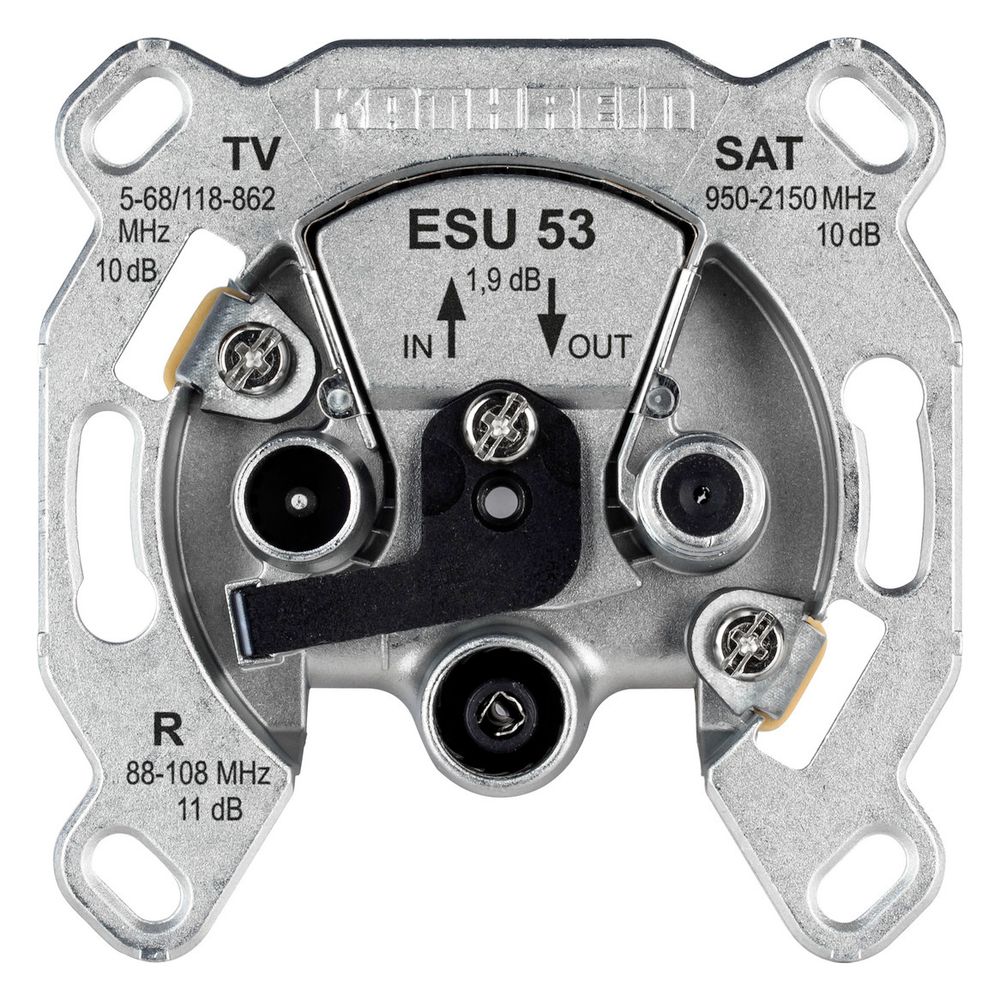

Kathrein Durchschleif-Einkabeldose ESU 53, 10dB, Aluminium

Die programmierbare Durchschleif-Einkabeldose ESU 53 ermöglicht eine effiziente Signalverteilung in modernen Satelliten- und Kabelanlagen. Mit drei Auslässen für TV, Radio und SAT sowie einer Anschlussdämpfung von 10 dB ist sie für den Einsatz in Einkabelsystemen nach EN 50494 oder EN 50607 optimiert. Dank ihrer Rückwegtauglichkeit eignet sich das Modell ideal für Anlagen mit Kabelanschluss oder IP-über-Koax-Anwendungen.

Intelligente Signalsteuerung

Die Antennensteckdose verfügt über einen integrierten Mikrocontroller, der die DiSEqC-Signalisierung kontinuierlich überwacht. Im Auslieferungszustand schaltet das Gerät den angeschlossenen Receiver automatisch ab, sofern dieser nicht den entsprechenden Einkabel-Befehlssatz verwendet. Dies schützt die Anlage vor Fehlkonfigurationen. Für erweiterte Anforderungen lässt sich die Dose mit dem optionalen Programmiergerät SWP 50 individuell konfigurieren, um beispielsweise einzelne Userbänder zu sperren oder spezifische Funktionen anzupassen.

Robuste Bauweise und Montage

Das für die Unterputzmontage konzipierte Basiselement zeichnet sich durch eine hohe Abschirmeffizienz gemäß Klasse A aus. Die Befestigung erfolgt sicher über eine Krallen- oder Schraubverbindung in einer Gerätedose mit einer Mindesttiefe von 45 mm. Mit einer Gerätebreite und -höhe von jeweils 80 mm fügt sich die Dose in gängige Installationsumgebungen ein. Ein Überlastschutz durch elektronische Sicherungen und Entkopplungsdioden sorgt für einen zuverlässigen Betrieb.

Technische Daten

• Ausführung: Durchgangsdose
• Anschlussdämpfung: 10 dB
• Anzahl der Auslässe: 3
• Montageart: Unterputz
• Abschirmeffizienzklasse: Klasse A
• TV-Frequenzband: 5 - 862 MHz
• Radio-Frequenzband: 88 - 108 MHz
• SAT-Frequenzband: 950 - 2150 MHz
• Gerätebreite: 80 mm
• Gerätehöhe: 80 mm
• Gerätetiefe: 40 mm
• Fernspeisetauglich: Ja

Diese hochwertige Einkabeldose bietet durch ihre Mikrocontroller-gestützte Signalüberwachung und die Flexibilität bei der Programmierung eine zukunftssichere Lösung für komplexe Empfangsanlagen. Die Kombination aus 10 dB Anschlussdämpfung, Rückwegtauglichkeit und der Unterstützung von bis zu 32 Userbändern gewährleistet eine stabile Signalqualität in modernen Einkabelsystemen. Die robuste Ausführung in Klasse A sorgt dabei für eine exzellente Abschirmung und Langlebigkeit bei der Unterputzinstallation.
