Beschreibung

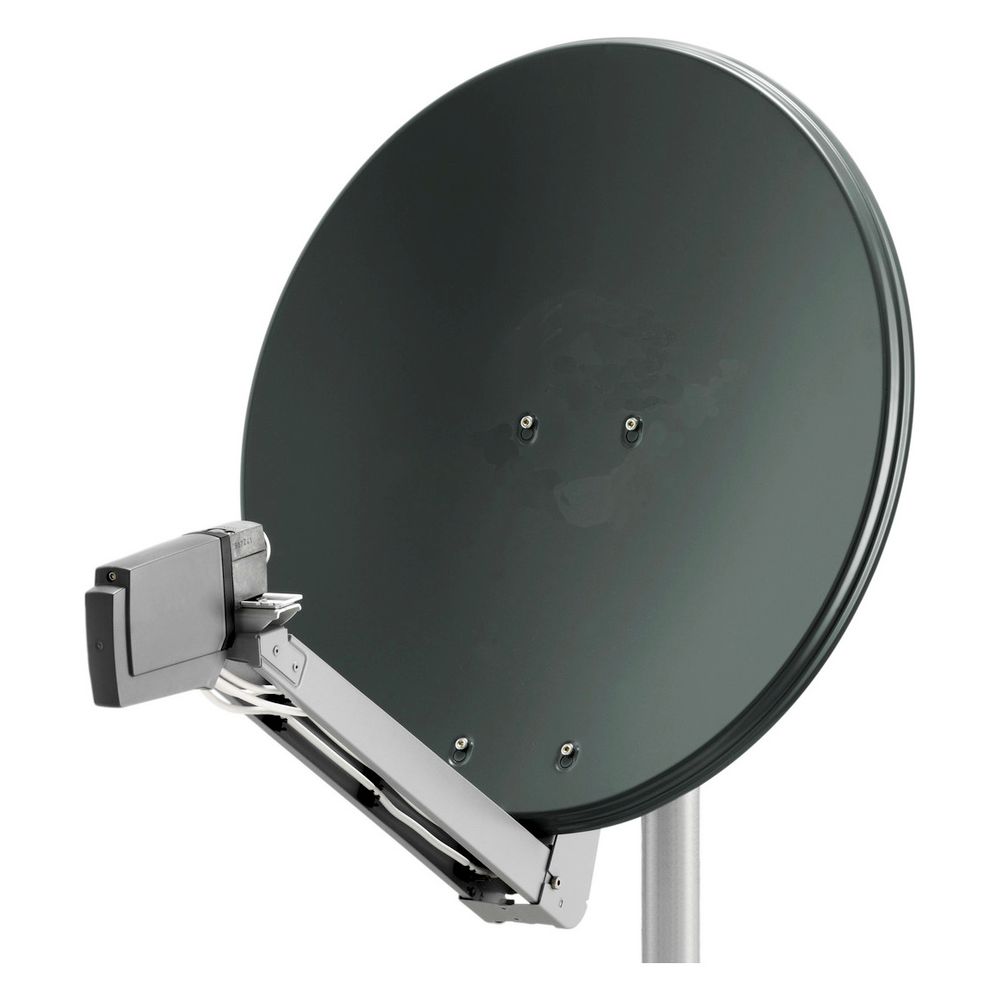

Kathrein Satelliten-Antenne CAS 80gr, 75x88,4cm, Aluminium, Graphit
Diese Offset-Satellitenantenne in Graphit bietet mit ihrem 75 cm Aluminium-Reflektor eine zuverlässige Empfangsleistung. Die robuste Konstruktion ist für eine einfache Montage konzipiert und dank der Multifeed-Tauglichkeit für den Empfang mehrerer Satellitenpositionen geeignet.
Montage und Handhabung
Der hohe Montagekomfort wird durch einen komplett vormontierten Tragarm sichergestellt. Die Reflektorbefestigung erfolgt über ein Schlüsselloch-System, während große Flügelmuttern mit Ansatzflächen für einen Gabelschlüssel (SW 13) eine sichere Fixierung ermöglichen. Eine beidseitige Elevationsskala unterstützt die exakte Ausrichtung, und der Tragarm lässt sich für eine kompakte Handhabung einklappen.
Konstruktion und Empfangsqualität
Der pulverbeschichtete Aluminium-Reflektor und die Halterungselemente aus verzinktem Stahlblech sorgen für Stabilität und Korrosionsbeständigkeit. Die Offset-Bauweise ermöglicht eine präzise Signalqualität bei kompakten Abmessungen. Die schwenkbare Multifeed-Adapterplatte erlaubt eine flexible Positionierung der Speisesysteme in die typischen Nebenbrennpunkte.
Die Satellitenantenne kombiniert eine langlebige Bauweise mit einer durchdachten Mechanik für eine effiziente Installation. Mit einer Windlastfestigkeit bis 190 km/h, einem Antennengewinn von 37,7 dBi und einer flexiblen Mastbefestigung für Durchmesser von 3,8 cm bis 9 cm stellt sie eine leistungsstarke Lösung für den Satellitenempfang dar.
Technische Daten
- Reflektor-Durchmesser: 75 cm
- Antennengewinn: 37,7 dBi
- Empfangsfrequenzbereich: 10,7 bis 12,75 GHz
- Öffnungswinkel: 2,2 Grad
- Polarisationsentkopplung: 26 dB
- Mastbefestigung: 3,8 bis 9 cm
- Elevationswinkel: 5 bis 48 Grad
- Windlast: 190 km/h
- Gewicht: 6,7 kg
- Material Reflektor: Aluminium, pulverbeschichtet
Technische Daten
| Hersteller | Kathrein |
| Antennengewinn (dBi) | Antennengewinn: 37,7 dBi |
| Antennengewinn ermittelt bei x | Antennengewinn ermittelt bei 12,75 GHz |
| Art des Speisesystems/LNB | ohne |
| Artikelnummer | KATHREIN-20010036 |
| Bauart | offset |
| Durchmesser/Kantenlänge | 80 |
| EAN-13 | 4021121492006 |
| Farbe | anthrazit |
| Feed-Aufnahme | sonstige |
| Gehäuse-Farben | graphit |
| Gewicht | 6,7 kg |
| Gewicht | 8 kg |
| LNC-Tragearm | Ja |
| max Elevationswinkel (Grad) | 48 Grad |
| max Empfangsfrequenzbereich | max. Empfangsfrequenzbereich: 12,75 GHz |
| max Mastbefestigung | 9 cm |
| min Elevationswinkel (Grad) | 5 Grad |
| min Empfangsfrequenzbereich | min. Empfangsfrequenzbereich: 10,7 GHz |
| min Mastbefestigung | 3,8 cm |
| Mit Masthalterung | Ja |
| Mit Systemhalterung | Ja |
| Multifeed tauglich | Ja |
| Multifeedtauglich | Ja |
| Polarisationsentkopplung | Polarisationsentkopplung: 26 dB |
| Reflektor-Breite | 75 cm |
| Reflektor-Durchmesser | 75 cm |
| Reflektor-Höhe | 88,4 cm |
| Reflektor-Material | Reflektor aus Aluminium, beschichtet |
| Reflektor-Typ | Offset-Reflektor |
| Schutzart (IP) | IP68 |
| Tragarm komplett vormontiert | Ja |
| Werkstoff der Halterung | Stahl |
| Werkstoff des Spiegels | Aluminium |
| Windkraft | 450 N Windkraft |
| Windkraft bis x km/h | Windkraft bis 190 km/h |
| Öffnungswinkel/Halbwertsbreite | Öffnungswinkel/Halbwertsbreite: 2,2 ° |
| WEEE-Nr. | 66199153 |
