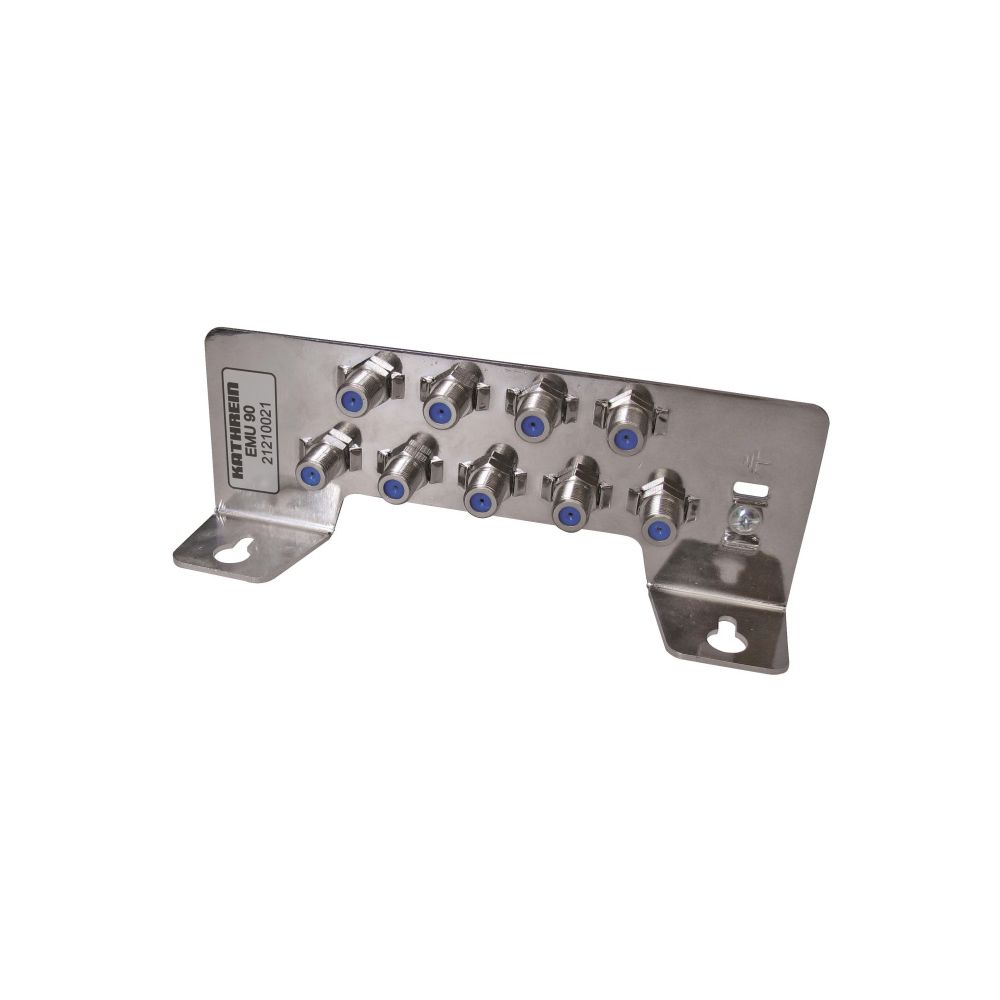

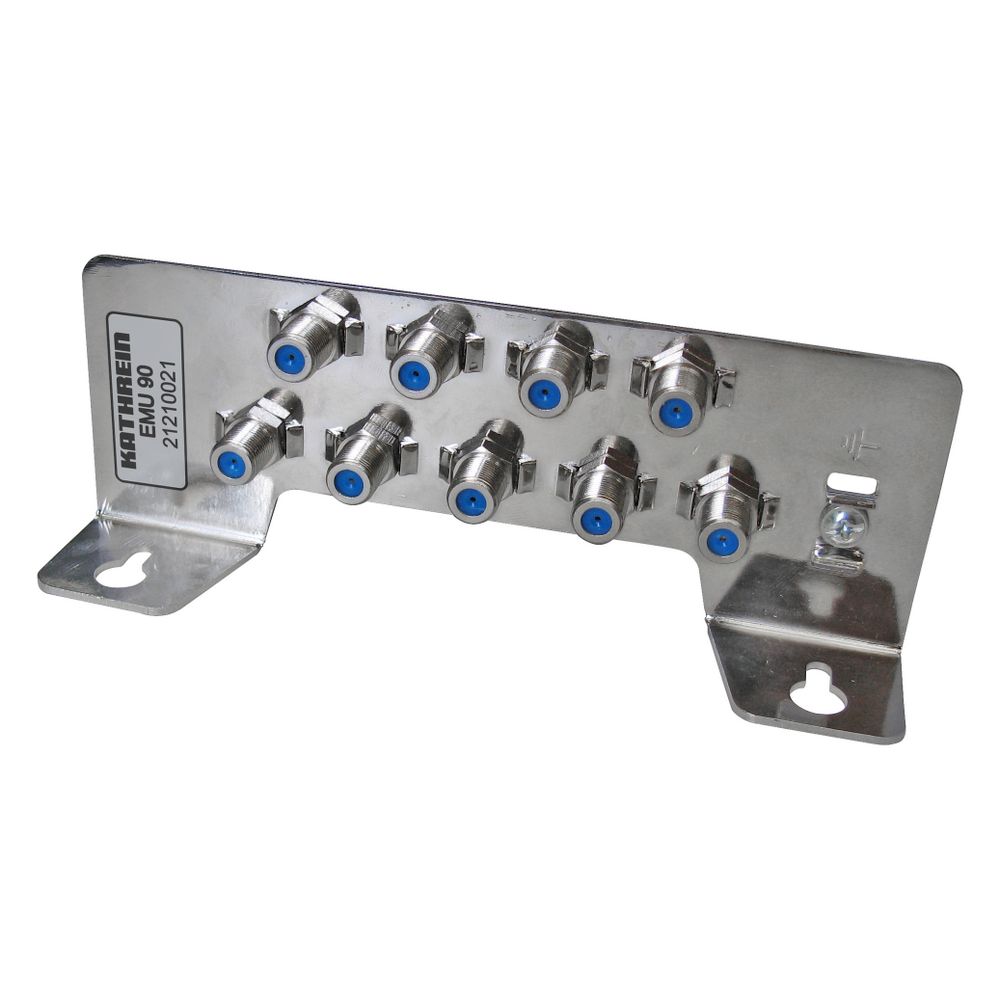

Kathrein F-Erdungsblock EMU 90, 9fach, 90dB, Stahl, feuerverzinkt
Dieser 9-fache Erdungsblock dient dem Anschluss von Kabelschirmen an den Potenzialausgleich in Antennenanlagen. Die Komponente verfügt über eine Schirmungsklasse A mit einem Schirmungsmaß von 90 dB und ist für eine Fernspeisung von maximal 65 V bei 2 A ausgelegt.
Funktion und Material
Der Erdungsblock ist als Aufbau-Variante konzipiert und besteht aus einer feuerverzinkten Kontaktschiene aus Stahl. Die Klemmen sind ebenfalls aus Stahl gefertigt und galvanisch verzinkt. Das Bauteil ist nicht blitzstromtragfähig und ausschließlich für den Potenzialausgleich vorgesehen.
Technische Daten
- Anzahl Anschlüsse 8 mm Rundleiter: 9
- Anzahl Anschlüsse Rundleiter gesamt: 1
- Anzahl Anschlüsse 8-10 mm Rundleiter: 1
- Anzahl Anschlüsse Leitung bis 6 mm² starr: 1
- Schirmungsklasse: A
- Schirmungsmaß: 90 dB
- Max. Fernspeisung: 65 V / 2 A
- Breite: 150 mm
- Höhe: 65 mm
- Länge: 32 mm
Durch die Ausführung als 9-fache F-Durchführungsbuchse ermöglicht dieses Bauteil eine fachgerechte Integration der Kabelschirme in den Potenzialausgleich. Mit einer Schirmungsklasse A und einem Schirmungsmaß von 90 dB unterstützt der Erdungsblock eine störungsfreie Signalübertragung. Die kompakte Bauform mit einer Breite von 150 mm und einer Höhe von 65 mm erlaubt eine einfache Montage, wobei die Belastbarkeit von 65 V und 2 A für gängige Anwendungen ausgelegt ist.
Technische Daten
| Hersteller | Kathrein |
| Anzahl der Anschlüsse Flachleiter bis 30 mm | 0 |
| Anzahl der Anschlüsse Flachleiter bis 40 mm | 0 |
| Anzahl der Anschlüsse Leitung bis 16 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 25 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 6 mm² starr | 1 |
| Anzahl der Anschlüsse Leitung bis 95 mm² starr | 0 |
| Anzahl der Anschlüsse Rundleiter 10 mm | 0 |
| Anzahl der Anschlüsse Rundleiter 8 mm | 9 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm | 1 |
| Anzahl der Anschlüsse Rundleiter gesamt | 1 |
| Artikelnummer | KATHREIN-21210021 |
| Ausführung | ohne Abdeckhaube |
| Bauform | Aufbau fix |
| Breite | 150 |
| EAN-13 | 4021121491306 |
| Explosionsgeprüfte Ausführung | Nein |
| Gewicht | 0,98 kg |
| Höhe | 65 |
| Isolator | Nein |
| Länge | 32 |
| Oberfläche der Klemme | galvanisch/elektrolytisch verzinkt |
| Oberfläche der Kontaktschiene | feuerverzinkt |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Stahl |
| WEEE-Nr. | 66199153 |
