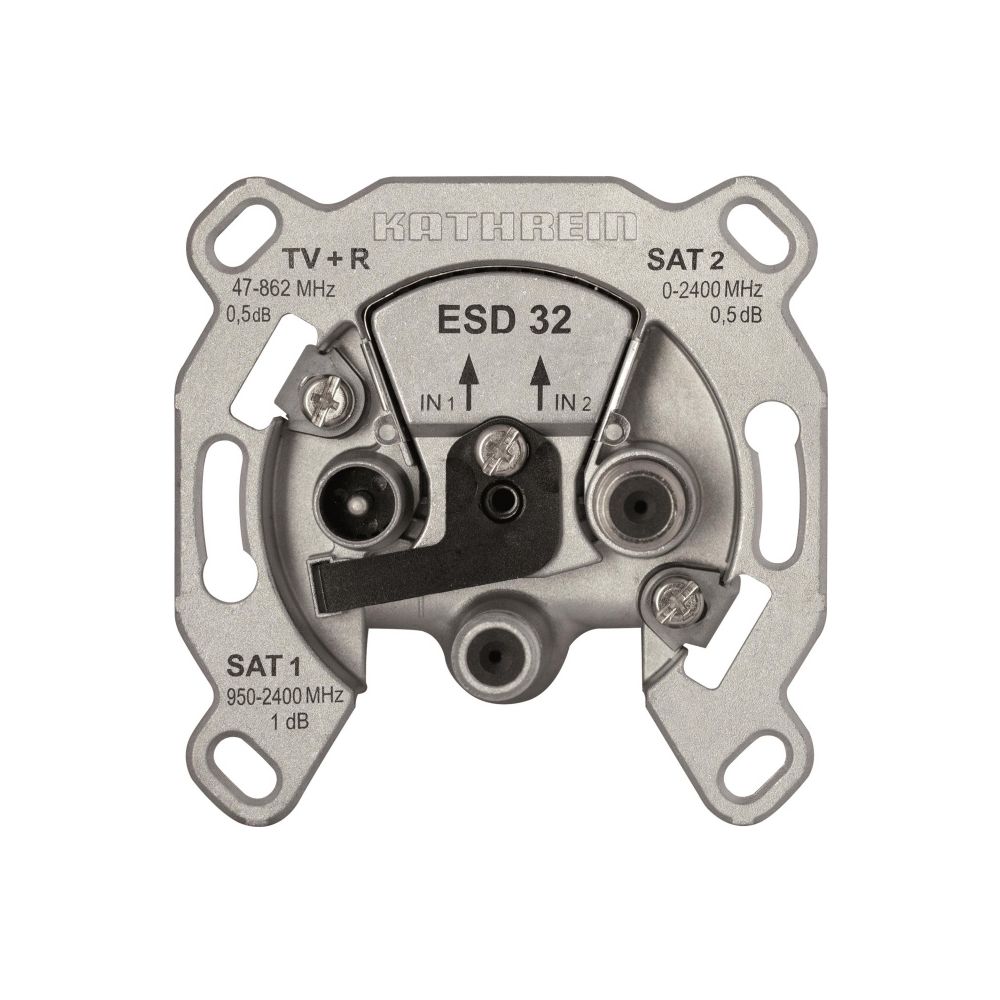

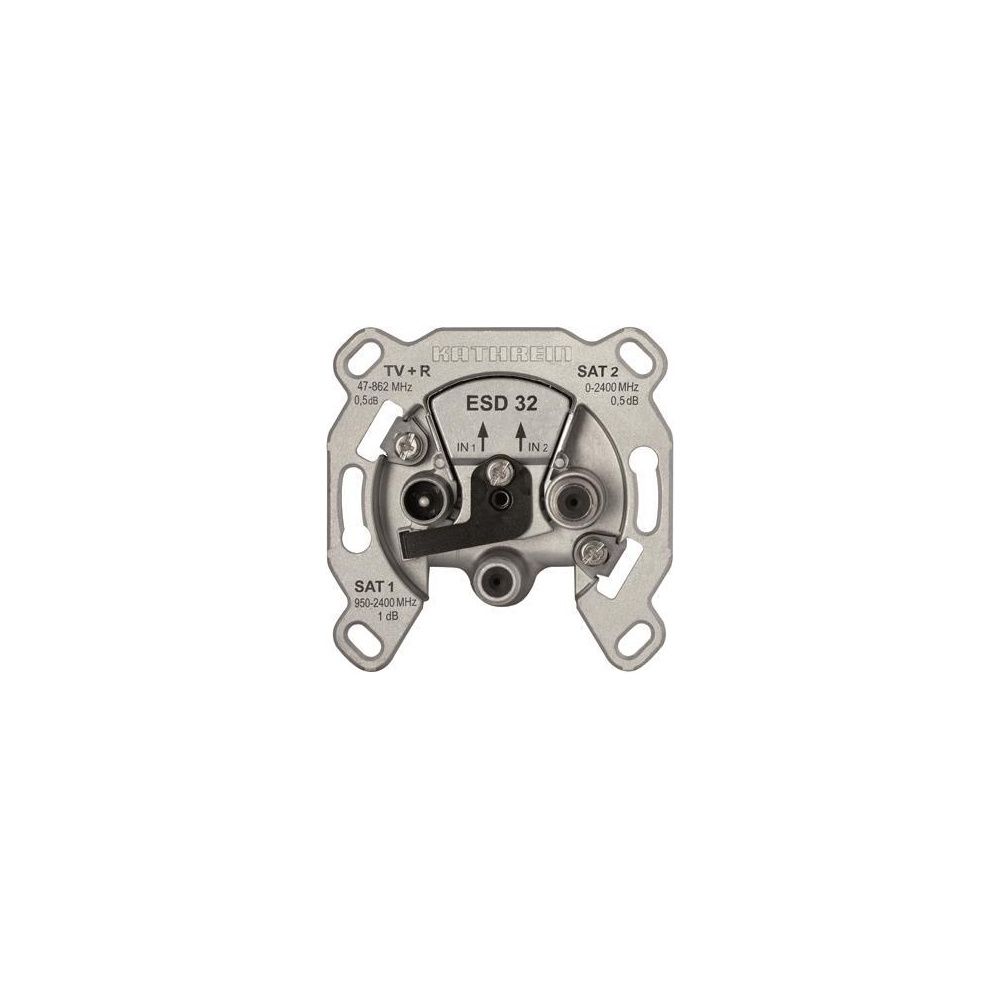

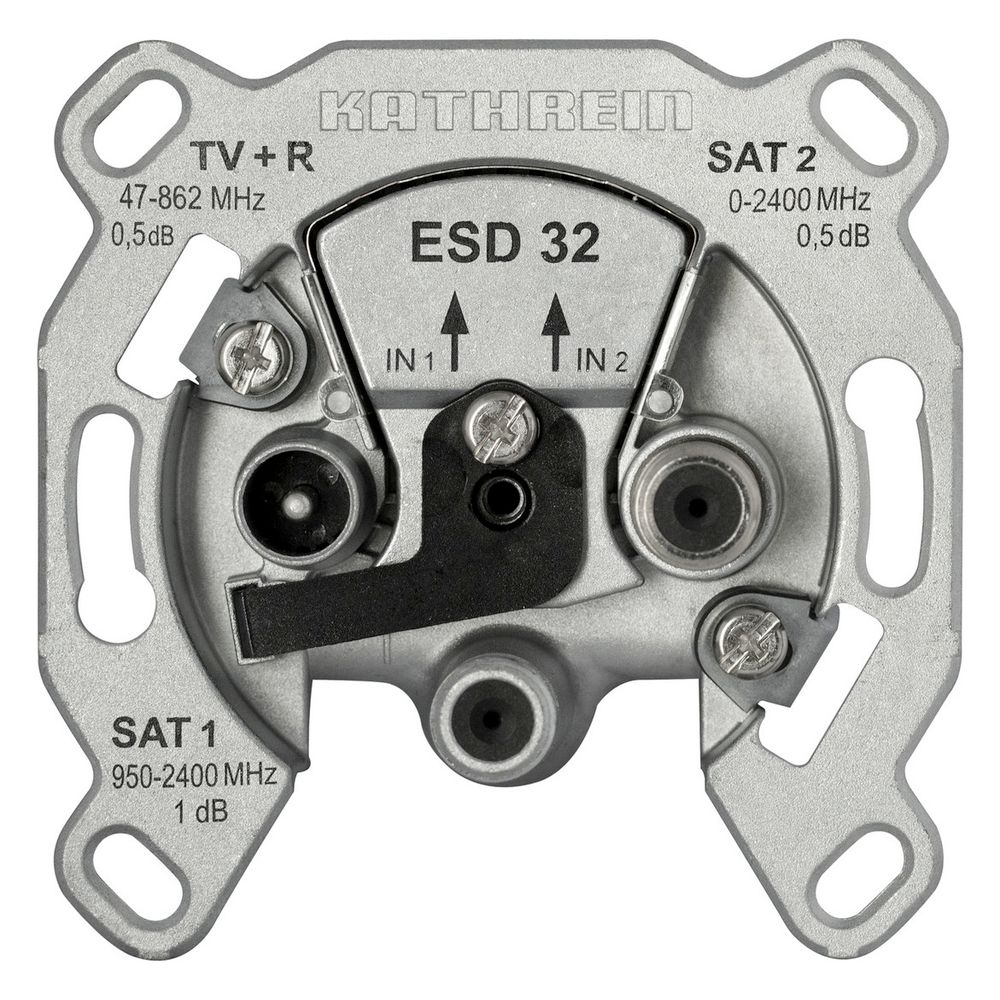

Kathrein Antennendose Stich 3fach ESD 32, 47-862/950-2400MHz, Edelstahl, Aluminium

Diese 3-fach Stichdose von Kathrein dient als TWIN-Anschlussdose für TV-, Radio- und Satellitensignale in Stichleitungs- und Sternverteilsystemen. Die Ausführung ist speziell für Anlagen mit zwei Niederführungskabeln konzipiert, wie sie für den Betrieb von Twin-Receivern erforderlich sind.

Signalübertragung und Fernspeisung

Das Bauteil ermöglicht den Gleichspannungs-Durchlass über die beiden SAT-Anschlüsse, wodurch DiSEqC-Signale und 22-kHz-Steuersignale unterstützt werden. Die maximale Belastbarkeit liegt bei 24 V und 400 mA. Mit einer Anschlussdämpfung von 1 dB und der Einstufung in die Abschirmeffizienzklasse A sorgt das stabile Druckgussgehäuse für eine zuverlässige Signalqualität.

Montage und Kompatibilität

Das als Basiselement ausgeführte Modul ist für die Unterputzmontage vorgesehen. Die Befestigung erfolgt flexibel über Krallen- oder Schraubverbindungen in handelsüblichen Unterputzdosen mit einem Durchmesser von 55 bis 65 mm. Die Bauweise ermöglicht die Kombination mit einer Vielzahl gängiger Installationsprogramme.

Die Antennensteckdose bietet eine präzise Signalverteilung für moderne Empfangsanlagen. Durch die Unterstützung von zwei getrennten Zuleitungen und die robuste Verarbeitung gemäß den Normen EN 60728-11 sowie EN 50083-2 eignet sich das Modell für anspruchsvolle Installationen. Die kompakte Bauform mit einer Anschlussdämpfung von 1 dB stellt eine effiziente Lösung für die Signalübertragung dar.

Technische Daten

• Anzahl der Auslässe: 3
• Ausführung: TWIN-Stichdose
• TV-Frequenzband: 5 - 862 MHz
• Radio-Frequenzband: 88 - 108 MHz
• SAT-Frequenzband: 950 - 2150 MHz
• Anschlussdämpfung: 1 dB
• Abschirmeffizienzklasse: Klasse A
• Montageart: Unterputz
• Gerätebreite: 80 mm
• Gerätehöhe: 80 mm
• Gerätetiefe: 40 mm
