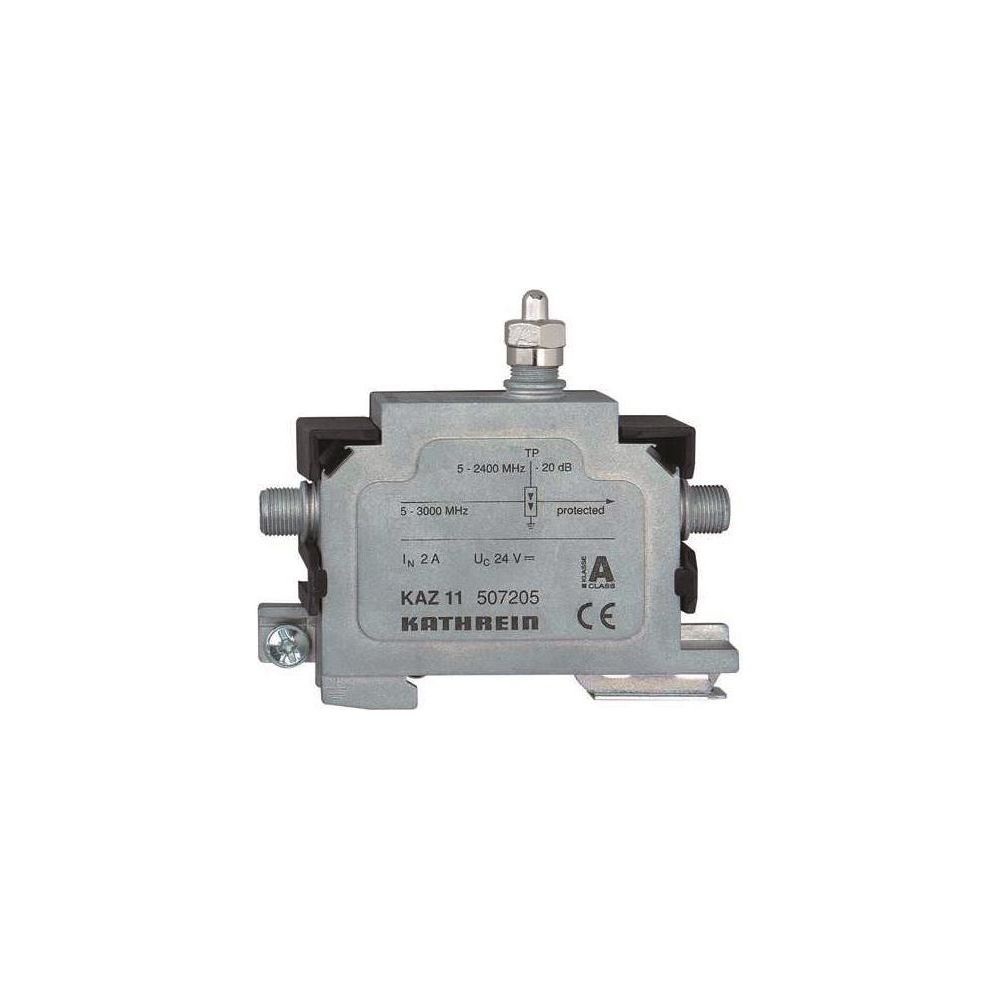

Kathrein Überspannungs-Schutzgerät KAZ 11, 5-3000 MHz, 2A, IP40, 145mm
Das Überspannungs-Schutzgerät KAZ 11 dient dem Schutz von Systemkomponenten in Antennen-, Empfangs- und Verteilanlagen vor transienten Überspannungen. Der Kombi-Ableiter für die Informations- und MSR-Technik ist für einen Frequenzbereich von 5 bis 3000 MHz ausgelegt und unterstützt eine Fernspeisung von 24 V DC bei einem Nennlaststrom von 2 A. Die Montage erfolgt auf einer Hutschiene der Bauform TH35.
Schutz und Signalqualität
Das Gerät bietet eine Absicherung mit einem Schutzpegel von 300 V sowie einem Schutzpegel Ader/Ader von 60 V. Die Impedanz beträgt 75 Ohm, wobei die Durchgangsdämpfung je nach Frequenzbereich zwischen 1,2 dB und 2,0 dB liegt. Zur Überprüfung der Signalqualität ist eine Prüfbuchse mit -20 dB integriert. Die Erdung erfolgt über einen separaten Leiter, während die Schirmklasse A eine hohe Störfestigkeit unterstützt.
Technische Daten
- Frequenzbereich: 5 - 3000 MHz
- Nennlaststrom: 2 A
- Max. Dauerspannung DC: 24 V
- Nennableitstoßstrom (8/20): 1,5 kA
- Blitzstoßstrom (10/350 µs): 0,2 kA
- Schutzpegel: 300 V
- Impedanz: 75 Ohm
- Montageart: Hutschiene TH35
- Schutzart: IP40
- Baubreite: 145 mm
Durch die Ausführung in Schutzart IP40 und die Hutschienenmontage eignet sich dieses Schutzgerät für den Einsatz in Verteilanlagen. Mit einer maximalen Dauerspannung von 24 V DC und einem Nennableitstoßstrom von 1,5 kA sorgt das Gerät für eine Begrenzung transienter Überspannungen und schützt empfindliche Empfangstechnik.
Technische Daten
| Hersteller | Kathrein |
| Ableiterüberwachung | Nein |
| Anschluss 1 | F-Connector |
| Anzahl der Leiter (ohne Erde) | 1 |
| Artikelnummer | KATHREIN-507205 |
| Baubreite | 145 |
| Blitzstoßstrom (10/350 µs) | 0,2 |
| EAN-13 | 4021121400971 |
| Erdung über | separater Leiter |
| Explosionsgeprüfte Ausführung | Nein |
| Frequenz | 5 - 2150 |
| Gewicht | 0,25 kg |
| Grenzfrequenz | 2200 |
| Höchste Dauerspannung AC | 0 |
| Höchste Dauerspannung DC | 24 |
| Max Dauerspannung AC | 0 |
| Max Dauerspannung DC | 24 |
| Mit Fernmeldekontakt | Nein |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom | 1,5 kA |
| Nennlaststrom | 2 |
| Nennspannung DC | 12 - 24 |
| Schutzart (IP) | IP40 |
| Schutzpegel | 300 |
| Schutzpegel Ader/Ader | 60 |
| Trennmöglichkeit des Signalkreises | Nein |
| WEEE-Nr. | 66199153 |
