Beschreibung

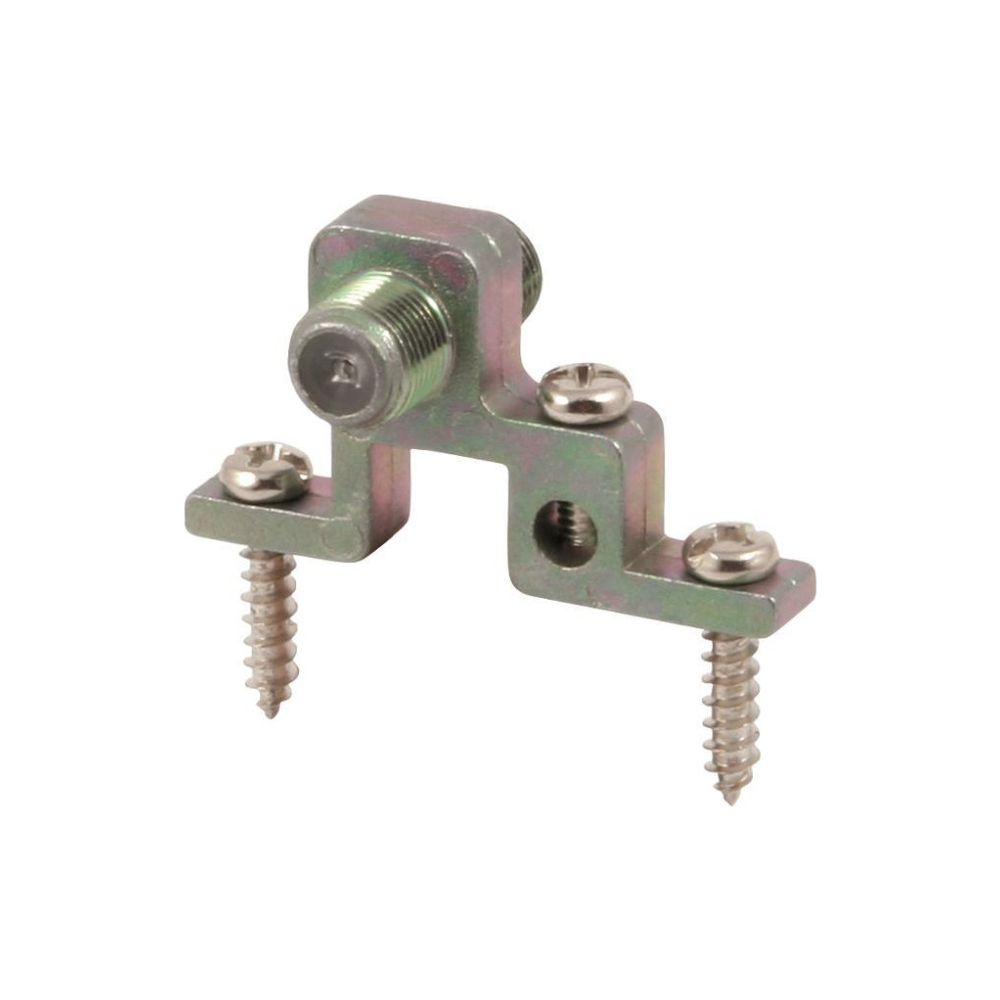

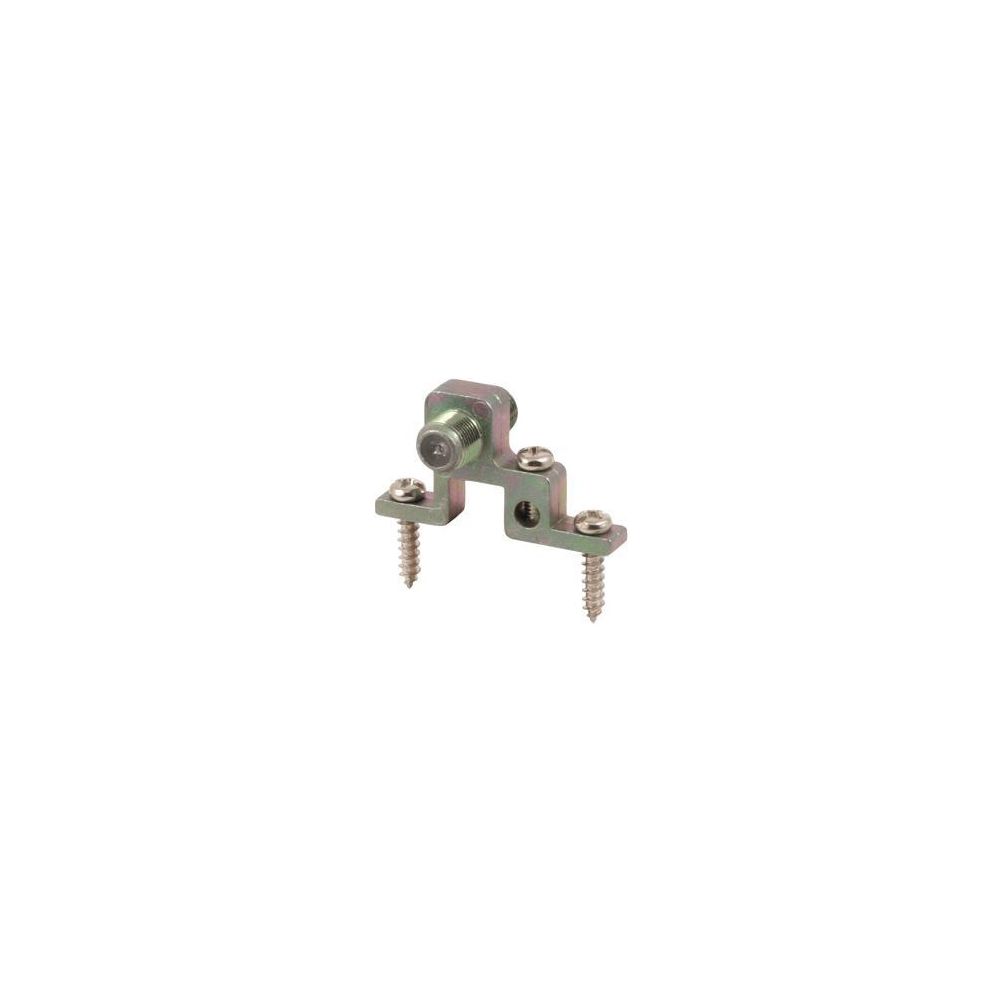

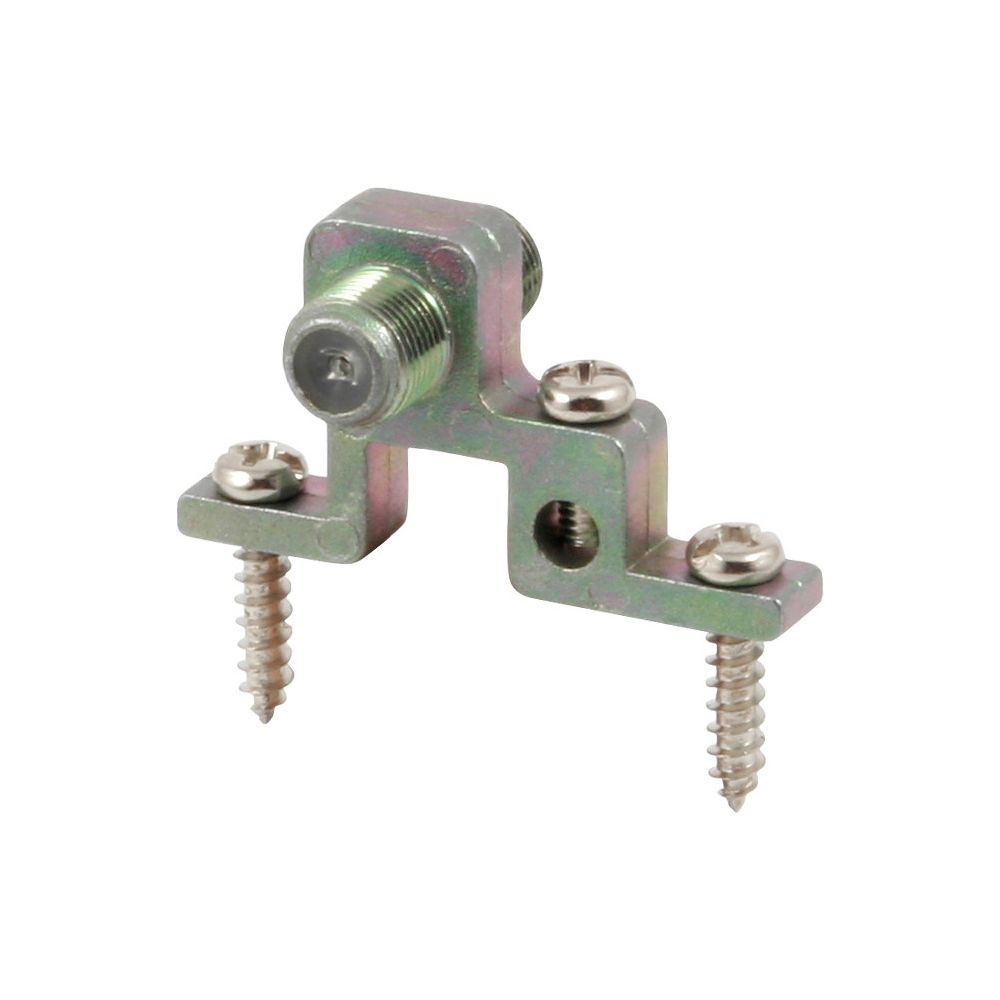

Kathrein F-Erdungsblock EMU 21 Aufbau fix, 32x40x35mm, Stahl, vernickelt
Dieser Erdungsblock dient dem Anschluss von Kabelschirmen an den Potenzialausgleich in Antennenanlagen. Die Komponente ist als F-Durchführungsbuchse mit Erdanschluss konzipiert und ermöglicht eine Schirmung gemäß Klasse A. Das Bauteil ist für eine Fernspeisung bis 65 V bei 2 A ausgelegt.
Funktion und Aufbau
Die Ausführung erfolgt in einer fixen Aufbauform ohne Abdeckhaube. Gefertigt aus vernickeltem Stahl, bietet das Bauteil eine robuste Basis für die Erdung. Es ist für den Einsatz an Rundleitern mit einem Durchmesser von 8 mm sowie für starre Leitungen bis 6 mm² Querschnitt vorgesehen. Das Bauteil ist nicht blitzstromtragfähig dimensioniert und darf ausschließlich für den Potenzialausgleich verwendet werden.
Technische Daten
- Anzahl Anschlüsse Rundleiter: 1 (8 mm)
- Anzahl Anschlüsse Leitung: 1 (bis 6 mm² starr)
- Schirmungsklasse: A
- Fernspeisbarkeit: 65 V / 2 A
- Werkstoff: Stahl, vernickelt
- Breite: 40 mm
- Höhe: 32 mm
- Länge: 35 mm
Durch die Verarbeitung aus vernickeltem Stahl unterstützt dieser Erdungsblock die fachgerechte Installation von Antennen-Zubehör. Mit seiner Schirmungsklasse A und der Eignung für 8 mm Rundleiter sowie 6 mm² Leitungen stellt er eine effiziente Lösung für den Potenzialausgleich dar, die durch ihre kompakten Maße von 40 x 32 x 35 mm eine einfache Montage ermöglicht.
Technische Daten
| Hersteller | Kathrein |
| Anzahl der Anschlüsse Flachleiter bis 30 mm | 0 |
| Anzahl der Anschlüsse Flachleiter bis 40 mm | 0 |
| Anzahl der Anschlüsse Leitung bis 16 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 25 mm² starr | 0 |
| Anzahl der Anschlüsse Leitung bis 6 mm² starr | 1 |
| Anzahl der Anschlüsse Leitung bis 95 mm² starr | 0 |
| Anzahl der Anschlüsse Rundleiter 10 mm | 0 |
| Anzahl der Anschlüsse Rundleiter 8 mm | 1 |
| Anzahl der Anschlüsse Rundleiter 8-10 mm | 1 |
| Anzahl der Anschlüsse Rundleiter gesamt | 1 |
| Artikelnummer | KATHREIN-273284 |
| Ausführung | ohne Abdeckhaube |
| Bauform | Aufbau fix |
| Breite | 40 |
| EAN-13 | 4021121437359 |
| Explosionsgeprüfte Ausführung | Nein |
| Gewicht | 0,1 kg |
| Höhe | 32 |
| Isolator | Nein |
| Länge | 35 |
| Oberfläche der Klemme | vernickelt |
| Oberfläche der Kontaktschiene | vernickelt |
| Werkstoff der Klemme | Stahl |
| Werkstoff der Kontaktschiene | Stahl |
| WEEE-Nr. | 66199153 |
