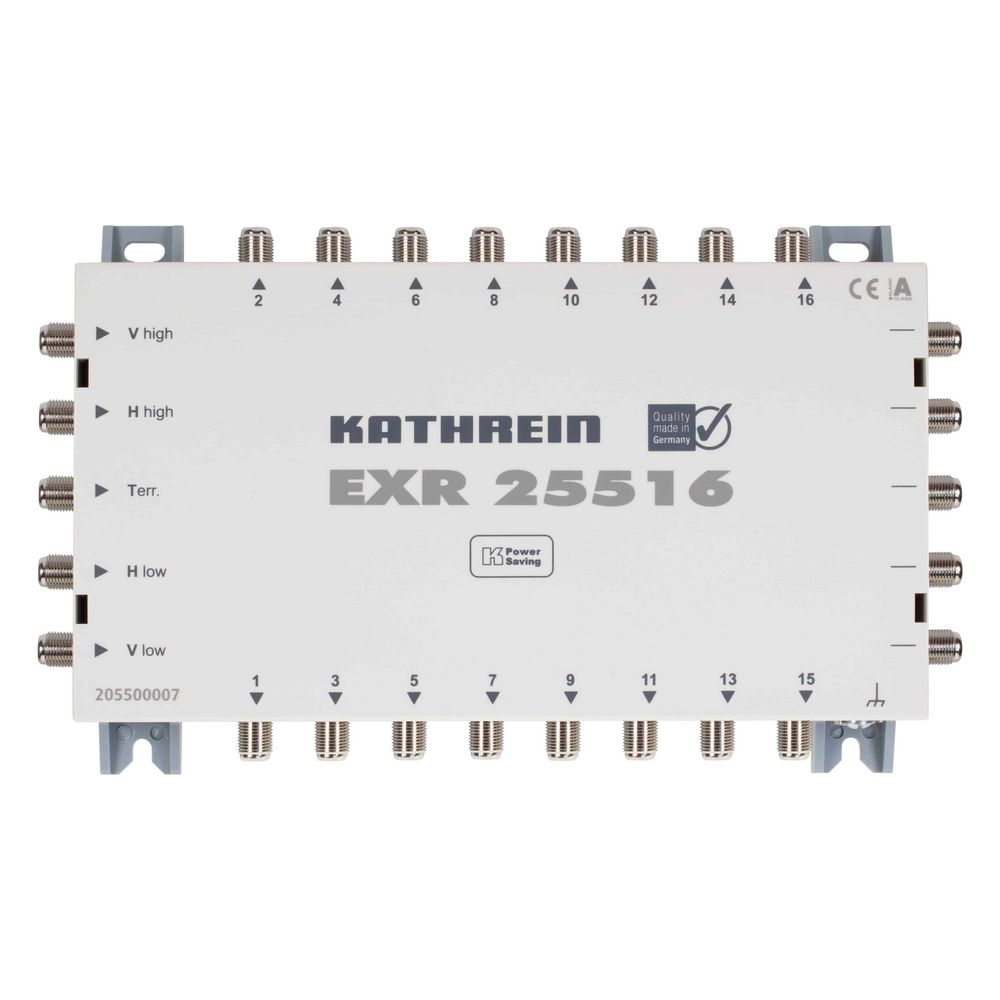

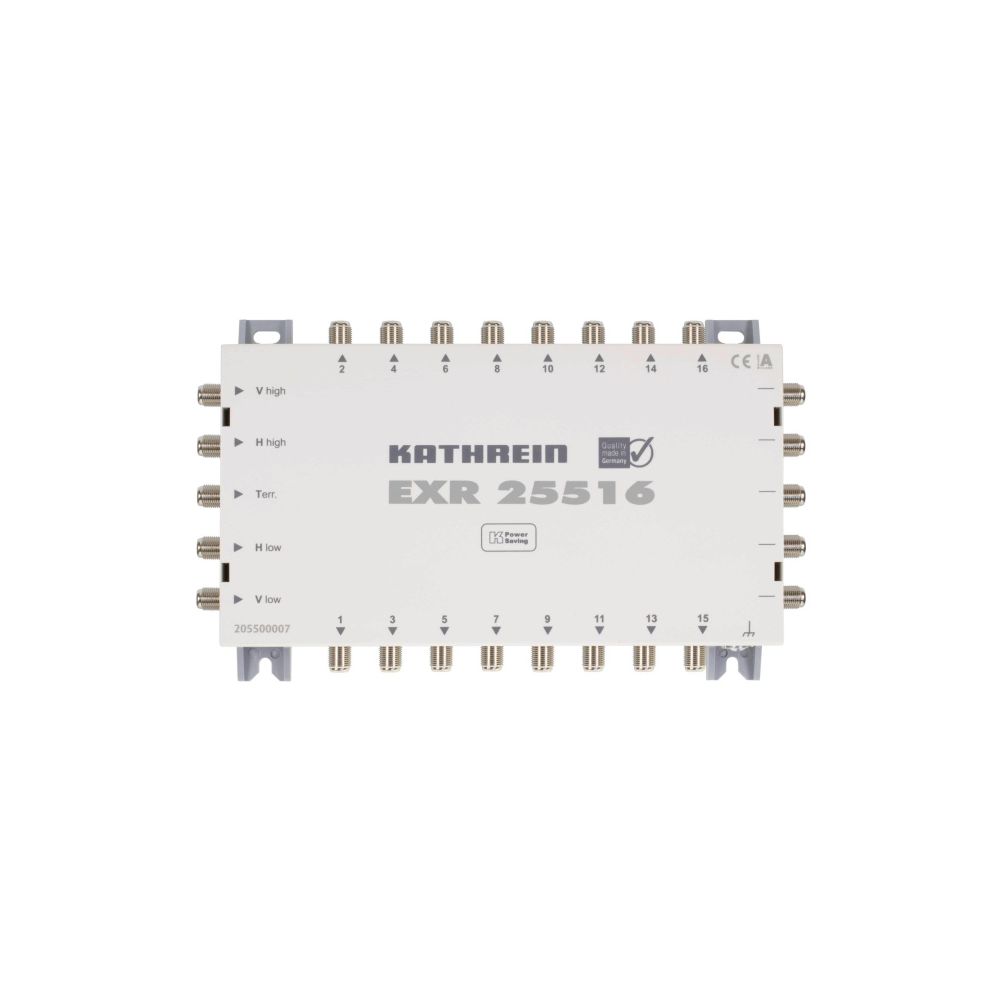

Kathrein Multischalter EXR 25516, 5 Eingänge, 16 Teilnehmeranschlüsse

Dieser kaskadierbare Multischalter ermöglicht die Verteilung von vier Satelliten-Ebenen sowie terrestrischen Signalen auf 16 Teilnehmeranschlüsse. Das für die Innenmontage konzipierte Gerät ist für die Anlagenerweiterung optimiert, wobei bis zu sechs Einheiten in einer Kaskade betrieben werden können. Eine integrierte Signalverstärkung und Preemphase zur Entzerrung der Kabeldämpfung unterstützen eine stabile Signalübertragung.

Funktionsweise und Signalverteilung

Die Umschaltung zwischen den Satelliten-Ebenen erfolgt unabhängig für jeden Receiver über das Koaxialkabel mittels 14/18 Volt und 0/22 kHz Steuersignalen. Der terrestrische Eingang ist aktiv ausgelegt, sodass der Empfang in diesem Bereich auch bei inaktivem Sat-Receiver möglich bleibt. Eine hohe Entkopplung zwischen den Ausgängen sorgt für eine störungsfreie Signalübertragung. Das System nutzt die Kathrein Power Saving Technologie, welche bei inaktiven Receivern die LNB-Spannungsversorgung über den End-Multischalter abschaltet.

Technische Daten

• Anzahl Eingänge: 5
• Teilnehmeranschlüsse: 16
• Anzahl Stamm-Ausgänge: 17
• Frequenzbereich terrestrisch: 5-862 MHz
• Frequenzbereich Satellit: 950-2150 MHz
• Max. Stromaufnahme: 800 mA
• Steuersignale: 14/18 V, DiSEqC, 0/22 kHz

Durch die flexible Kaskadierbarkeit eignet sich dieses Modell zur Erweiterung bestehender Anlagen um jeweils 16 Anschlüsse. Die Kombination aus aktiver Verstärkung, Preemphase und der intelligenten Stromsparfunktion macht den Multischalter zu einer Lösung für anspruchsvolle Empfangsanlagen. Mit 16 Teilnehmeranschlüssen und der Unterstützung von bis zu sechs kaskadierten Geräten bietet das System eine hohe Skalierbarkeit für eine Vielzahl von Receivern.
