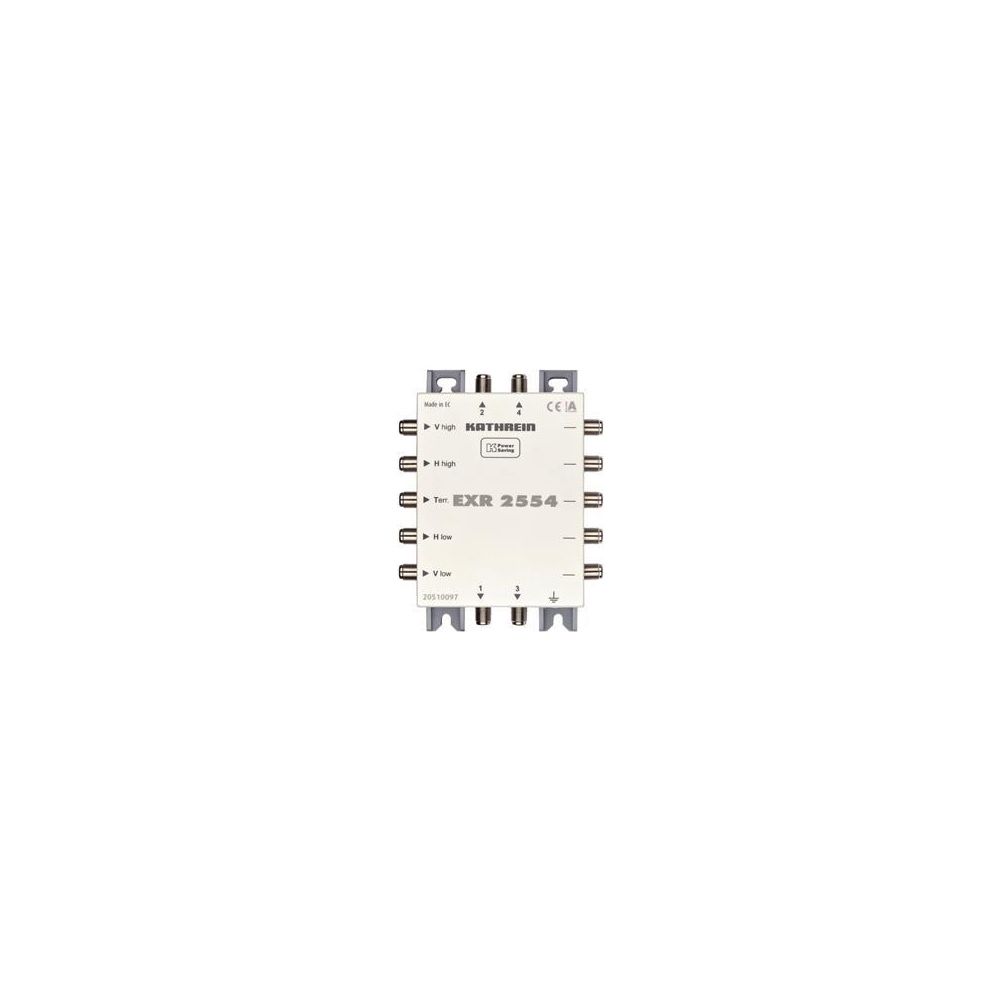

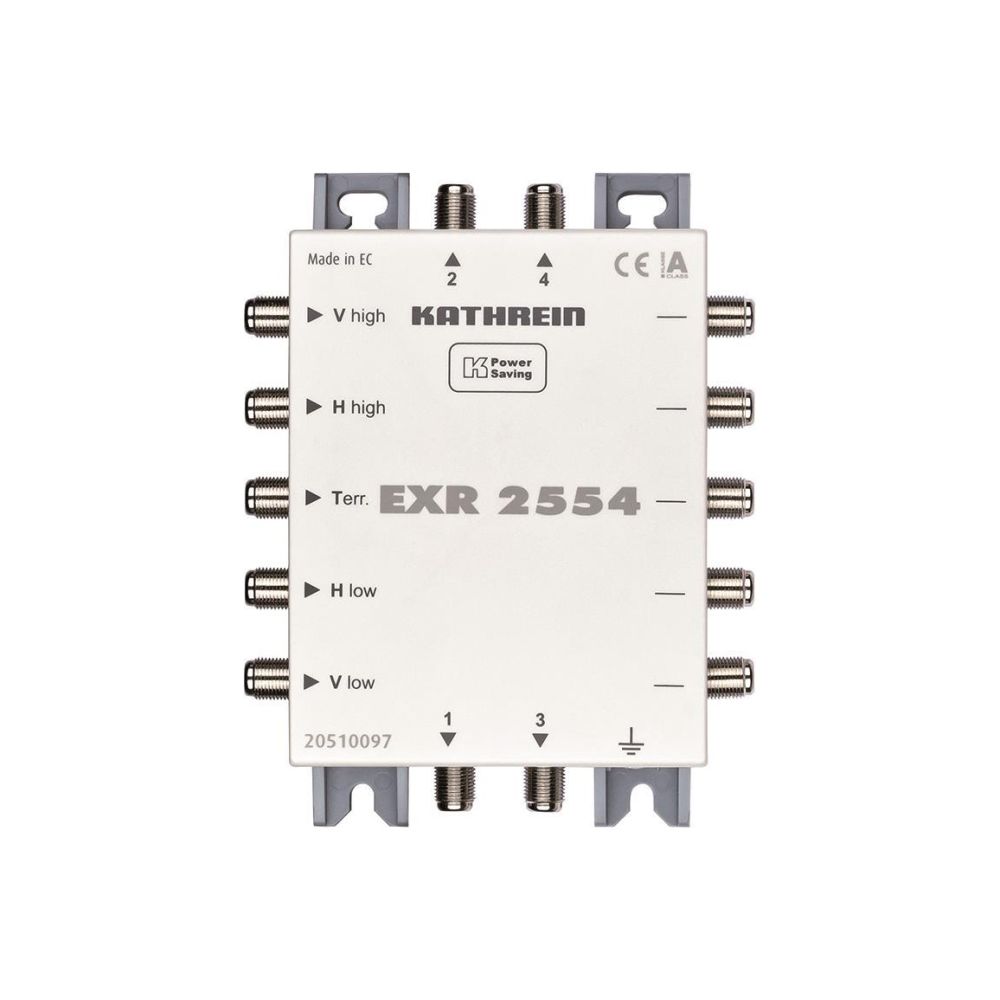

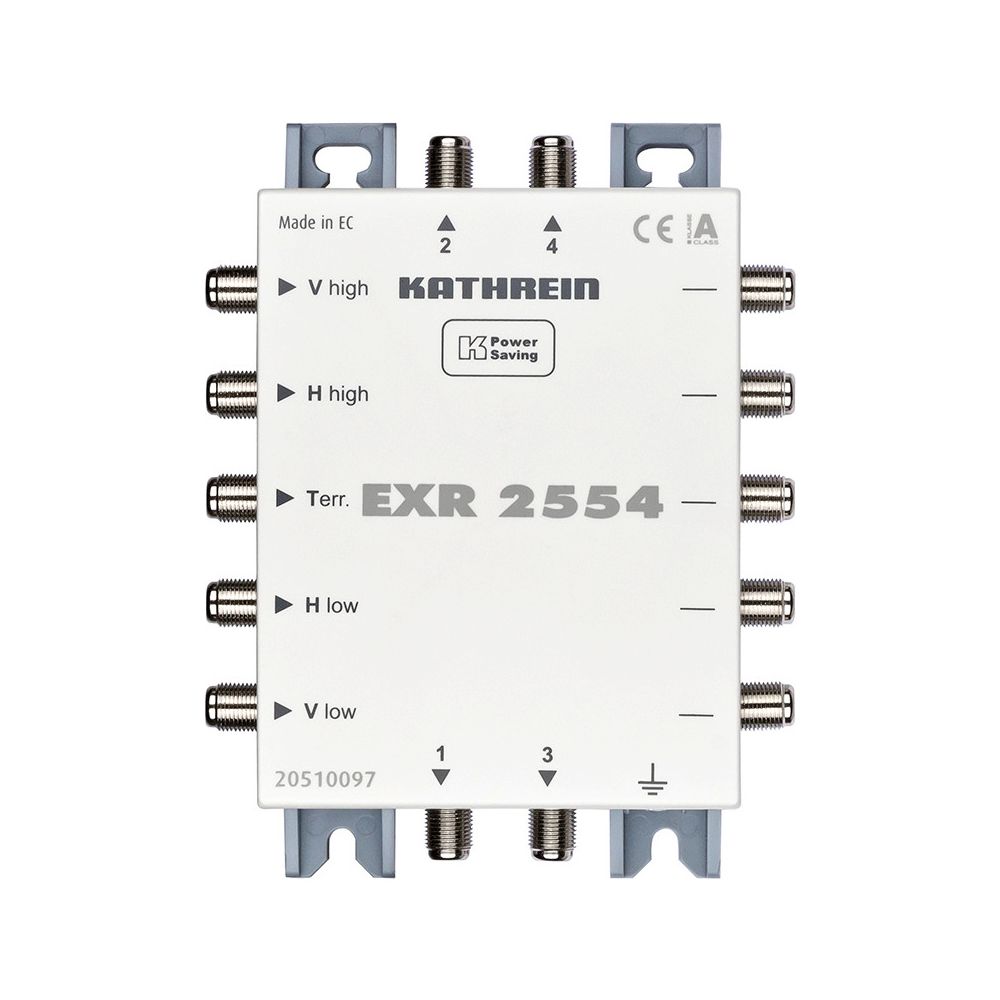

Kathrein Multischalter EXR 2554, 5 Eingänge, 4 Teilnehmeranschlüsse

Dieser kaskadierbare Multischalter ermöglicht die Verteilung von vier Satelliten-Ebenen sowie terrestrischen Signalen auf bis zu vier Teilnehmeranschlüsse. Das Gerät eignet sich für den Aufbau von Empfangsanlagen, bei denen pro Receiver eine Niederführung ausreicht. Dank der integrierten Power Saving Technologie zeichnet sich die Komponente durch einen effizienten Betrieb aus.

Signalverteilung und Empfang

Die Umschaltung zwischen den Ebenen erfolgt über das Koaxialkabel mittels 14/18 V und 0/22 kHz Signalfrequenzen. Ein integrierter Verstärker sorgt für geringe Anschlussdämpfungen im Satellitenbereich, während eine eingebaute Preemphase die Kabeldämpfung entzerrt. Der terrestrische Bereich ist aktiv ausgelegt und ermöglicht den Empfang auch bei ausgeschaltetem Satelliten-Receiver. Die hohe Entkopplung zwischen den Ausgängen sichert eine stabile Signalqualität für jeden angeschlossenen Teilnehmer.

Montage und Kompatibilität

Das für die Innenmontage konzipierte Gerät verfügt über fünf Eingänge sowie fünf Stamm-Ausgänge, was eine einfache Kaskadierung ermöglicht. Die Fernspeisung erfolgt über den Eingang horizontal low, während alle weiteren Eingänge spannungsfrei bleiben. Die Verbindung erfolgt über F-Anschlüsse.

Technische Daten

• Anzahl Eingänge: 5
• Anzahl Teilnehmeranschlüsse: 4
• Anzahl Stamm-Ausgänge: 5
• Frequenzbereich Satellit: 950-2150 MHz
• Frequenzbereich terrestrisch: 5-862 MHz
• LNB-Speisung: 14 V / 18 V
• Kaskadierbar: Ja

Durch die Kombination aus aktiver terrestrischer Einspeisung und der effizienten Power Saving Technologie bietet dieser Multischalter eine leistungsstarke Lösung für die Signalverteilung. Mit vier Teilnehmeranschlüssen und der Kaskadierbarkeit deckt das Gerät vielfältige Anforderungen in der Satelliten-Empfangstechnik ab und stellt durch die integrierte Verstärkung sowie Preemphase eine zuverlässige Signalübertragung sicher.
