Spelsberg Kabelabzweigkasten WKE 2, 100x100x70mm, IP66, 5-polig, Kunststoff, Orange
Dieser Kabelabzweigkasten der Serie WKE 2 von Spelsberg ist für die Wand- und Deckenmontage konzipiert und bietet einen elektrischen Funktionserhalt der Klasse E90 nach DIN 4102 Teil 12. Das halogenfreie Gehäuse aus Spezialthermoplast ist in der Schutzart IP66 ausgeführt und eignet sich für anspruchsvolle Installationsumgebungen. Mit seiner 5-poligen Ausführung ermöglicht das System eine sichere Leitungsführung in der Gebäudetechnik.
Robuste Konstruktion für den Funktionserhalt
Das Gehäuse ist für einen Einsatztemperaturbereich von -35 °C bis 55 °C ausgelegt. Die Bestückung erfolgt über hochtemperaturbeständige Spezialkeramikklemmen, die eine zuverlässige Verbindung unter thermischer Belastung unterstützen. Durch die quadratische Form und die Möglichkeit zur Anreihung lässt sich der Kasten flexibel in Installationskonzepte integrieren.

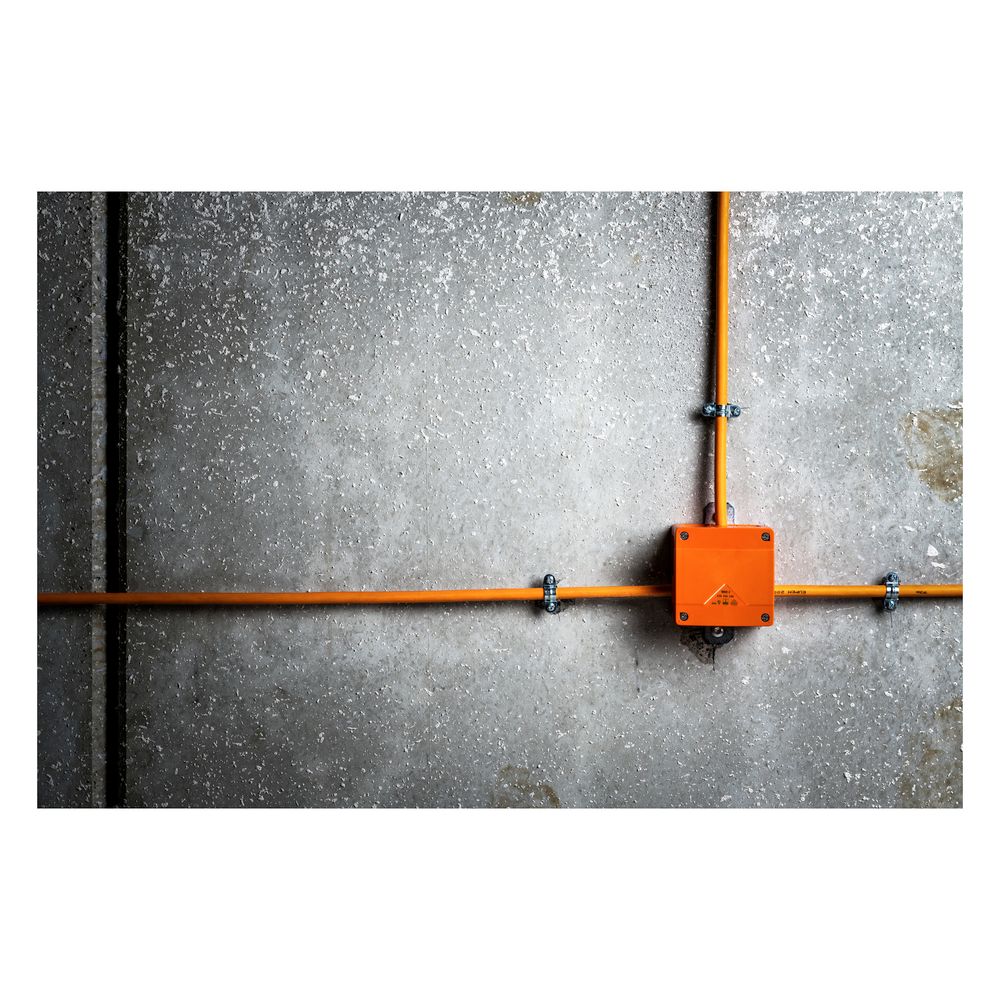

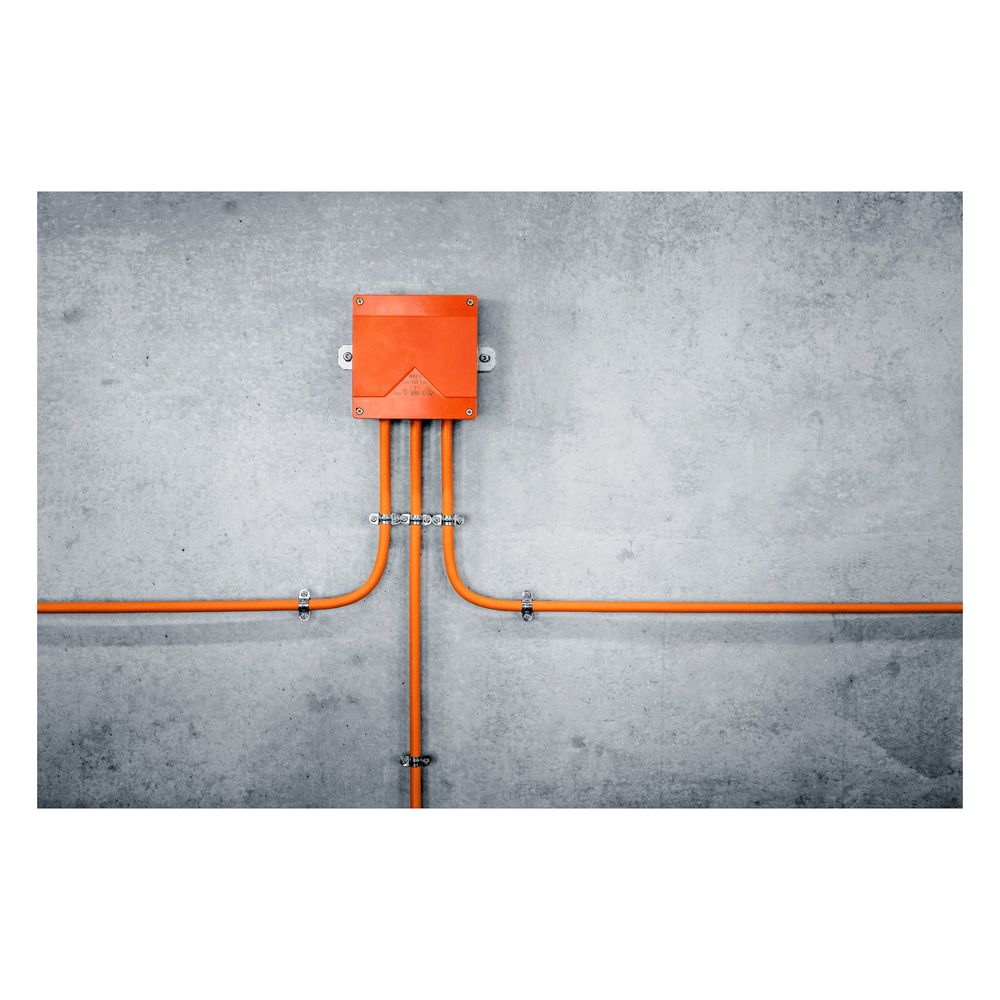

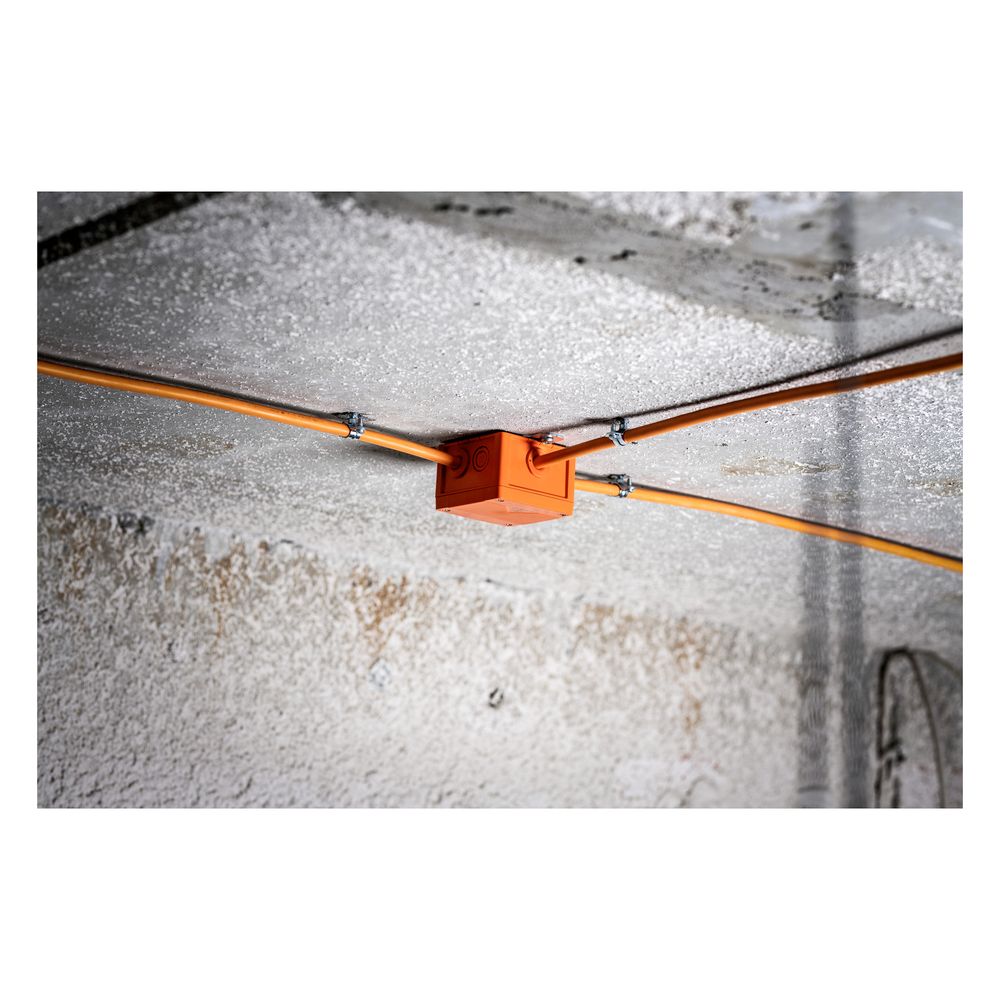

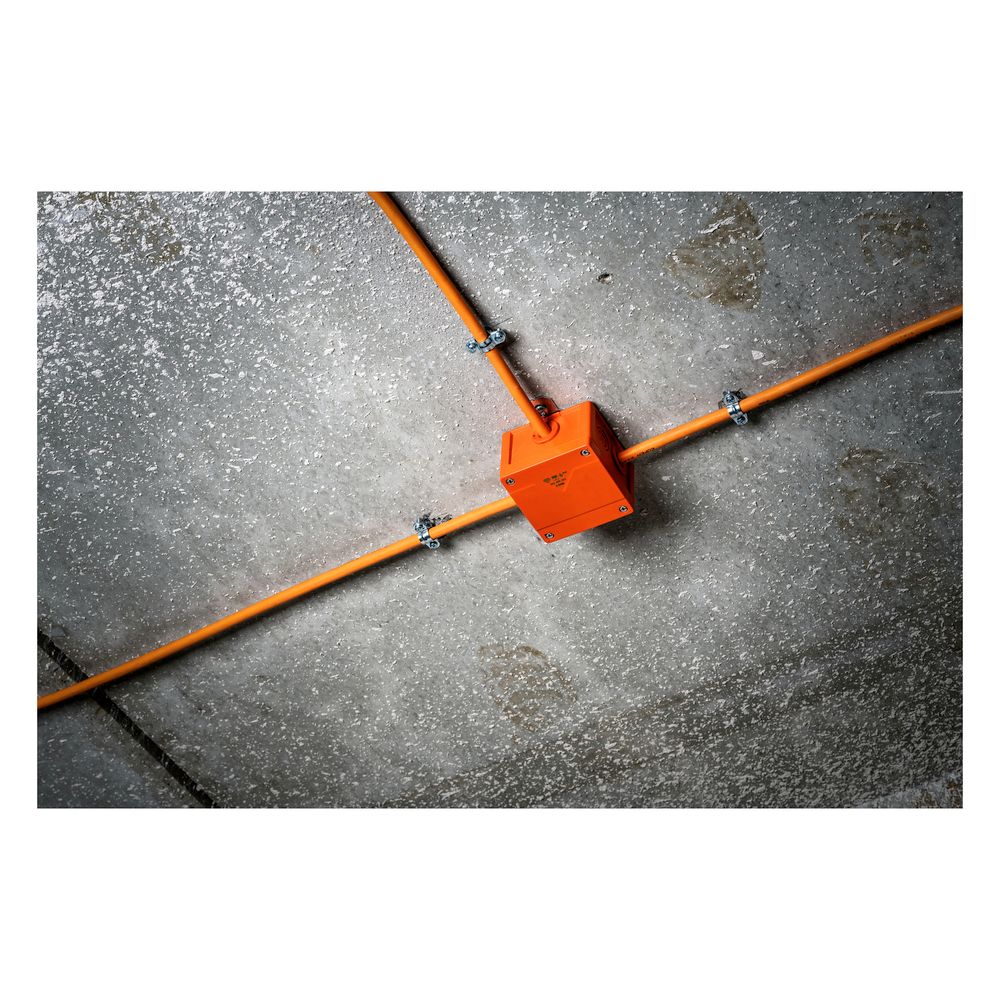

Montage und Anwendung
Die Einführung der Leitungen erfolgt über insgesamt acht Vorprägungen, wobei eine Einführung rückseitig angeordnet ist. Die Deckelbefestigung ist geschraubt und das Gehäuse ist plombierbar, was einen Schutz gegen unbefugten Zugriff bietet. Dank der außenliegenden Befestigungsstellen ist eine Montage auf verschiedenen Untergründen möglich.
Die Kombination aus hochwertigem Kunststoff und der E90-Zertifizierung macht diesen Verbindungskasten zu einer Komponente für sicherheitsrelevante Elektroinstallationen. Mit einer Bemessungsisolationsspannung von 450 V und der Schutzart IP66 bietet das System eine dauerhafte Betriebssicherheit. Die halogenfreie Ausführung unterstützt moderne Brandschutzanforderungen in öffentlichen und gewerblichen Gebäuden.

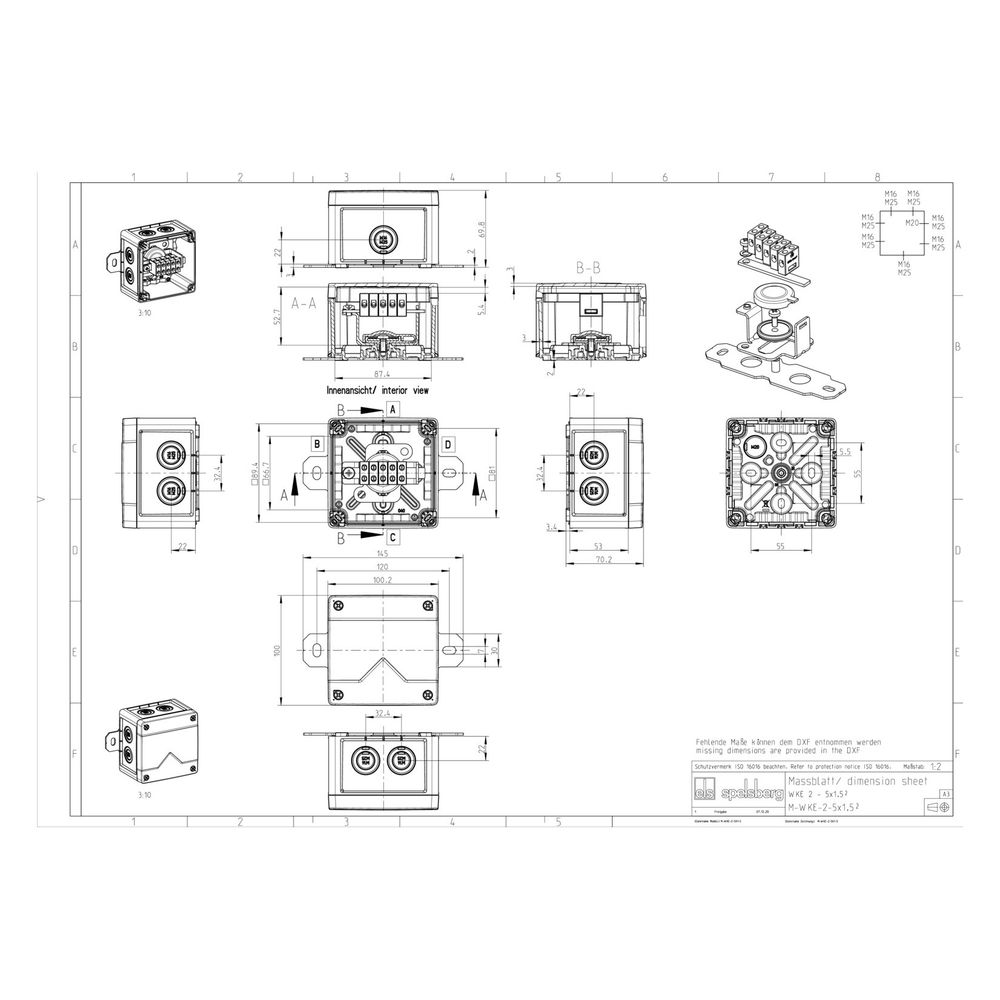

Technische Daten
- Breite: 100 mm
- Länge: 100 mm
- Tiefe: 70 mm
- Schutzart (IP): IP66
- Funktionserhalt: E90
- Polzahl: 5
- Max. Leiterquerschnitt: 2,5 mm²
- Bemessungsisolationsspannung Ui: 450 V
- Anzahl der Einführungen: 8
- Farbe: orange (RAL 2004)

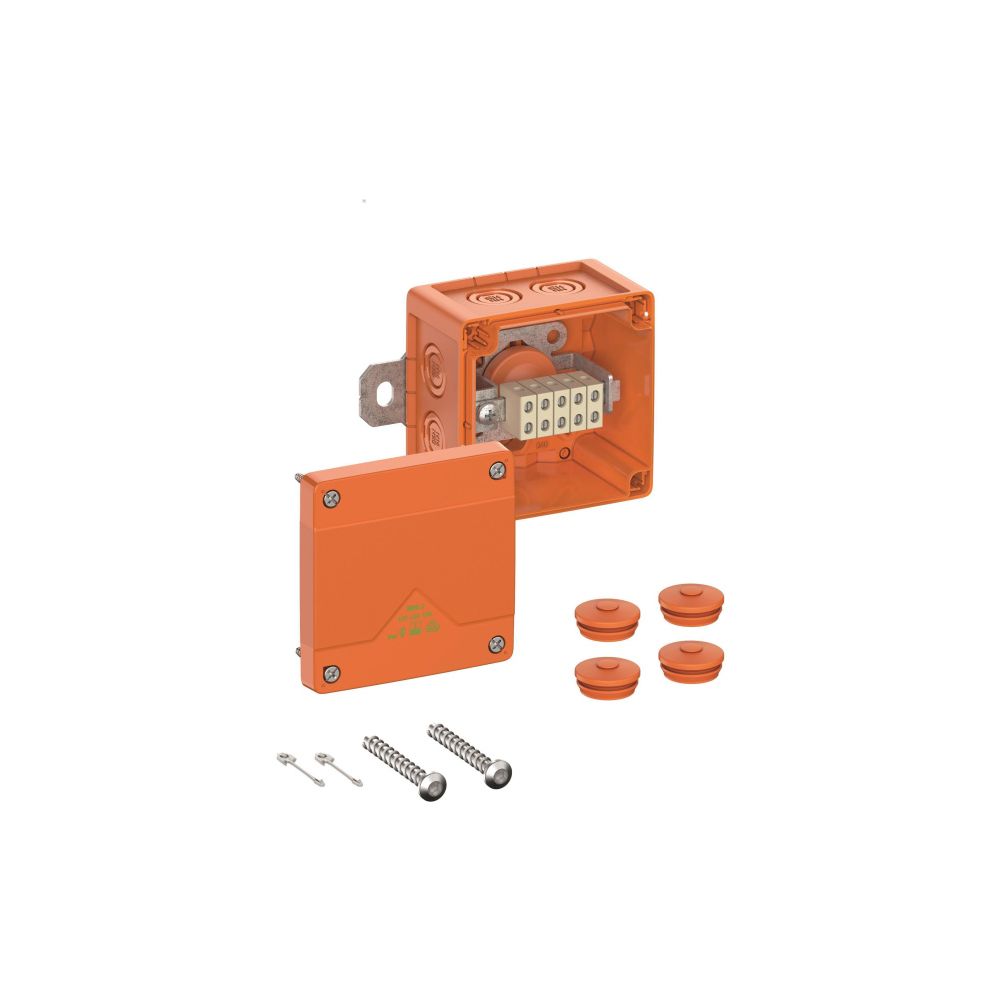

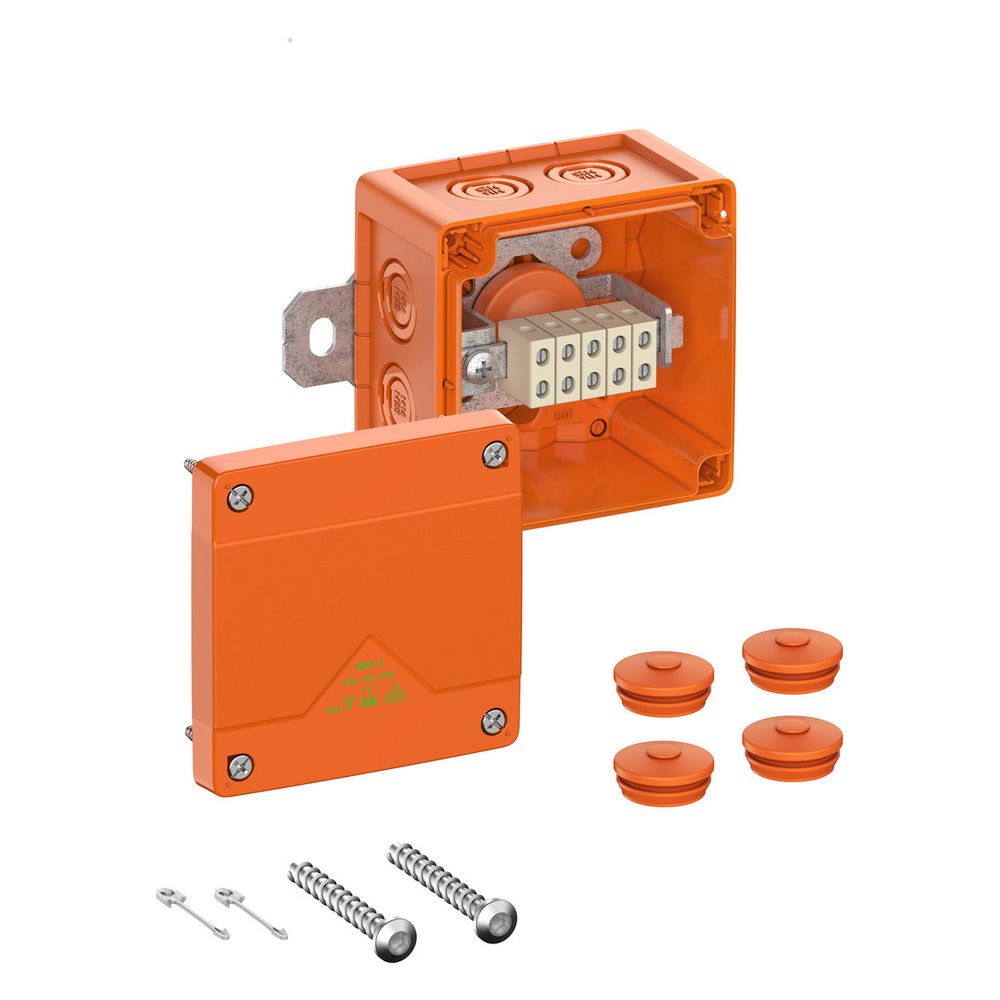

Lieferumfang
- 1x Kabelabzweigkasten
- 1x Deckelverliersicherung
- 1x Schraubanker
- 4x Doppelmembranstutzen IP66 M25
Technische Daten
| Hersteller | Spelsberg |
| Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation | Nein |
| Anreihbar | Ja |
| Anzahl der Einführungen | 8 |
| Anzahl der Klemmstellen je Pol | 1 |
| Anzahl der mitgelieferten Kabelverschraubungen | 0 |
| Art der Gehäusedurchführung | Vorprägung |
| Artikelnummer | SPELSBERG-86650201 |
| Ausführung | Verbindungskasten |
| Ausführung Deckel | sonstige |
| Bemessungsisolationsspannung Ui | 450 |
| Bestückung | Schraubklemme |
| Breite | 100 |
| Brillenflansch | Kunststoff |
| Deckelbefestigung | geschraubt |
| EAN-13 | 4013902630974 |
| Einführung von hinten | Ja |
| Einsatztemperatur | -35 - 55 |
| Explosionsgeprüfte Ausführung | Nein |
| Farbe | orange |
| Form | quadratisch |
| Funktionserhalt | E90 |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Gewicht | 0,43 kg |
| Halogenfrei | Ja |
| Länge | 100 |
| Max Leiterquerschnitt | 2,5 |
| Mit Abschirmung | Nein |
| Mit Vergussmasse mitgeliefert | Nein |
| Mit Zugentlastung | Nein |
| Montage im Erdreich | Nein |
| Montage unter Wasser | Nein |
| Montageart | Wand-/Deckenmontage |
| Oberflächenschutz | unbehandelt |
| Plombierbar | Ja |
| Polzahl | 5 |
| RAL-Nummer (ähnlich) | 2004 |
| Schutzart (IP) | IP66 |
| Tiefe | 70 |
| Transparenter Deckel | Nein |
| Vergießbar | Nein |
| Werkstoff | Kunststoff |
| Witterungsbeständig | Ja |
