Beschreibung

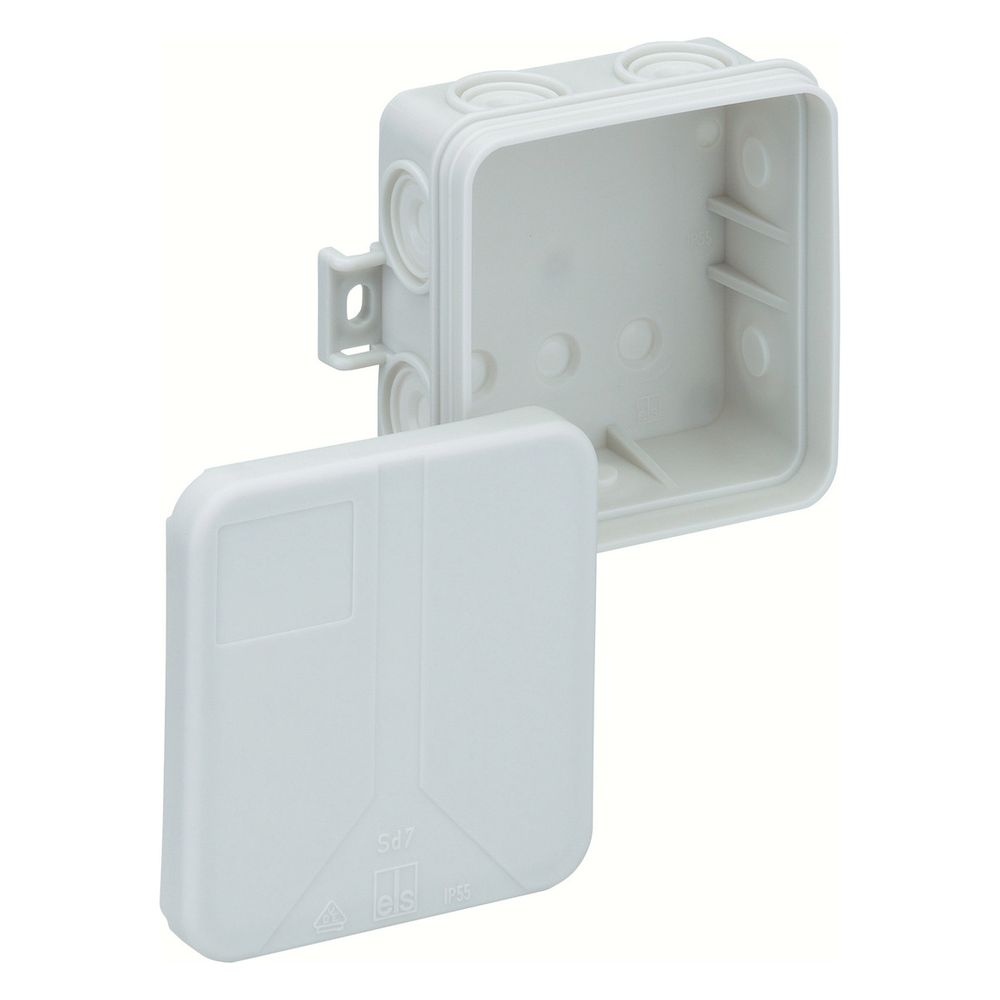

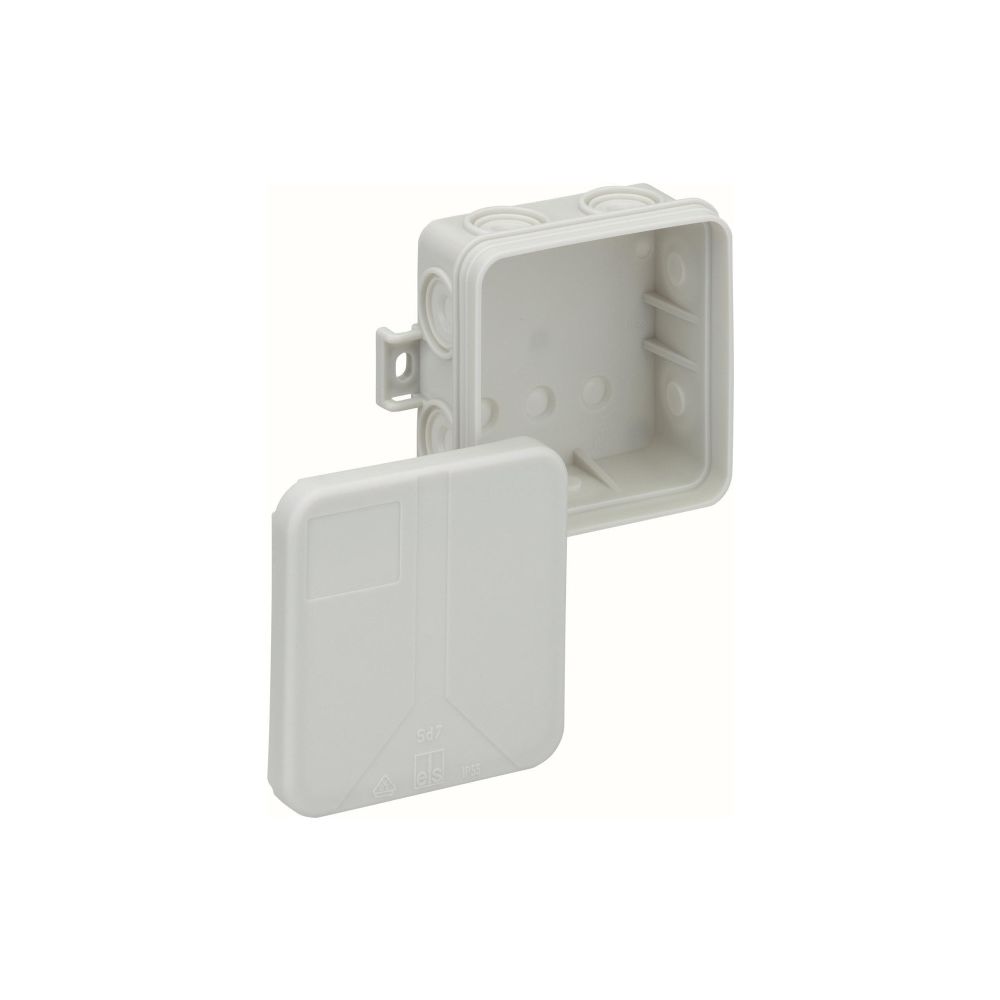

Spelsberg Verbindungskasten SD 7 quadratisch, 75x75x37mm IP55, Kunststoff, Grau
Dieser quadratische Aufputz-Verbindungskasten aus der roten Reihe dient als Gehäuselösung für die Wand- oder Deckenmontage. Die aus halogenfreiem Kunststoff gefertigte Dose bietet mit sieben seitlichen sowie drei rückwärtigen Einführungen eine flexible Leitungsführung für Installationen bis zu einem Leiterquerschnitt von 2,5 mm². Dank der Schutzart IP55 eignet sich das Modell für den Einsatz in Feuchträumen.
Konstruktion für die Elektroinstallation
Das Gehäuse ist für eine Bemessungsisolationsspannung von 400 V ausgelegt und entspricht der Norm DIN EN 60670. Der Montagedeckel lässt sich einfach aufrasten. Die Gehäusedurchführungen sind als Vorprägungen ausgeführt, wodurch eine bedarfsgerechte Öffnung möglich ist. Das Gehäuse ist vergießbar, um den Schutzgrad bei Bedarf zu erhöhen.
Technische Daten

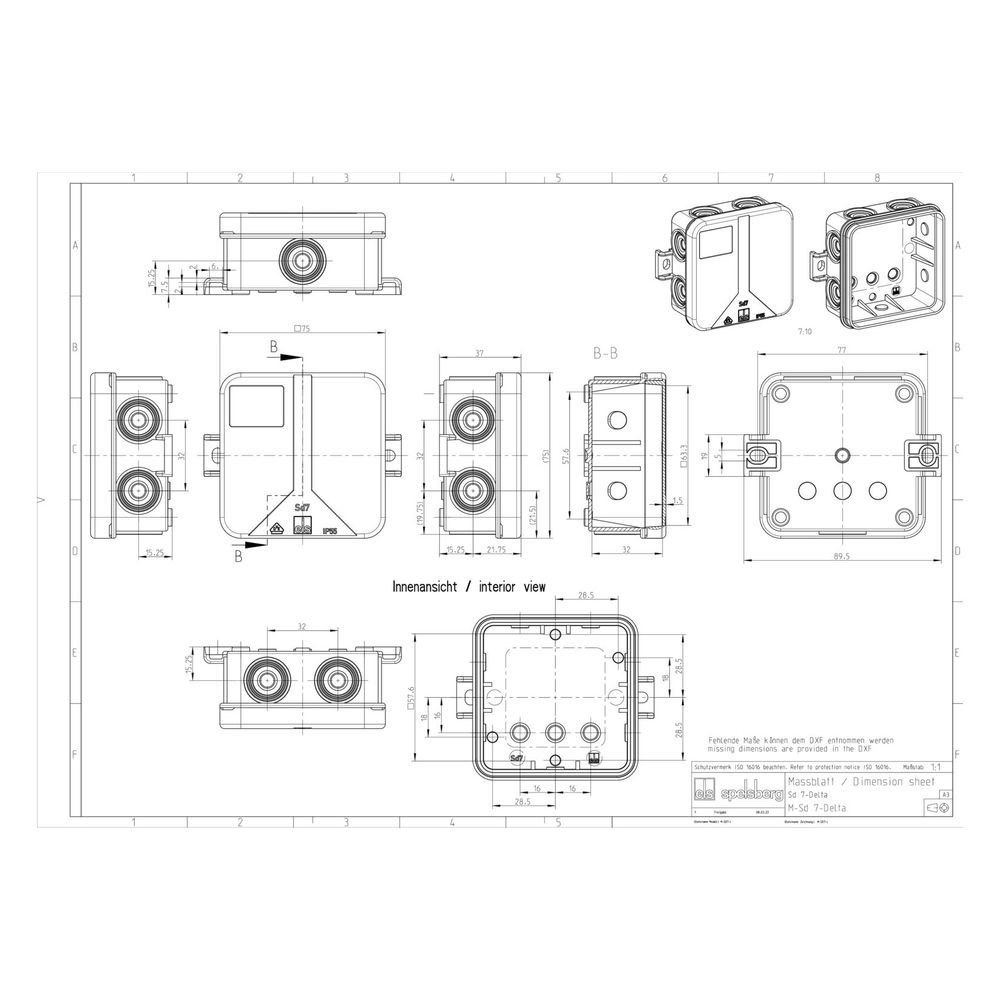

- Abmessungen: 75 mm x 75 mm x 37 mm
- Schutzart: IP55
- Bemessungsisolationsspannung: 400 V
- Max. Leiterquerschnitt: 2,5 mm²
- Anzahl Einführungen: 7 seitlich, 3 rückwärtig
- Werkstoff: Kunststoff (halogenfrei)
- Farbe: Grau (ähnlich RAL 7035)
- Einsatztemperatur: -25 °C bis 40 °C
- Montageart: Wand-/Deckenmontage
Die Verbindungsdose überzeugt durch ihre kompakte Bauweise und die Flexibilität bei der Leitungsführung. Mit einer Schutzart von IP55 und der Eignung für Leiterquerschnitte bis 2,5 mm² stellt sie eine Komponente für die Elektroinstallation dar. Die halogenfreie Ausführung und die einfache Montage mittels aufrastbarem Deckel unterstützen eine effiziente Installation in verschiedenen Anwendungsbereichen.
Lieferumfang
- 1x Verbindungsdose
- 1x Lochwerkzeug
- 1x Verschlussstopfen
Technische Daten
| Hersteller | Spelsberg |
| Abgangsanschlüsse mit Steckverbindern für steckbare Gebäudeinstallation | Nein |
| Anreihbar | Nein |
| Anzahl der Einführungen | 7 |
| Anzahl der Klemmstellen je Pol | 0 |
| Anzahl der mitgelieferten Kabelverschraubungen | 0 |
| Art der Gehäusedurchführung | Vorprägung |
| Artikelnummer | SPELSBERG-33290701 |
| Ausführung | Verbindungskasten |
| Ausführung Deckel | Montagedeckel |
| Bemessungsisolationsspannung Ui | 400 |
| Bestückung | ohne |
| Breite | 75 |
| Brillenflansch | Kunststoff |
| Deckelbefestigung | aufrastend |
| EAN-13 | 4013902399369 |
| Einführung von hinten | Ja |
| Einsatztemperatur | -25 - 40 |
| Explosionsgeprüfte Ausführung | Nein |
| Farbe | grau |
| Form | quadratisch |
| Funktionserhalt | ohne |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Gewicht | 2,32 kg |
| Halogenfrei | Ja |
| Länge | 75 |
| Max Leiterquerschnitt | 2,5 |
| Mit Abschirmung | Nein |
| Mit Vergussmasse mitgeliefert | Nein |
| Mit Zugentlastung | Nein |
| Montage im Erdreich | Nein |
| Montage unter Wasser | Nein |
| Montageart | Wand-/Deckenmontage |
| Oberflächenschutz | unbehandelt |
| Plombierbar | Nein |
| Polzahl | 0 |
| RAL-Nummer (ähnlich) | 7035 |
| Schutzart (IP) | IP55 |
| Tiefe | 37 |
| Transparenter Deckel | Nein |
| Vergießbar | Ja |
| Werkstoff | Kunststoff |
| Witterungsbeständig | Nein |
