Spelsberg Kabelabzweigkasten WKE 2, 100x100x70mm, IP66, E90, orange
Dieser Kabelabzweigkasten der Serie WKE 2 ist für anspruchsvolle Elektroinstallationen konzipiert, die einen elektrischen Funktionserhalt von E90 nach DIN 4102 Teil 12 erfordern. Das quadratische Gehäuse in Orange besteht aus halogenfreiem Spezialthermoplast und bietet mit der Schutzart IP66 einen zuverlässigen Schutz gegen Staub und Strahlwasser. Dank der robusten Bauweise und der hochtemperaturbeständigen Keramikklemmen eignet sich das System für sicherheitsrelevante Anwendungen in der Gebäudetechnik.
Konstruktion und Montage
Der Verbindungskasten ist für eine Bemessungsisolationsspannung von 450 V ausgelegt und witterungsbeständig. Die Montage erfolgt flexibel an Wand oder Decke, wobei außenliegende Befestigungsstellen eine einfache Installation ermöglichen. Das Gehäuse verfügt über acht Einführungen mit Vorprägungen für eine effiziente Leitungsführung. Die Deckelbefestigung ist geschraubt und plombierbar ausgeführt.
Anschluss und Konfiguration
Im Inneren befinden sich Klemmen aus hochtemperaturbeständiger Spezialkeramik mit frei positionierbaren Haltern. Dies ermöglicht eine flexible Konfiguration der Leiteranschlüsse. Als Verbindungskasten ist eine 3-polige Belegung von 1 bis 6 mm² und als Abzweigkasten eine 3-polige Belegung von 1 bis 4 mm² möglich. Die Kapazität variiert je nach Leiterquerschnitt, wobei beispielsweise bis zu 4 Leiter mit 4 mm² oder 2 Leiter mit 6 mm² pro Pol geklemmt werden können.
Die Kombination aus hochwertigem Spezialthermoplast und der E90-Zertifizierung macht diesen Abzweigkasten zu einer essenziellen Komponente für den vorbeugenden Brandschutz. Mit kompakten Abmessungen von 100 x 100 x 70 mm und der Schutzart IP66 bietet er eine langlebige Lösung für anspruchsvolle Umgebungen. Die halogenfreie Ausführung und die hohe thermische Belastbarkeit der Keramikklemmen sichern eine zuverlässige elektrische Verbindung auch unter extremen Bedingungen.
Technische Daten
- Funktionserhalt: E90
- Schutzart: IP66
- Bemessungsisolationsspannung: 450 V
- Max. Leiterquerschnitt: 10 mm²
- Breite: 100 mm
- Länge: 100 mm
- Tiefe: 70 mm
- Anzahl der Einführungen: 8
- Farbe: orange

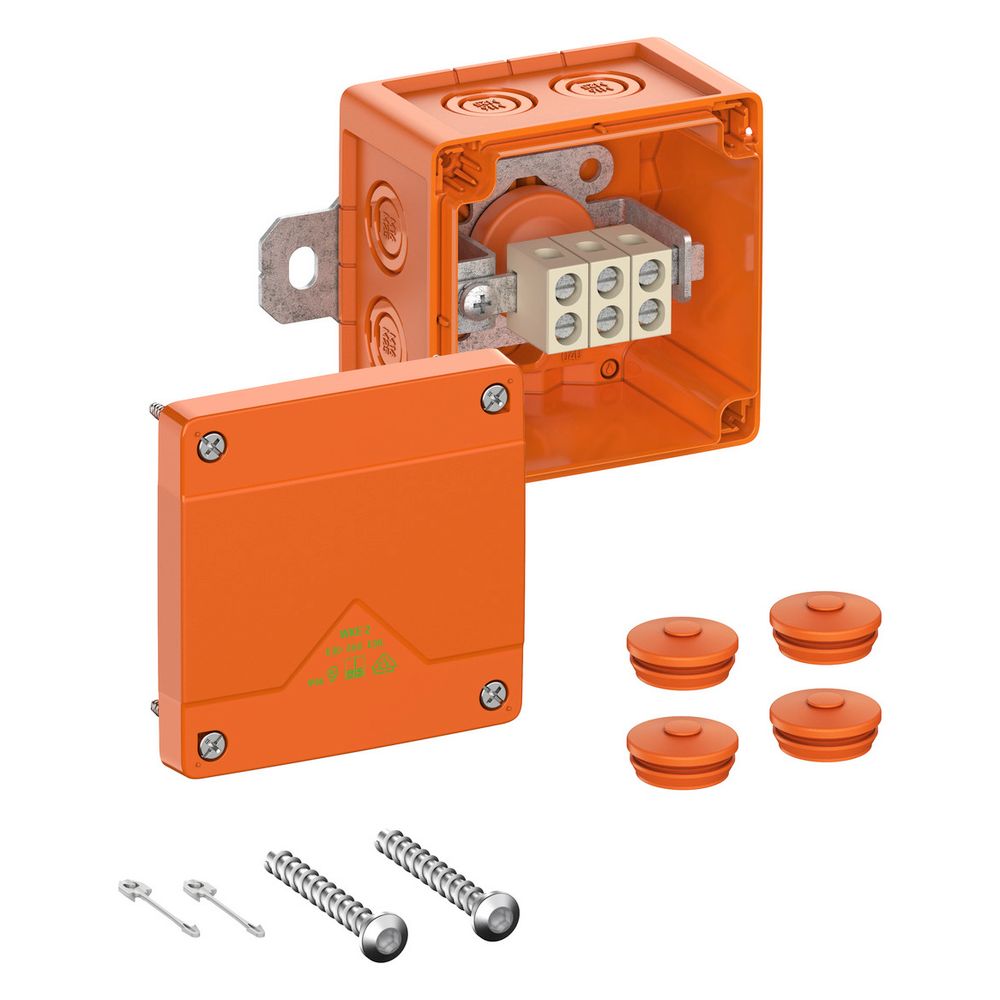

Lieferumfang
- 1x Kabelabzweigkasten WKE 2
- 1x Deckelverliersicherung
- 1x Schraubanker
- 4x Doppelmembranstutzen IP66 M25
Technische Daten
| Hersteller | Spelsberg |
| Anreihbar | Ja |
| Anzahl der Einführungen | 8 |
| Art der Gehäusedurchführung | Vorprägung |
| Artikelnummer | SPELSBERG-86651201 |
| Ausführung | Verbindungskasten |
| Ausführung Deckel | sonstige |
| Bemessungsisolationsspannung Ui | 450 |
| Bestückung | Schraubklemme |
| Breite | 100 |
| Brillenflansch | Kunststoff |
| Deckelbefestigung | geschraubt |
| EAN-13 | 4013902631087 |
| Einführung von hinten | Ja |
| Einsatztemperatur | -35 |
| Explosionsgeprüfte Ausführung | Nein |
| Farbe | orange |
| Form | quadratisch |
| Funktionserhalt | E90 |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Gewicht | 0,1 kg |
| Halogenfrei | Ja |
| Länge | 100 |
| Max Leiterquerschnitt | 10 |
| Mit Abschirmung | Nein |
| Mit Vergussmasse mitgeliefert | Nein |
| Montage im Erdreich | Nein |
| Montage unter Wasser | Nein |
| Montageart | Wand-/Deckenmontage |
| Oberflächenschutz | unbehandelt |
| Plombierbar | Ja |
| Schutzart (IP) | IP66 |
| Tiefe | 70 |
| Transparenter Deckel | Nein |
| Vergießbar | Nein |
| Witterungsbeständig | Ja |
