Beschreibung

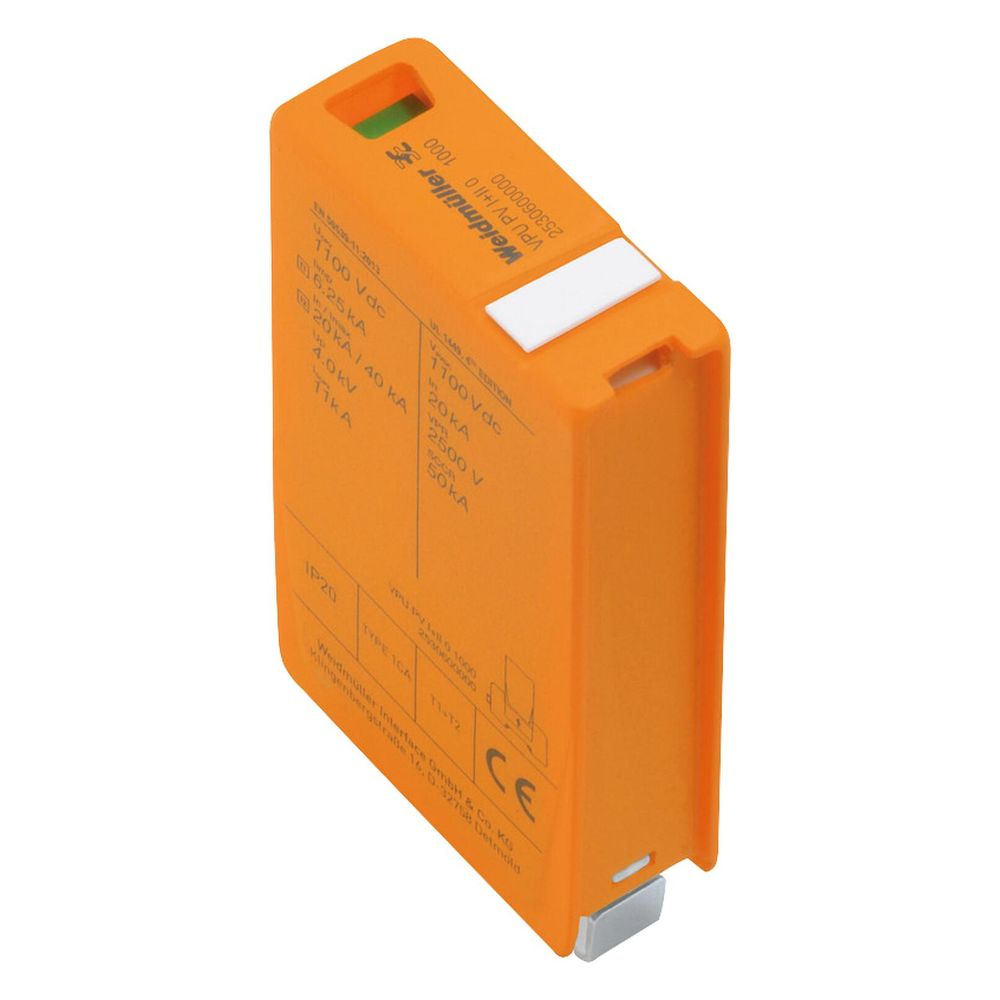

Weidmüller Ersatzableiter VPU PV I+II 0 1000, 1.100V, 6,25kA, IP20
Dieser steckbare Ersatzableiter für Überspannungsschutz der Typen I und II dient der Absicherung von Photovoltaik-Anlagen. Das Modul ist für Gleichstromanwendungen konzipiert und für eine maximale PV-Anlagenspannung von 1.100 V ausgelegt.
Funktionsweise und Sicherheit
Die Komponente überwacht den Betriebszustand kontinuierlich über eine optische Anzeige. Ein grünes Signal bestätigt die ordnungsgemäße Funktion, während eine rote Anzeige den Defekt des Ableiters signalisiert und einen Austausch erforderlich macht. Durch die steckbare Anschlussart lässt sich das Modul effizient ersetzen, ohne die gesamte Installation zu unterbrechen.
Einsatzbereich und Leistung
Das Bauteil ist für einen Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt. Mit einer Kurzschlussfestigkeit von 11.000 A und einem Schutzpegel von kleiner oder gleich 3,8 kV trägt das Modul zur Betriebssicherheit der Anlage bei. Die Auslegung entspricht den Normen EN 61643-31, EN 50539-11 sowie UL 1449.
Technische Daten
- Anforderungsklasse: Typ I+II
- Max. PV-Anlagenspannung (UCPV): 1.100 V
- Nennspannung (UN): 550 V
- Blitzprüfstrom (10/350 µs): 6,25 kA
- Ableitstrom (8/20 µs): 20 kA
- Max. Ableitstrom (8/20 µs): 40 kA
- Gesamtableitstrom (10/350 µs): 12,5 kA
- Kurzschlussfestigkeit (ISCPV): 11.000 A
- Schutzpegel (Up): kleiner oder gleich 3,8 kV
- Schutzart: IP20
Der Ersatzableiter stellt die Schutzfunktion der Photovoltaik-Anlage sicher und ermöglicht durch die optische Statusanzeige eine schnelle Wartung. Mit einer maximalen PV-Anlagenspannung von 1.100 V und einem Blitzprüfstrom von 6,25 kA bietet das Modul eine robuste Absicherung gegen Überspannungen. Die steckbare Bauweise unterstützt den sicheren Betrieb der Anlage.
Technische Daten
| Hersteller | Weidmüller |
| Anforderungsklasse | Typ I+II |
| Artikelnummer | WEIDMUELLER-2530600000 |
| Bezeichnung | VPU PV l+ ll 0 1000 |
| Blitzprüfstrom limp (10/350µs) | 6,25 |
| EAN-13 | 4050118540819 |
| Gesamtableitstrom total (10/350µs) | 12,5 |
| Gewicht | 0,1 kg |
| WEEE-Nr. | 73937473 |
