Beschreibung

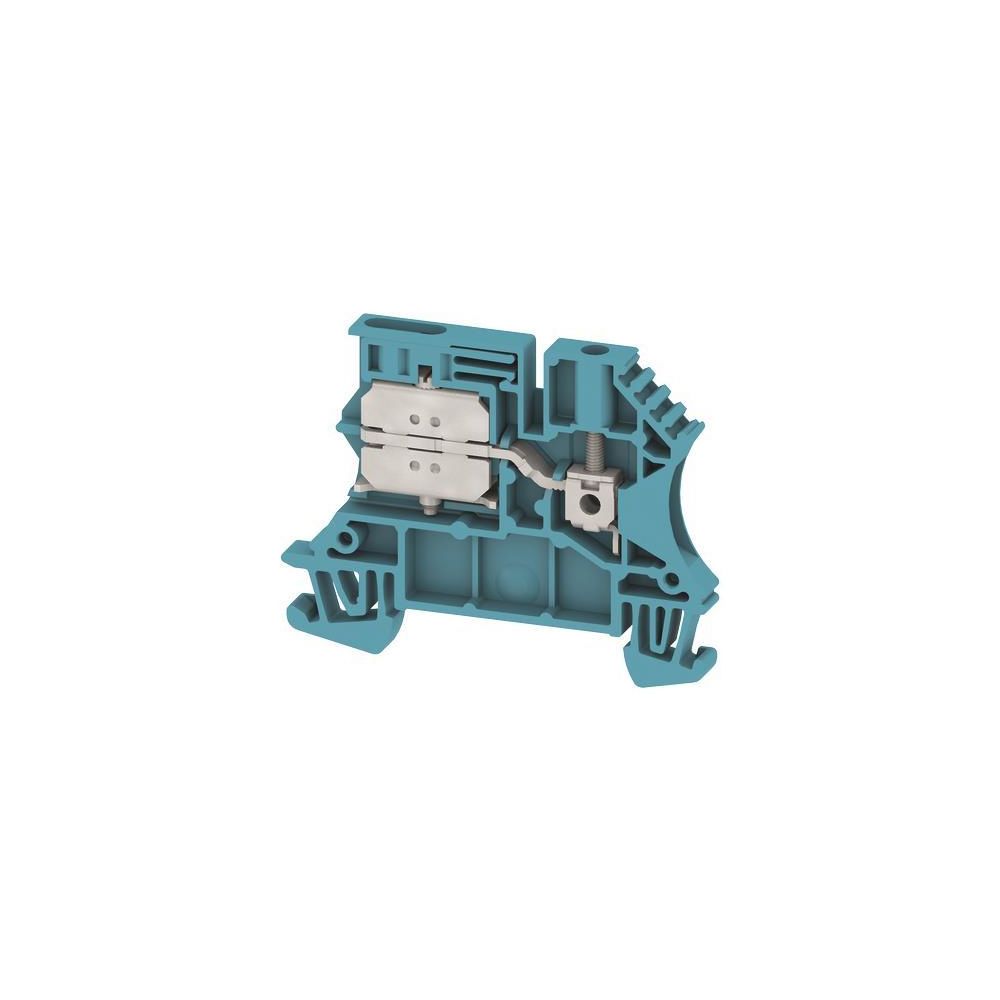

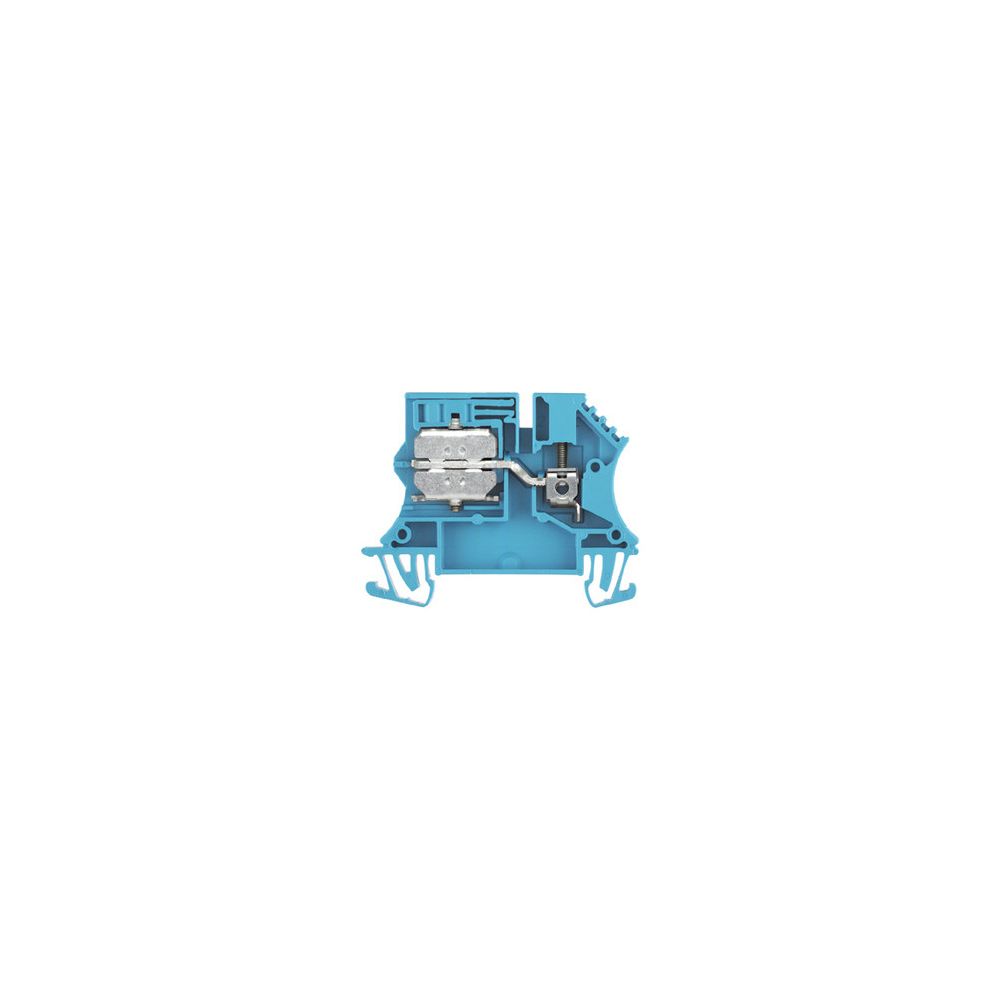

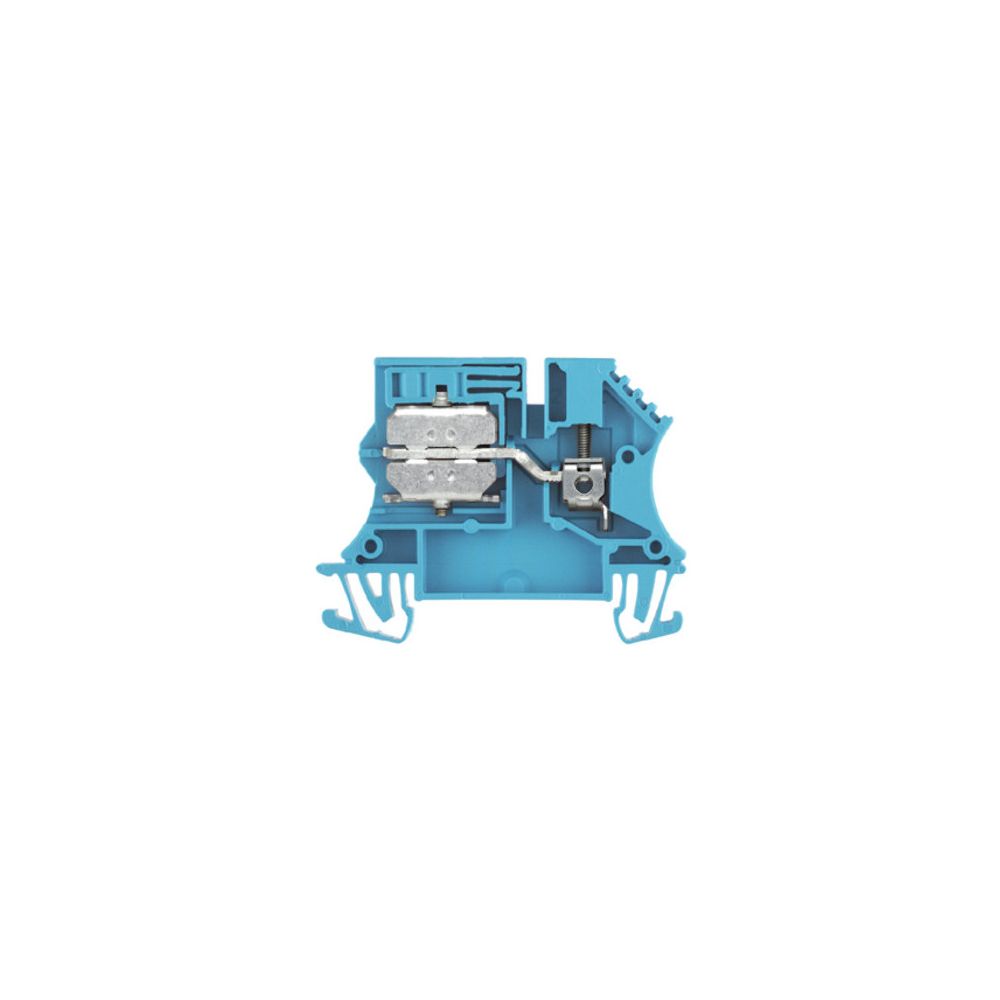

Weidmüller Neutralleiter-Reihenklemme WNT 2.5 10X3, 24A 400V 5,1x60x46,5mm, Thermoplast, Blau
Die blaue Neutralleiter-Trenn-Reihenklemme der W-Reihe ermöglicht eine effiziente Potentialverteilung in Schaltschränken. Sie ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und besteht aus robustem, flammwidrigem Thermoplast.
Anschluss und Montage
Die einetagige Klemme nutzt einen bewährten Schraubanschluss für Kupferleiter. Mit einer Baubreite von 5,1 mm ist sie platzsparend konzipiert. Der anschließbare Leiterquerschnitt reicht bei eindrähtigen und mehrdrähtigen Leitern von 0,13 bis 4 mm². Gemäß UL1059 können zwei Leiter gleichen Querschnitts in einer Klemmstelle angeschlossen werden. Für eine fachgerechte Installation ist der Einsatz einer Abschlussplatte erforderlich.
Elektrische Eigenschaften
Die Klemme ist für einen Bemessungsstrom von 24 A sowie eine Bemessungsspannung von 400 V ausgelegt. Sie hält Betriebstemperaturen zwischen -50 °C und 120 °C stand und erfüllt durch die Brennbarkeitsklasse V0 nach UL 94 hohe Sicherheitsanforderungen.
Technische Daten
- Bemessungsstrom: 24 A
- Bemessungsspannung: 400 V
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 0,13 - 4 mm²
- Montageart: Hutschiene TH35
- Breite: 5,1 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
- Betriebstemperatur: -50 - 120 °C
- Werkstoff: Thermoplast
Diese Neutralleiter-Trenn-Reihenklemme bietet eine flexible und sichere Lösung für die Potentialverteilung. Mit einer Bemessungsspannung von 400 V, einem Bemessungsstrom von 24 A und der kompakten Bauweise auf 5,1 mm Breite eignet sie sich ideal für anspruchsvolle Anwendungen in der Elektroinstallation.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 4 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Artikelnummer | WEIDMUELLER-1010680000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190017897 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,259 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 1 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
