Beschreibung

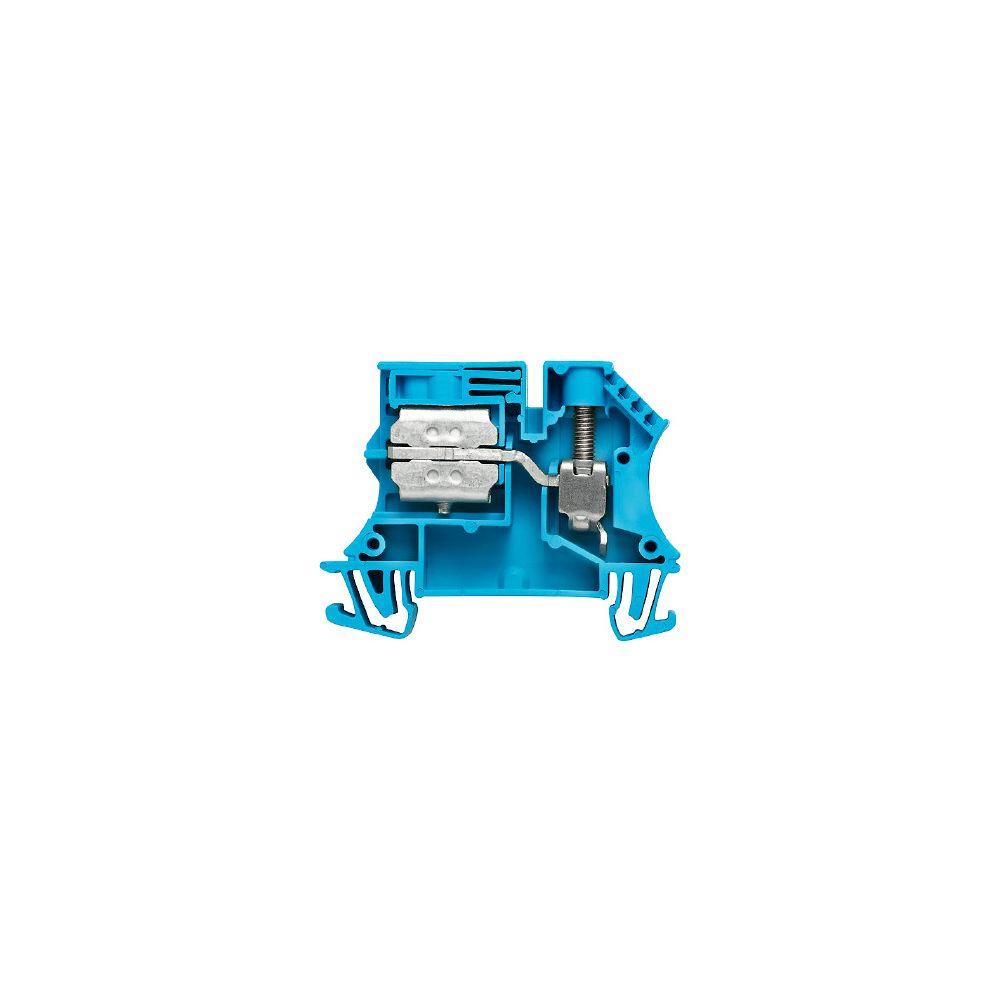

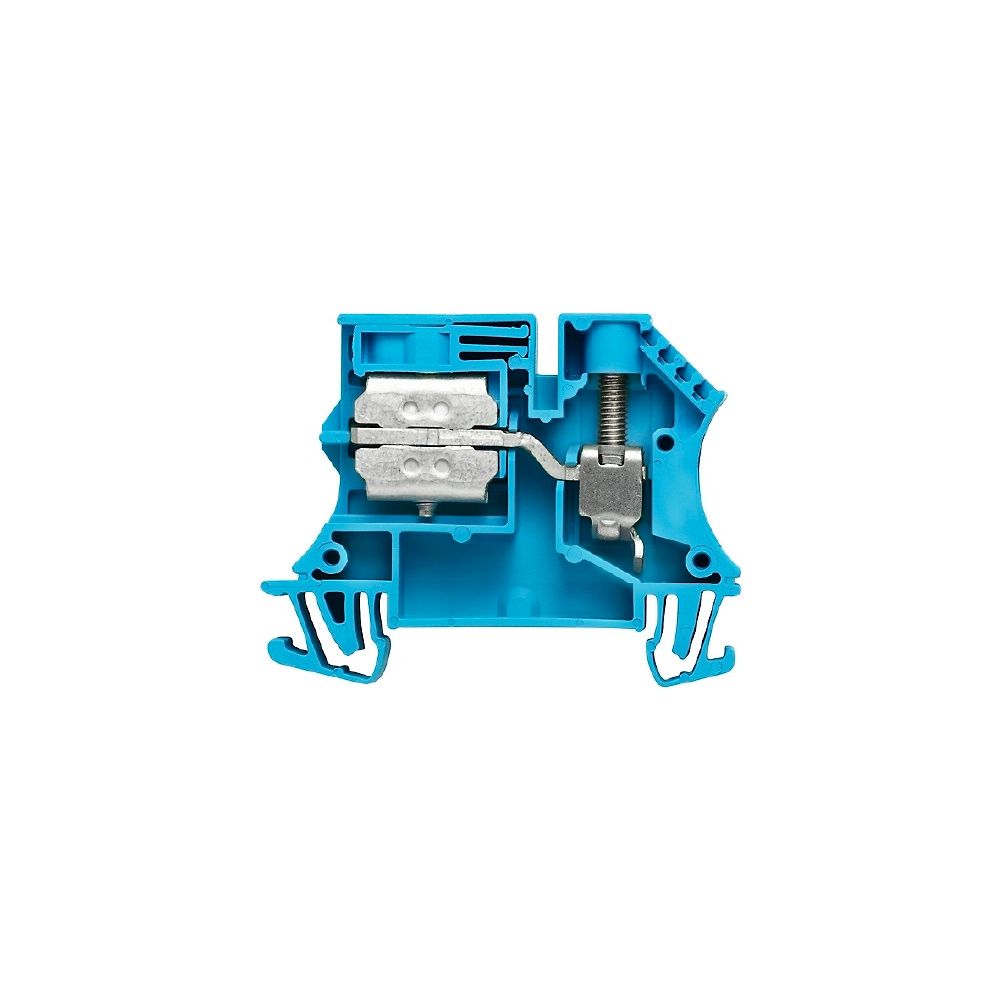

Weidmüller Neutralleiter-Reihenklemme WNT 10, 57A 400V, Thermoplast, Blau
Die Weidmüller Neutralleiter-Reihenklemme der W-Reihe ermöglicht eine effiziente Potentialverteilung in elektrischen Anlagen. Die einetagige Klemme ist für den Anschluss von Kupferleitern konzipiert und zeichnet sich durch eine robuste Bauweise aus Thermoplast aus. Dank des bewährten Schraubanschlusses eignet sie sich für anspruchsvolle Anwendungen in der industriellen Elektrotechnik.
Anschlusstechnik und Flexibilität
Die Klemme ist für Leiterquerschnitte von 1,5 bis 16 mm² ausgelegt. Neben der klassischen Schraubverbindung besteht die Option, steckbare Querverbindungen für die Potentialverteilung zu nutzen. Gemäß UL1059 ist es zudem möglich, zwei Leiter mit gleichem Querschnitt in einer einzigen Klemmstelle zu fixieren, was die Effizienz bei der Installation erhöht. Für den ordnungsgemäßen Abschluss ist eine separate Abschlussplatte erforderlich.
Montage und Sicherheit
Die Komponente ist für die Montage auf einer Hutschiene TH35 vorgesehen. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94. Der Einsatzbereich erstreckt sich über einen Temperaturbereich von -50 bis 120 °C, was eine hohe Sicherheit und Langlebigkeit im Betrieb unterstützt.
Diese Neutralleiter-Reihenklemme überzeugt durch eine hohe Belastbarkeit mit einem Bemessungsstrom von 57 A bei einer Bemessungsspannung von 400 V. Die Kombination aus bewährter Schraubanschlusstechnik und der Eignung für Leiterquerschnitte bis 16 mm² macht sie zu einer stabilen Lösung für elektrische Installationen. Die kompakte Bauweise mit einer Breite von 9,9 mm gewährleistet eine platzsparende Integration in Schaltschränken.
Technische Daten
- Bemessungsstrom: 57 A
- Bemessungsspannung: 400 V
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 1,5 - 16 mm²
- Montageart: Hutschiene TH35
- Breite: 9,9 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
- Material Isolierkörper: Thermoplast
- Betriebstemperatur: -50 - 120 °C
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 131 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 131 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 131 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 131 - 16 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Artikelnummer | WEIDMUELLER-1010980000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 57 |
| Betriebstemperatur | -50 - 120 |
| Breite | 9,9 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190153540 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,184 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 1 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS feindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
