Beschreibung

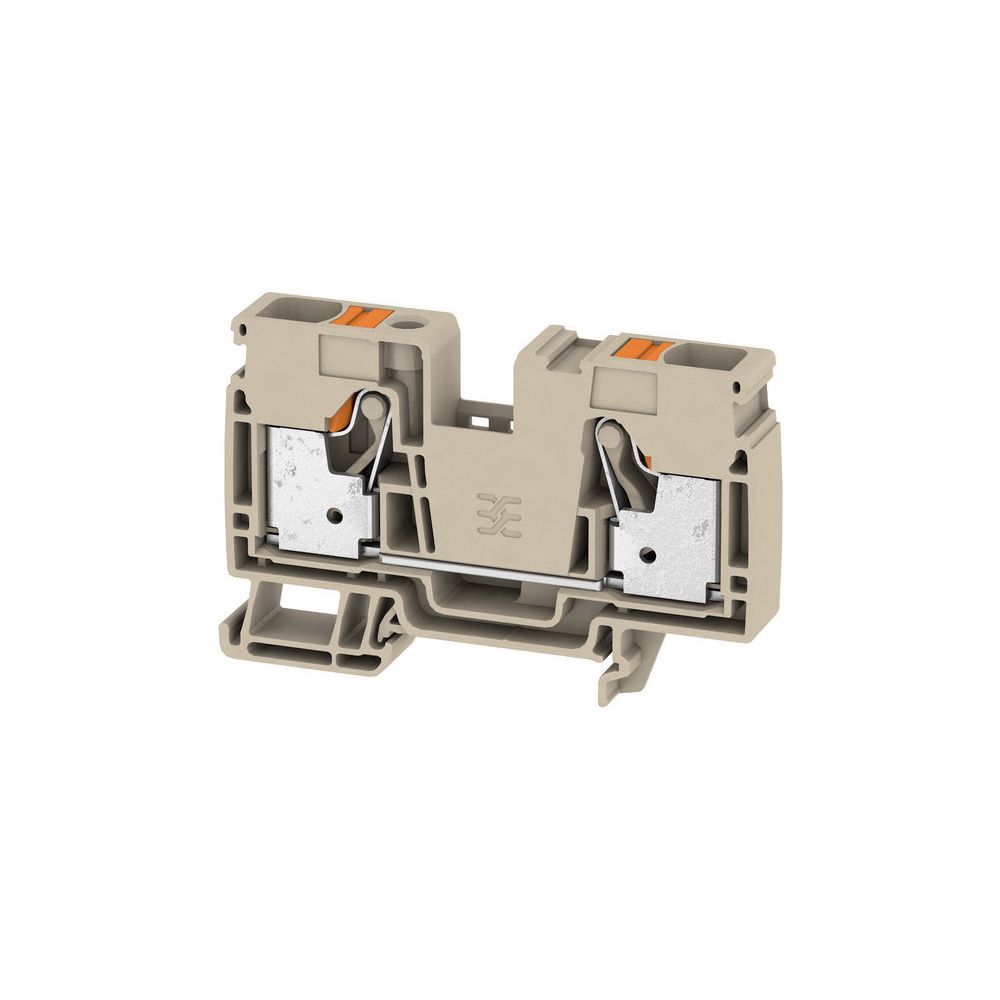

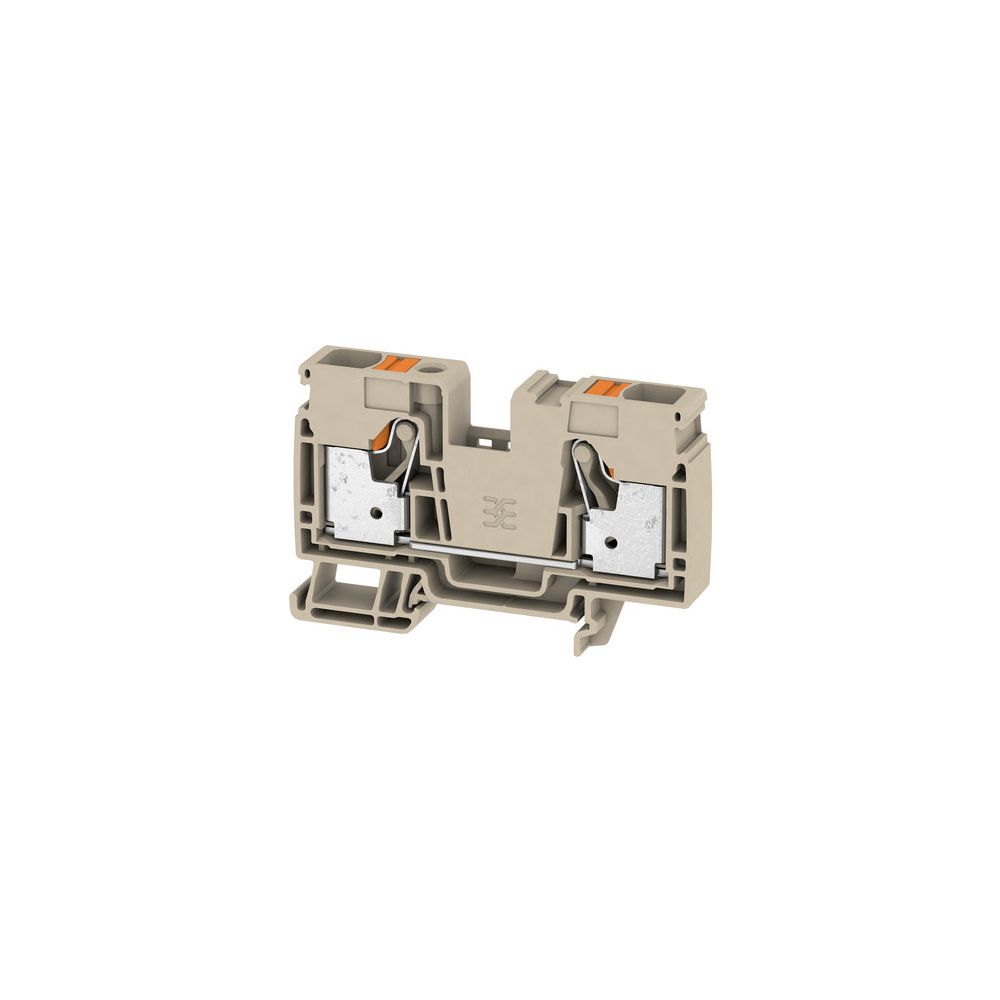

Weidmüller Durchgangs-Reihenklemme A-Reihe A2C 16, 1000V 76A, Thermoplast, Beige
Die Durchgangs-Reihenklemme der A-Reihe von Weidmüller ermöglicht eine zuverlässige Verbindung von Kupferleitern mittels effizienter PUSH IN-Steckanschlusstechnik. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 76 A ist das Bauteil für anspruchsvolle industrielle Anwendungen konzipiert. Die robuste Ausführung ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen nach Ex e zugelassen.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen auf einer Etage und unterstützt eine Vielzahl von Leiterquerschnitten von 0,5 bis 25 mm². Durch die Kombination aus gehärtetem Stahl für mechanische Stabilität und zinnbeschichtetem Kupfer für eine optimale Leitfähigkeit wird ein dauerhaft sicherer Kontakt erzielt. Der Isolierkörper besteht aus hochwertigem Thermoplast, der die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 erfüllt.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 76 A
- Anschlussart: Steckklemmanschluss
- Leiterquerschnitt: 0,5 - 25 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 bis 130 °C
- Breite: 12 mm
- Höhe: 80,5 mm
- Tiefe: 51,5 mm
- Explosionsschutz: Ex e
Diese Reihenklemme überzeugt durch ihre hohe Flexibilität bei der Leiteraufnahme und ihre Eignung für extreme Temperaturbereiche von -60 bis 130 °C. Dank der kompakten Baubreite von 12 mm und der PUSH IN-Technologie lassen sich Verdrahtungen zeitsparend und sicher realisieren. Die Komponente ist ideal für den professionellen Schaltschrankbau geeignet, wobei eine Abschlussplatte für den Betrieb erforderlich ist.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 25 |
| Anschluss | Steckanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2494000000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -60 - 130 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118504019 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,774 kg |
| Höhe | 80,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 10 |
| Tiefe | 51,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
