Beschreibung

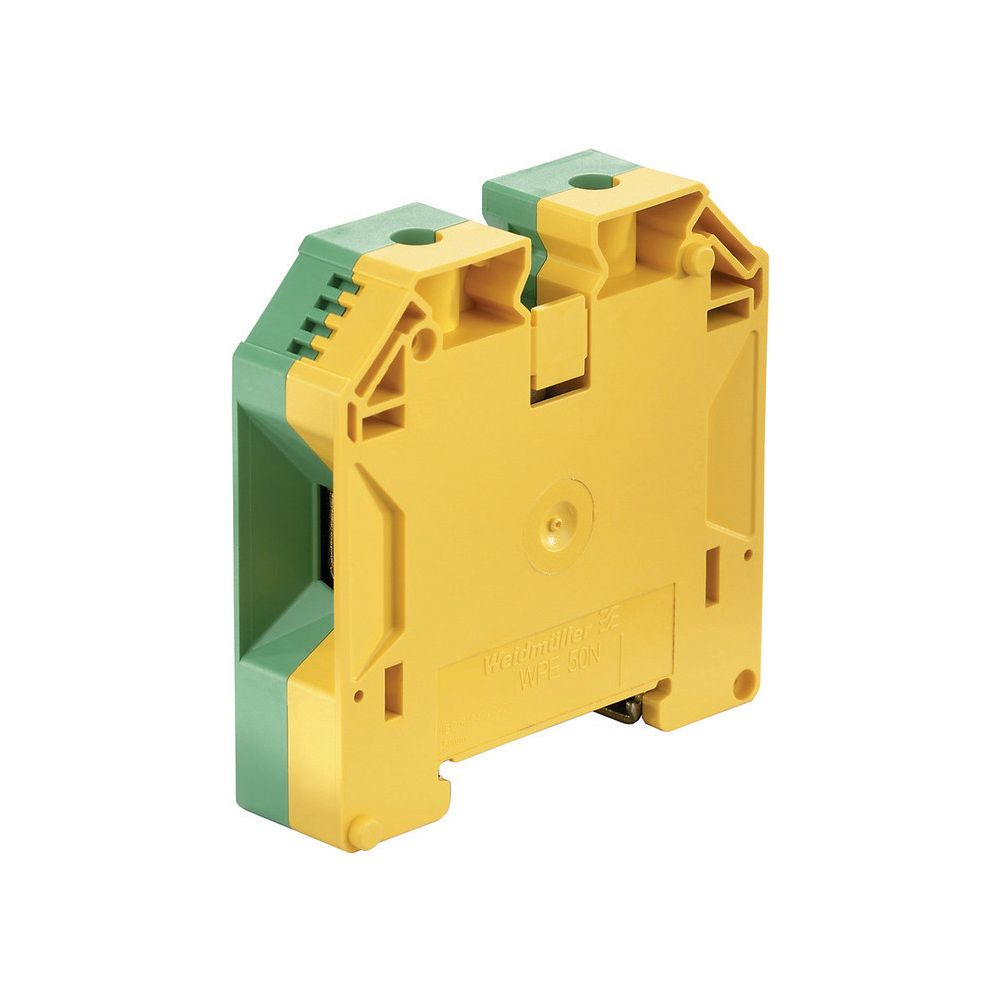

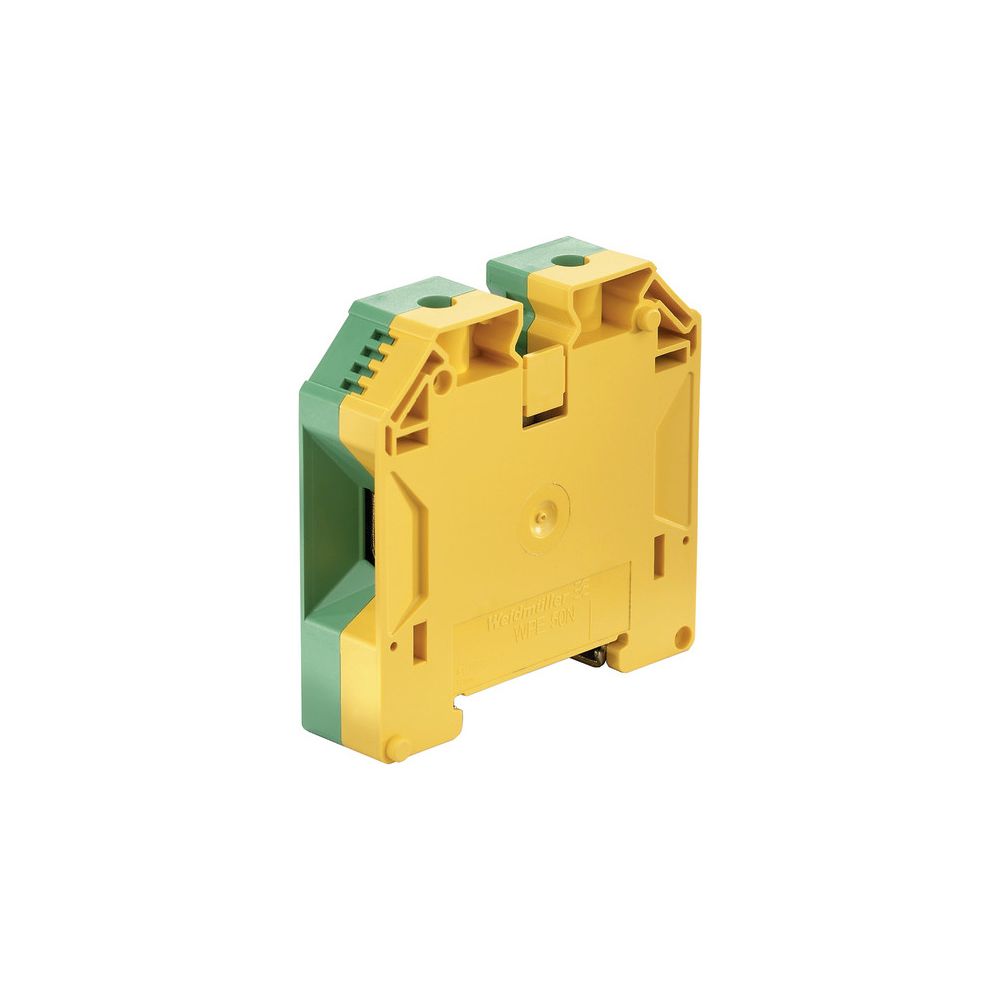

Weidmüller Schutzleiter-Reihenklemme WPE 50N, 10-50mm2, Thermoplast, Grün/Gelb
Die Schutzleiterklemme WPE 50N von Weidmüller ermöglicht eine zuverlässige Erdung in elektrischen Anlagen. Mit ihrem robusten Schraubanschlusssystem und der patentierten Zugbügeltechnologie bietet sie eine hohe Kontaktsicherheit für Leiterquerschnitte von bis zu 70 mm². Die für die Hutschiene TH35 konzipierte Klemme unterstützt die PEN-Funktion und zeichnet sich durch eine hohe thermische Belastbarkeit aus.
Zuverlässige Anschlusstechnik
Das Schraubanschlusssystem der W-Reihe erfüllt hohe Anforderungen an Funktionalität und Sicherheit. Die Klemme verfügt über zwei Klemmstellen auf einer Etage und erlaubt den Anschluss von zwei Leitern gleichen Querschnitts in einer Klemmstelle. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht, und ist für einen Betriebstemperaturbereich von -60 bis 130 °C ausgelegt.
Die Erdungsklemme ermöglicht eine einfache Montage auf der Hutschiene. Dank der flexiblen Anschlussmöglichkeiten für eindrähtige, mehrdrähtige und feindrähtige Leiter ist sie vielseitig einsetzbar. Die grün-gelbe Farbgebung sorgt für eine klare Kennzeichnung als Schutzleiterkomponente, wobei keine zusätzliche Abschlussplatte für den Betrieb erforderlich ist.
Technische Daten
- Anschlussart: Schraubanschluss
- Leiterquerschnitt mehrdrähtig: 10 - 70 mm²
- Leiterquerschnitt feindrähtig: 10 - 50 mm²
- Leiterquerschnitt eindrähtig: 10 - 16 mm²
- Anzahl der Klemmstellen: 2
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 18,5 mm
- Höhe: 71 mm
- Tiefe: 69,6 mm
Die Weidmüller WPE 50N Erdungsklemme kombiniert bewährte Schraubanschlusstechnik mit hoher mechanischer Stabilität. Durch die Unterstützung von Leiterquerschnitten bis 70 mm² und die Eignung für PEN-Funktionen stellt sie eine robuste Lösung für die Potentialverteilung dar. Die kompakte Bauweise und die Einhaltung strenger Brandschutzklassen machen sie zu einer zuverlässigen Komponente in der industriellen Elektrotechnik.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 70 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1846040000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -60 - 130 |
| Breite | 18,5 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4032248394548 |
| Etagen | 1 |
| Farbe | grün/gelb |
| Gewicht | 1,256 kg |
| Höhe | 71 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 10 |
| QS eindrähtig | 10 |
| QS mehrdrähtig | 10 |
| Tiefe | 69,6 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
