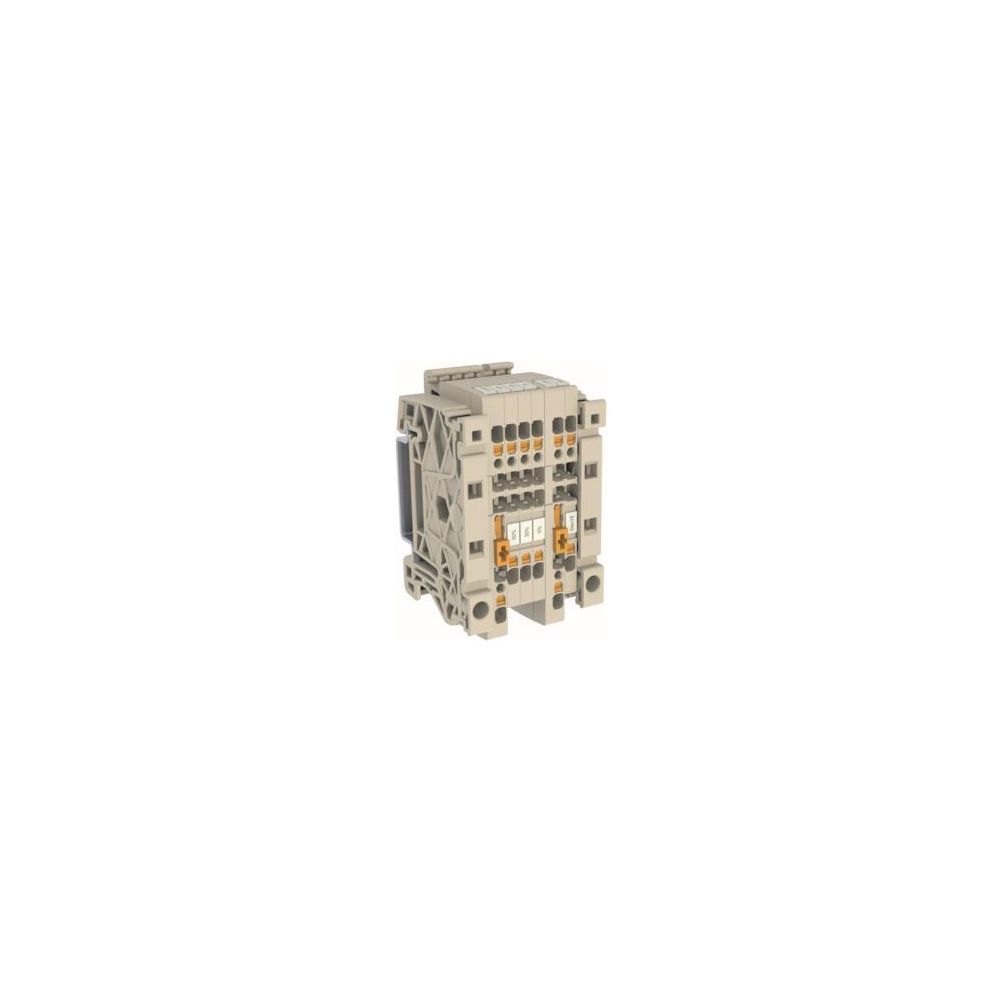

Weidmüller Klemmblock 14A-9 EEG-AAR, 400V 10A 12 Klemmstellen, Thermoplast, beige
Dieser Klemmblock von Weidmüller dient der normgerechten Umsetzung der Anforderungen nach Paragraf 14a EnWG für Netzbetreiber wie Avacon, Netze BW und SH-Netz. Die vorkonfektionierte Steuersignal-Klemmleiste ermöglicht eine effiziente Anbindung von Steuereinrichtungen zur Wirkleistungsreduzierung und für steuerbare Verbrauchseinrichtungen.
Funktionale Ausführung
Die Klemmleiste ist für den direkten Einbau im Schaltschrank konzipiert und nutzt eine zuverlässige Steckanschlusstechnik. Mit insgesamt 12 Klemmstellen auf einer Etage bietet sie ausreichend Kapazität für die notwendigen Steuersignale. Der Isolierkörper besteht aus robustem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Für eine einfache Wartung und Inbetriebnahme ist eine Prüfbuchse bereits integriert.
Montage und Einsatz
Die Montage erfolgt direkt im Schaltschrank, wobei keine zusätzliche Abschlussplatte erforderlich ist. Die schwenkbare Längstrennung unterstützt eine flexible Handhabung der Signalleitungen. Mit einem Bemessungsstrom von 10 A und einer Bemessungsspannung von 400 V ist das System für anspruchsvolle Anwendungen im Bereich des Netzsicherheitsmanagements ausgelegt. Der Betrieb ist in einem Temperaturbereich von -60 bis 130 °C möglich.
Die kompakte Klemmleiste stellt eine zuverlässige Lösung für die Anbindung von Erzeugungseinheiten an Steuerboxen dar. Durch die Unterstützung verschiedener Steuersignale zur Wirkleistungseinspeisung auf 60 Prozent, 30 Prozent oder 0 Prozent sowie die Anbindung steuerbarer Verbrauchseinrichtungen erfüllt sie alle relevanten BDEW-Konzepte. Mit einer Breite von 37,2 mm, einer Höhe von 61,1 mm und einer Tiefe von 36,9 mm lässt sie sich platzsparend in bestehende Infrastrukturen integrieren.
Technische Daten
- Bemessungsstrom In: 10 A
- Bemessungsspannung: 400 V
- Anzahl der Klemmstellen: 12
- Anschlussart: Steckanschluss
- Leiterquerschnitt: 0,5 - 1,5 mm²
- Betriebstemperatur: -60 - 130 °C
- Breite: 37,2 mm
- Höhe: 61,1 mm
- Tiefe: 36,9 mm
- Werkstoff: Thermoplast
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 1,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14 - 1,5 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 12 |
| Artikelnummer | WEIDMUELLER-8000169496 |
| Ausführung der Längstrennung | schwenkbar |
| Ausführung der Quertrennung | ohne |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Ausführung elektrischer Anschluss 2 | Steckanschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 10 |
| Betriebstemperatur | -60 - 130 |
| Breite | 37,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4099987816113 |
| Etagen intern gebrückt | Nein |
| Farbe | beige |
| Gewicht | 0,074 kg |
| Höhe | 61,1 |
| Mit integrierter Prüfbuchse | Ja |
| Montageart | Direktmontage |
| Tiefe | 36,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
