Beschreibung

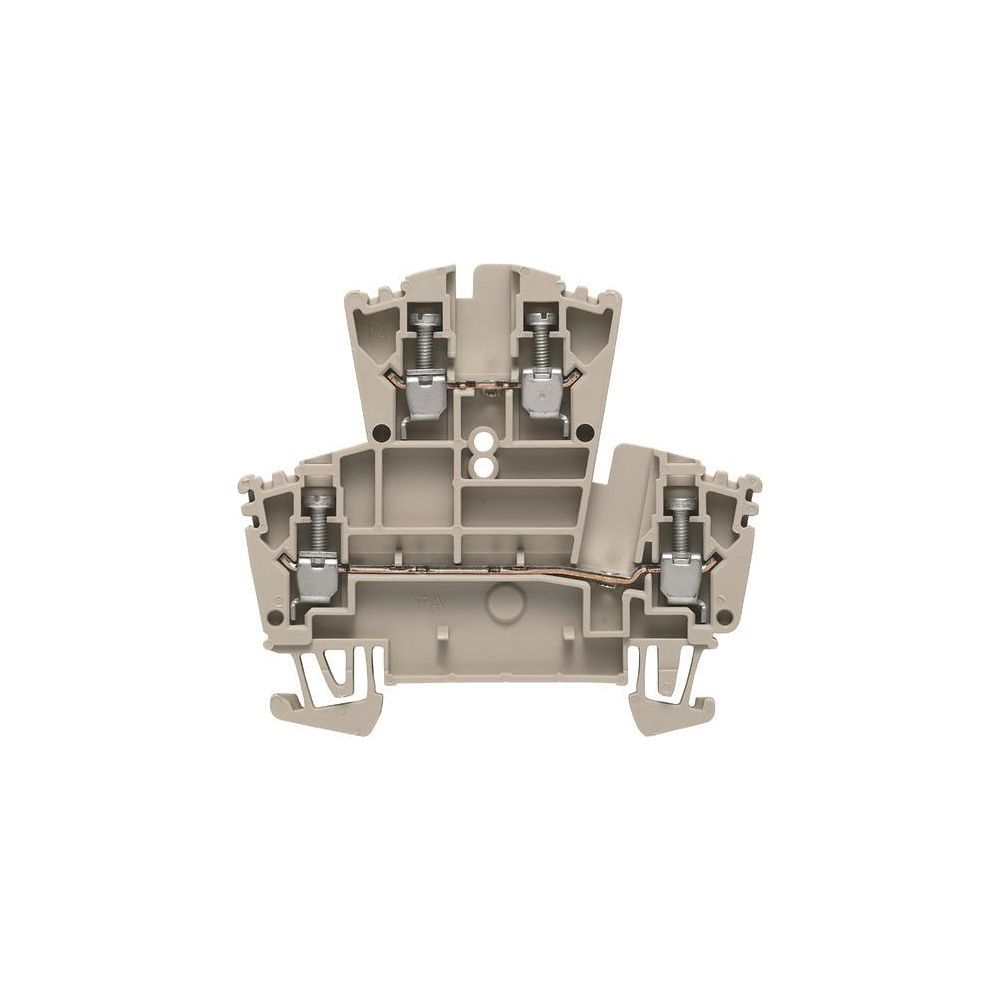

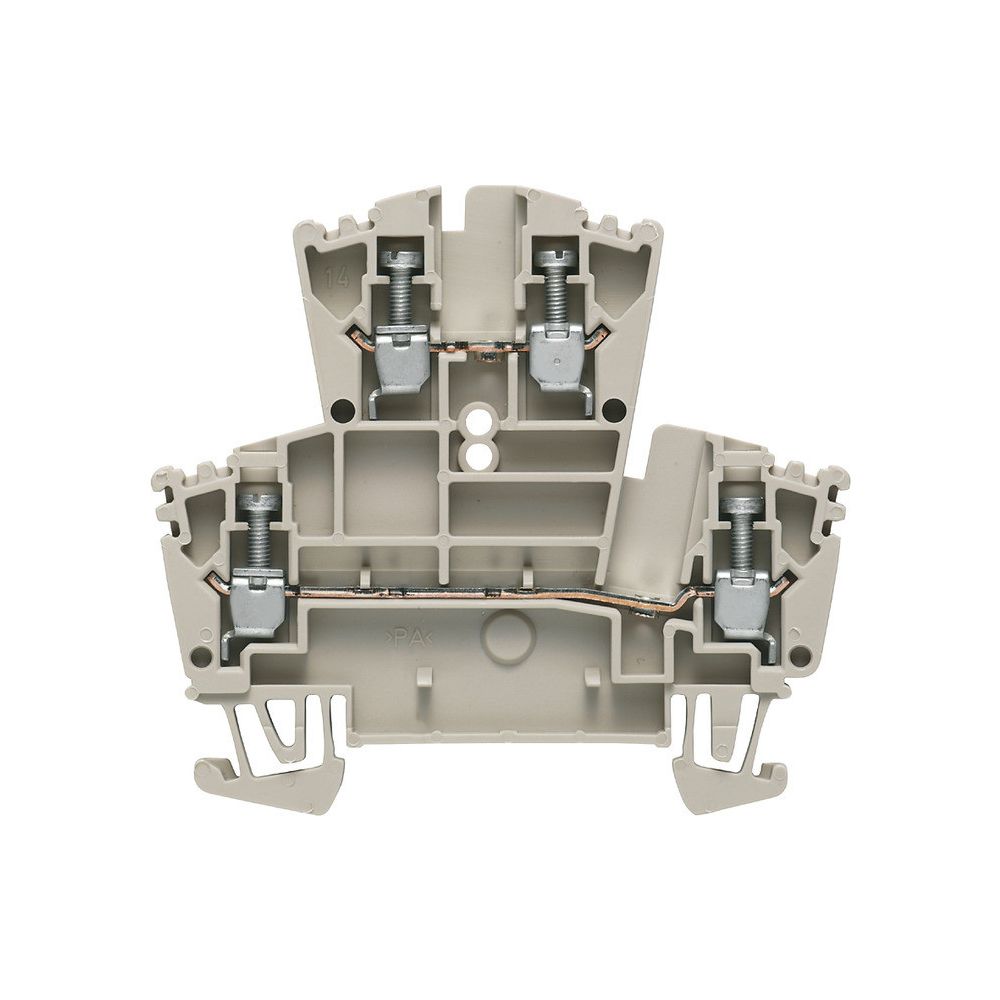

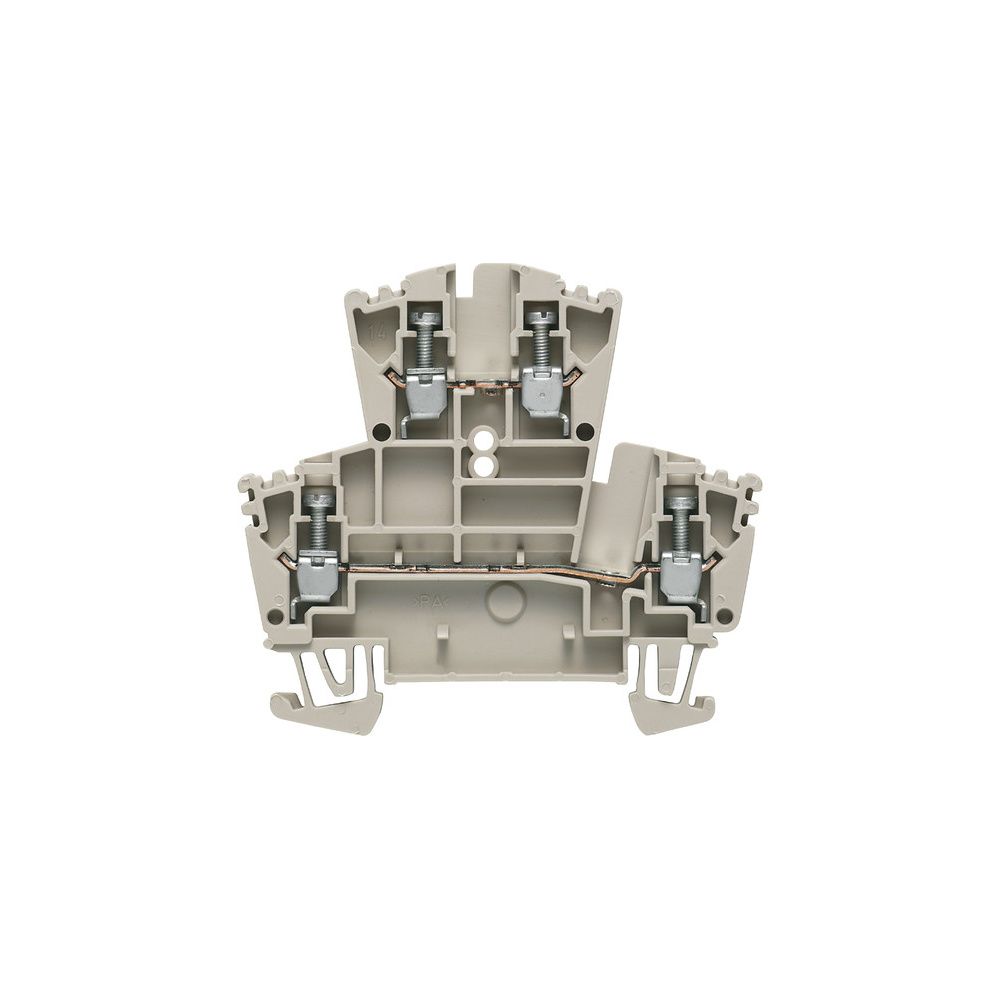

Weidmüller Doppelstock-Reihenklemme WDK 2.5, 400V 24A, 5,1x69,5x63mm, Thermoplast, Beige
Die Doppelstock-Reihenklemme von Weidmüller ermöglicht die effiziente Führung von zwei Potenzialen auf engstem Raum. Mit ihrem bewährten Schraubanschluss und einer kompakten Baubreite von 5,1 mm eignet sie sich für anspruchsvolle Verdrahtungsaufgaben in der industriellen Elektrotechnik.
Robuste Anschlusstechnik für hohe Anforderungen
Die Klemme verfügt über zwei Etagen mit jeweils zwei Klemmstellen, die eine flexible Potenzialverteilung unterstützen. Der Isolierkörper aus Thermoplast erfüllt die Brennbarkeitsklasse V0 nach UL 94. Dank der Eignung für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e-Ausführung ist das Bauteil vielseitig in unterschiedlichen Anlagenkonfigurationen einsetzbar.
Montage und Kompatibilität
Die Installation erfolgt auf einer Hutschiene TH35. Die Klemme ist für Kupferleiter ausgelegt und deckt einen Querschnittsbereich von 0,5 bis 4 mm² ab. Für eine fachgerechte Installation ist der Einsatz einer Abschlussplatte erforderlich.
Die Doppelstock-Reihenklemme überzeugt durch ihre kompakte Bauweise und die zuverlässige Schraubanschlusstechnik. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 24 A bietet sie eine leistungsfähige Lösung für die Potenzialverteilung. Der weite Betriebstemperaturbereich von -60 bis 130 °C unterstreicht die Eignung für anspruchsvolle Umgebungsbedingungen in der Schaltschrankverdrahtung.
Technische Daten
- Anschlussart: Schraubanschluss
- Etagen: 2
- Klemmstellen je Etage: 2
- Bemessungsspannung: 400 V
- Bemessungsstrom: 24 A
- Leiterquerschnitt: 0,5 - 4 mm²
- Montageart: Hutschiene TH35
- Breite: 5,1 mm
- Höhe: 69,5 mm
- Tiefe: 63 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 4 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1021500000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190169527 |
| Etagen | 2 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,307 kg |
| Höhe | 69,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 63 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
