Beschreibung

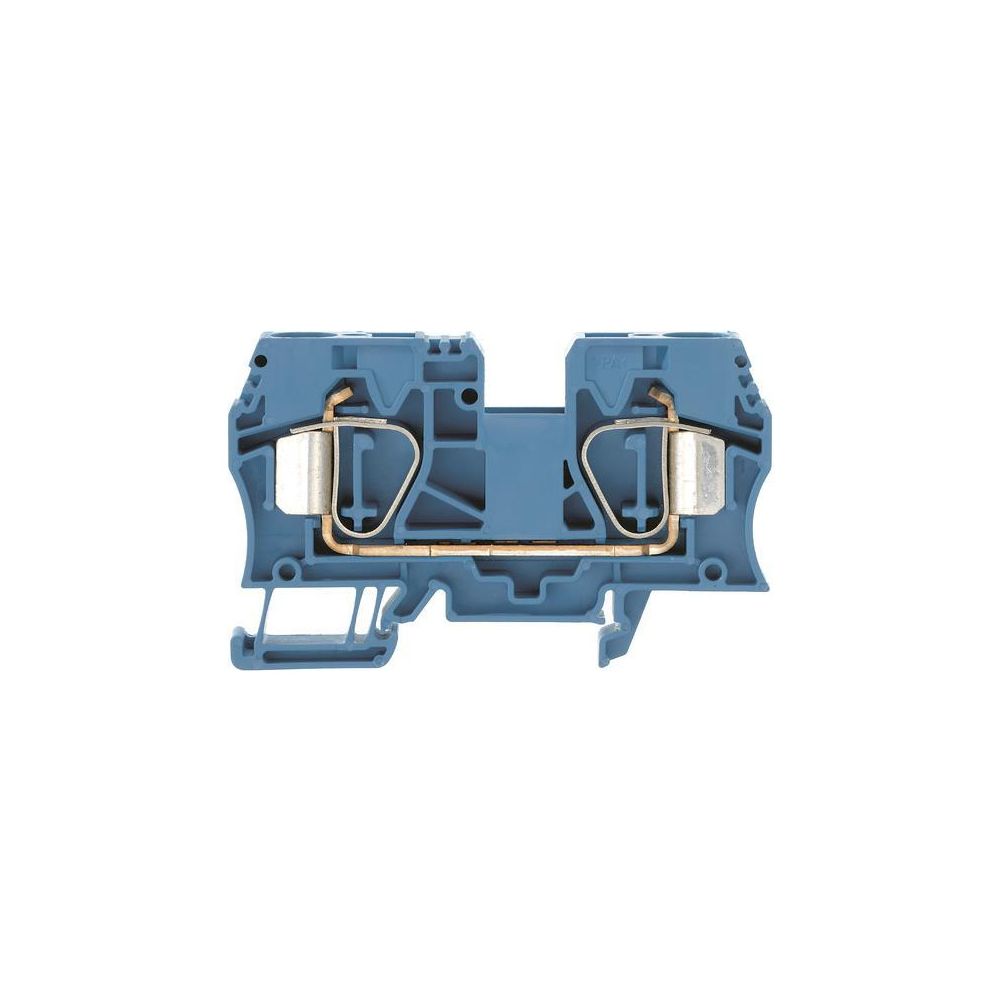

Weidmüller Durchgangsklemme ZDU 16 BL, 1.000V 76A 12,1x82,5x50,5mm, Thermoplast, Blau
Diese blaue Durchgangsklemme der Z-Reihe ermöglicht eine sichere elektrische Verbindung mittels effizientem Federzuganschluss. Das Bauteil ist für die Montage auf einer Hutschiene TH35 konzipiert und eignet sich für Kupferleiter in einem breiten Querschnittsbereich.
Zuverlässige Anschlusstechnik
Die einetagige Klemme verfügt über zwei Klemmstellen und ist für eine Bemessungsspannung von 1000 V sowie einen Bemessungsstrom von 76 A ausgelegt. Der Isolierkörper besteht aus robustem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Dank der Eignung für explosionsgefährdete Bereiche in der Ausführung Ex e bietet das Produkt eine hohe Flexibilität für anspruchsvolle industrielle Anwendungen.
Montage und Kompatibilität
Die Klemme ist für Leiterquerschnitte von 1,5 mm² bis 25 mm² ausgelegt und lässt sich einfach auf einer Hutschiene montieren. Mit einer Breite von 12,1 mm ist sie kompakt gestaltet. Für den ordnungsgemäßen Abschluss ist eine Abschlussplatte erforderlich. Der Betriebstemperaturbereich von -50 °C bis 120 °C unterstreicht die Eignung für diverse Umgebungsbedingungen.
Die hochwertige Durchgangsklemme überzeugt durch ihre robuste Bauweise aus Thermoplast und die zuverlässige Federzugtechnik. Mit einer Bemessungsspannung von 1000 V und einer Strombelastbarkeit von 76 A ist sie für anspruchsvolle elektrische Installationen bestens geeignet. Die einfache Montage auf der Hutschiene TH35 sowie die Eignung für Leiterquerschnitte bis 25 mm² machen sie zu einer flexiblen Lösung für professionelle Anwendungen im Schaltschrankbau.
Technische Daten
- Bemessungsstrom: 76 A
- Bemessungsspannung: 1000 V
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 1,5 - 25 mm²
- Montageart: Hutschiene TH35
- Breite: 12,1 mm
- Höhe: 82,5 mm
- Tiefe: 50,5 mm
- Betriebstemperatur: -50 - 120 °C
- Farbe: blau
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 25 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1745240000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -50 - 120 |
| Breite | 12,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190996772 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,963 kg |
| Höhe | 82,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 50,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
