Weidmüller Durchgangsklemme WDU 16 BL, 16mm2, 1000V, 76A, Thermoplast, Blau... WEIDMUELLER-1020480000 4008190126261 (Abb. 1)

Weidmüller Durchgangsklemme WDU 16 BL, 16mm2, 1000V, 76A, Thermoplast, Blau

13,10 €
inkl. 19% MwSt.
VPE: 1 Stück

Lieferung per Paket 5,90 €

Versandinfos

Lieferung Mi. 25. Nov. – Sa. 28. Nov.

Lieferung in 2–5 Werktagen

Mehr als 10 Stück lagernd

Verfügbare Zahlungsweisen Visa Mastercard Apple Pay PayPal Klarna easyCredit Ratenkauf Wero Vorkasse

Beschreibung

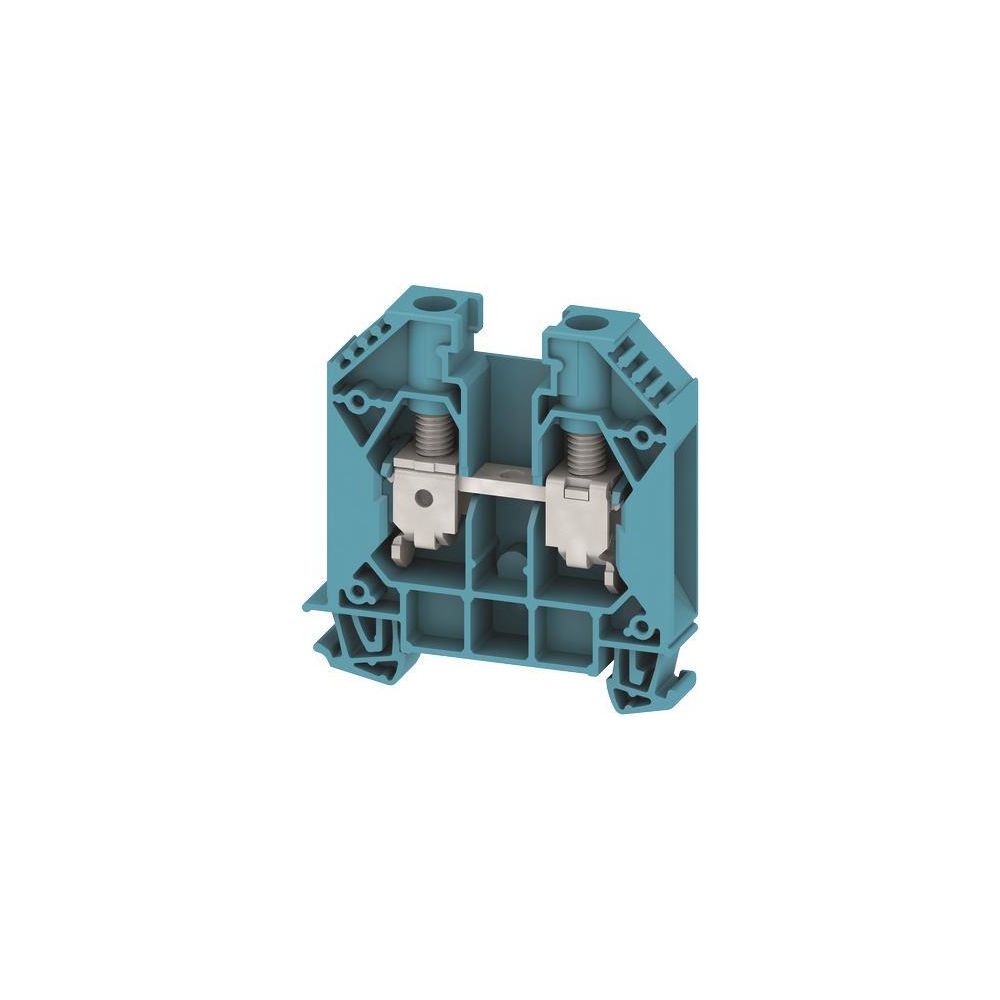

Weidmüller Durchgangsklemme WDU 16 BL, 16mm2, 1000V, 76A, Thermoplast, Blau

Die blaue Durchgangsklemme der W-Serie von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung für Leiterquerschnitte bis 25 mm². Mit ihrem robusten Schraubanschluss und der Eignung für Kupferleiter ist sie für anspruchsvolle industrielle Anwendungen konzipiert. Die Komponente ist für die Montage auf Hutschienen des Typs TH35 ausgelegt.

Robuste Konstruktion für industrielle Anforderungen

Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Klemme ist für einen weiten Betriebstemperaturbereich von -60 bis 130 °C ausgelegt und bietet durch die Eignung für explosionsgefährdete Bereiche nach Ex e eine hohe Anwendungssicherheit. Die einetagige Ausführung verfügt über zwei Klemmstellen pro Etage.

Technische Daten

  • Bemessungsstrom: 76 A
  • Bemessungsspannung: 1000 V
  • Anschlussart: Schraubanschluss
  • Leiterquerschnitt: 0,82 - 25 mm²
  • Montageart: Hutschiene TH35
  • Breite: 11,9 mm
  • Höhe: 60 mm
  • Tiefe: 62,5 mm
  • Betriebstemperatur: -60 - 130 °C
  • Farbe: Blau

Diese Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit von 76 A bei einer Bemessungsspannung von 1000 V. Dank der flexiblen Anschlussmöglichkeiten für Leiterquerschnitte bis 25 mm² und der robusten Bauweise aus Thermoplast eignet sie sich ideal für den Einsatz in professionellen Schaltschränken und Anlagen. Die einfache Montage auf der Hutschiene TH35 sowie die Eignung für Ex e-Umgebungen machen sie zu einer vielseitigen Lösung für die elektrische Verbindungstechnik.


Technische Daten

Hersteller Weidmüller
Abschlussplatte erforderlich Ja
Anschließbarer Leiterquerschnitt eindrähtig 0,82 - 16
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,82 - 16
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,82 - 25
Anschließbarer Leiterquerschnitt mehrdrähtig 0,82 - 25
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2
Artikelnummer WEIDMUELLER-1020480000
Ausführung elektrischer Anschluss 1 Schraubanschluss
Ausführung elektrischer Anschluss 2 Schraubanschluss
Bemessungsspannung 1000
Bemessungsstrom In 76
Betriebstemperatur -60 - 130
Breite 11,9
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
EAN-13 4008190126261
Etagen intern gebrückt Nein
Explosionsgeprüfte Ausführung "Ex e" Ja
Farbe blau
Geeignet für Leiterwerkstoff Kupfer
Gewicht 1,557 kg
Höhe 60
Montageart Hutschiene TH35
Tiefe 62,5
Werkstoff des Isolierkörpers Thermoplast
WEEE-Nr. DE73937473

Hersteller

Weidmüller GmbH & Co. KG

Klingenbergstraße 26
32758 Detmold, Deutschland

Weidmüller – Zukunftssichere Verbindungstechnik und Gebäudeautomatisierung

Das im Jahr 1850 gegründete Traditionsunternehmen Weidmüller® entwickelte nach seinem Neustart 1948 am Hauptsitz in Detmold die erste kunststoffbasierte Reihenklemme und gilt heute als Pionier der industriellen Konnektivität. Mit modernsten Fertigungsstätten wie dem zukunftsweisenden Elektronikwerk in Ostwestfalen-Lippe garantiert der Elektrotechnik-Spezialist höchste Fertigungsqualität „Made in Germany“. Das globale Familienunternehmen verbindet langjährige Erfahrung im Schaltschrankbau mit wegweisenden Technologien für die Verteilung von Energie, Signalen und Daten. Fachhandwerker und Planer vertrauen weltweit auf die langlebigen Systemlösungen zur Realisierung anspruchsvoller Infrastrukturprojekte.

Das vielseitige Sortiment umfasst hochwertige Klippon® Connect Reihenklemmen, zuverlässige Koppelrelais, leistungsstarke Schaltnetzteile für die Hutschienenmontage sowie das flexible I/O-System u-remote aus der u-mation Automatisierungsfamilie. Für nachhaltige Gebäudeinstallationen bietet das Portfolio zudem witterungsbeständige Photovoltaik-Steckverbinder sowie professionelle Handwerkzeuge wie Crimpzangen und Abisolierer. Durch den Einsatz langlebiger, halogenfreier Kunststoffe und robuster Kontakte gewährleisten die Produkte maximale Ausfallsicherheit in der HLK- und Haustechnik. Die hohe Montagefreundlichkeit und passgenaue Konstruktion dienen als zentrale USPs für eine effiziente, fehlerfreie Installation im Handwerk.
