Beschreibung

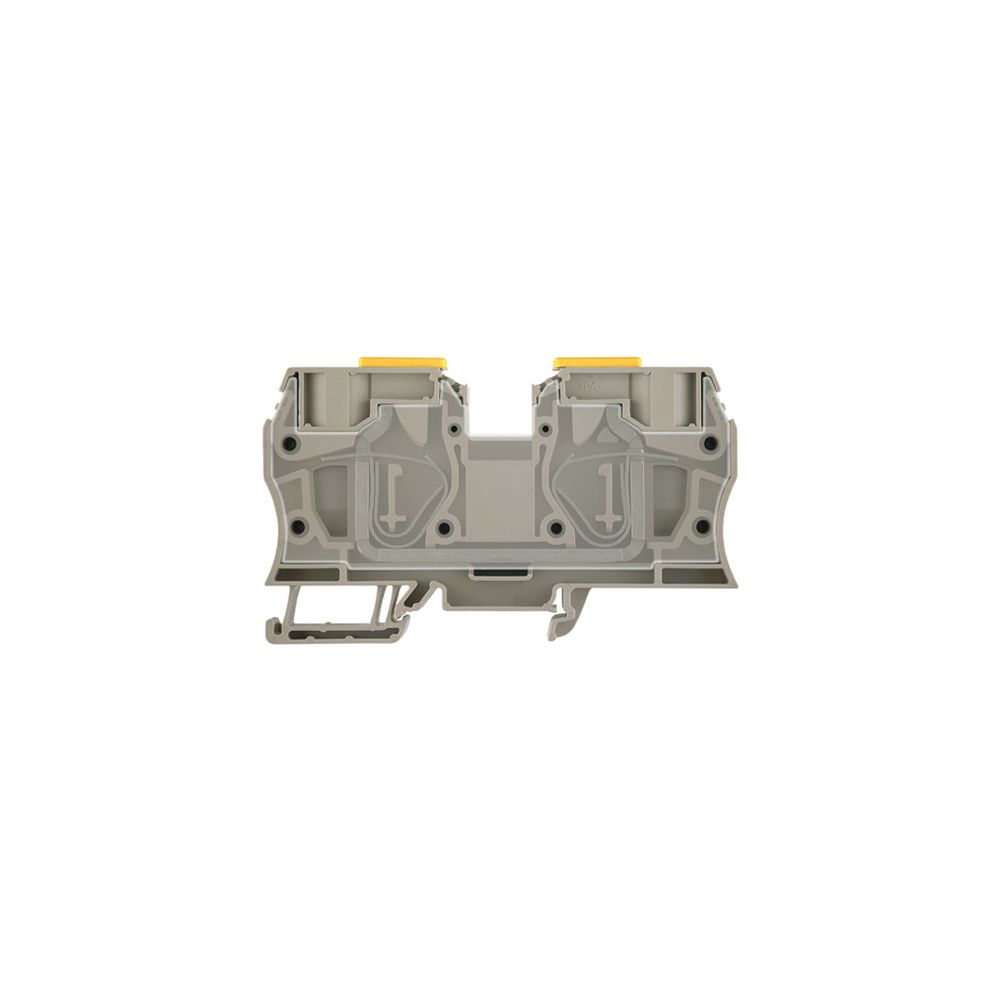

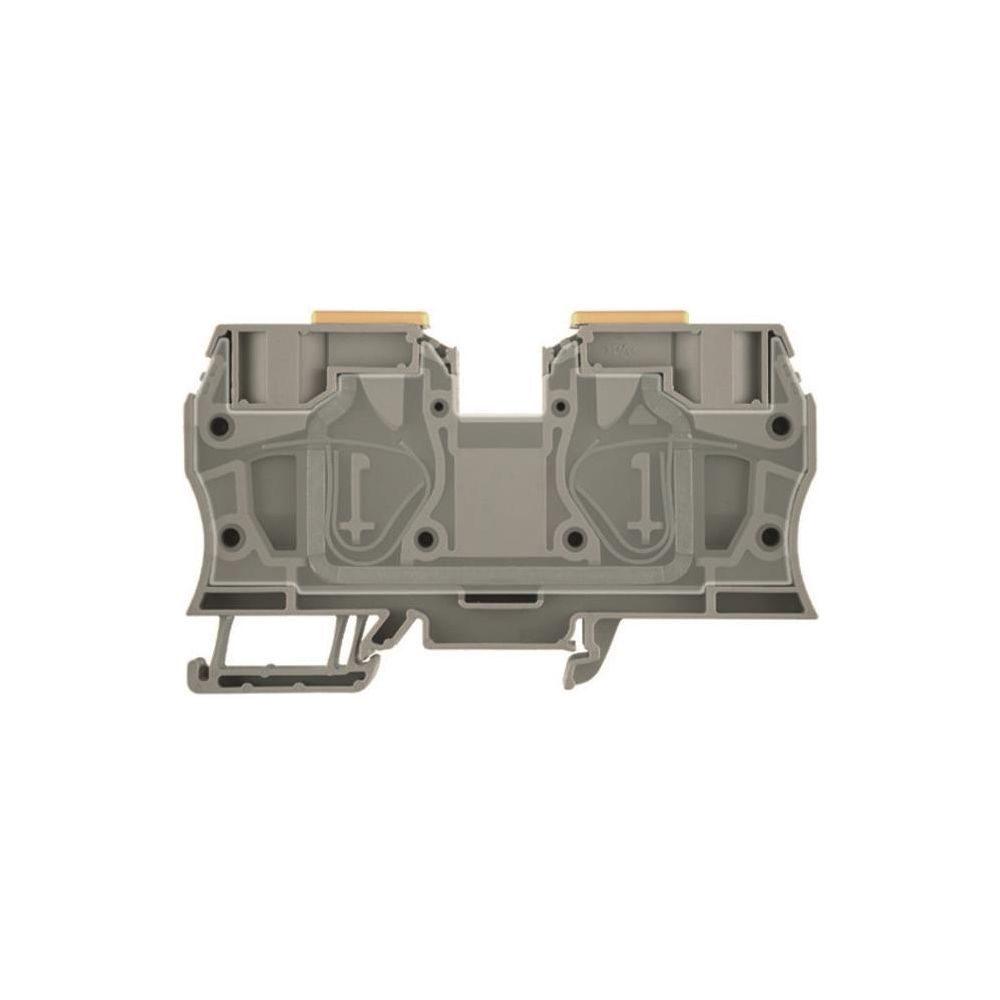

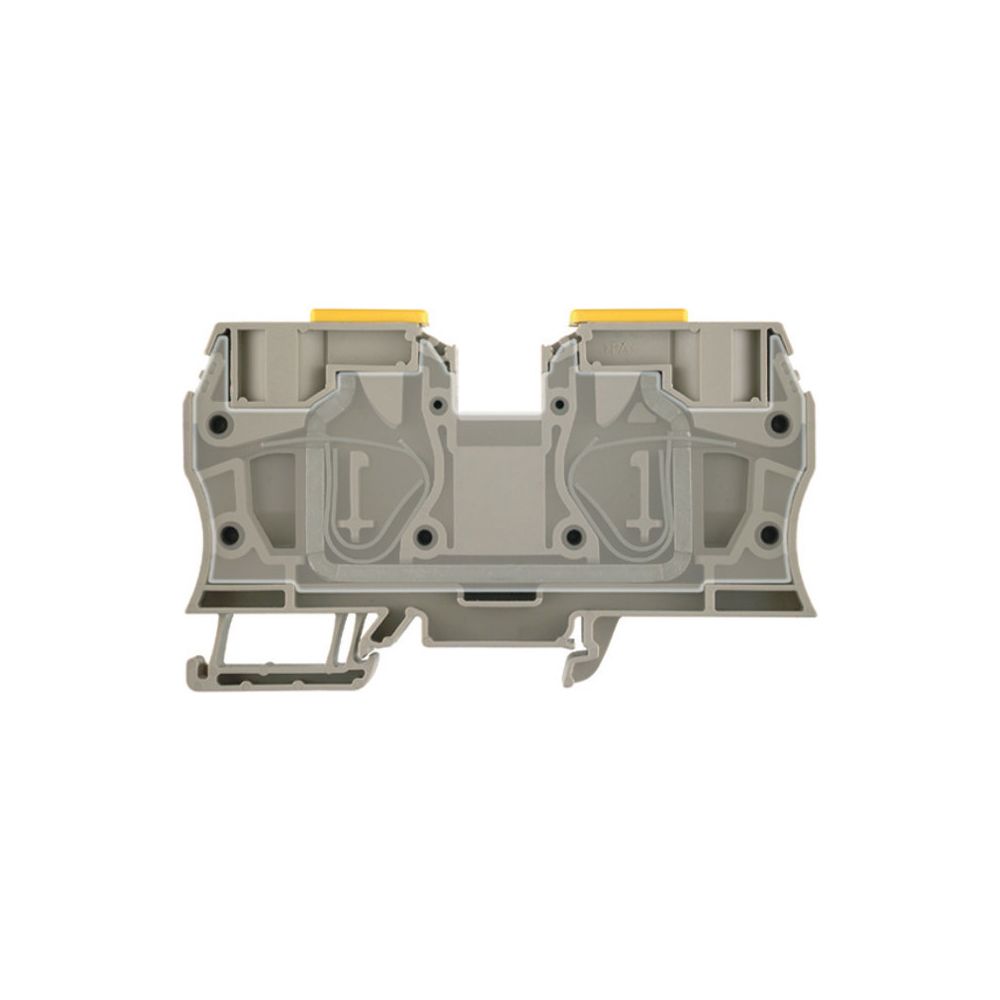

Weidmüller Durchgangsklemme Z-Reihe ZDU 35, 125A 800V, Thermoplast, Beige
Die Weidmüller ZDU 35 Durchgangsklemme aus der Z-Reihe ermöglicht eine effiziente Leiterverbindung mittels Federzuganschluss. Das Bauteil ist für die Montage auf Hutschienen des Typs TH35 konzipiert und für den Einsatz in explosionsgefährdeten Bereichen in der Ausführung Ex e zugelassen.
Robuste Anschlusstechnik
Die Klemme ist für den Anschluss von Kupferleitern ausgelegt und bietet zwei Klemmstellen auf einer Etage. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Durch die Konstruktion mit Federzuganschluss wird eine dauerhafte Kontaktierung sichergestellt. Mit bis zu zwei Querverbindungskanälen lassen sich Potenziale über eine beliebige Klemmenanzahl verteilen.
Vielseitige Einsatzmöglichkeiten
Mit einem weiten Klemmbereich für feindrähtige, mehrdrähtige und eindrähtige Leiter eignet sich dieses Modell für anspruchsvolle Installationsaufgaben. Die Klemme ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 125 A ausgelegt und hält Betriebstemperaturen von -50 °C bis 120 °C stand. Dank der Baubreite von 16 mm lässt sich das System platzsparend in Schaltschränken und Verteilungen integrieren.
Die Durchgangsklemme überzeugt durch ihre robuste Bauweise und die Eignung für anspruchsvolle industrielle Umgebungen. Mit einer Bemessungsspannung von 800 V und einer Strombelastbarkeit von 125 A bietet sie eine leistungsfähige Lösung für die Potenzialverteilung. Die einfache Montage auf der Hutschiene TH35 sowie die hohe Materialqualität machen sie zu einer zuverlässigen Komponente für die professionelle Elektroinstallation.
Technische Daten
- Anschlussart: Federzuganschluss
- Bemessungsspannung: 800 V
- Bemessungsstrom: 125 A
- Leiterquerschnitt feindrähtig: 2,5 - 35 mm²
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 2,5 - 35 mm²
- Montageart: Hutschiene TH35
- Breite: 16 mm
- Höhe: 100,5 mm
- Tiefe: 58,5 mm
- Betriebstemperatur: -50 bis 120 °C
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 35 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1739620000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 125 |
| Betriebstemperatur | -50 - 120 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190957070 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,893 kg |
| Höhe | 100,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS feindrähtig | 2,5 |
| QS mehrdrähtig | 2,5 |
| Tiefe | 58,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
